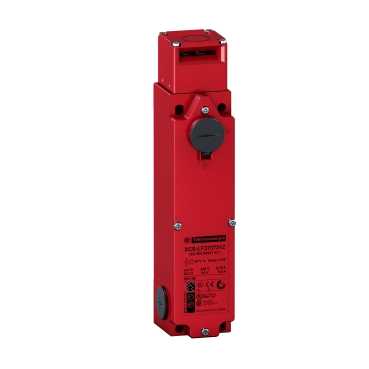

XCSLF2727312
  • XCSLF2727312

Ana
Ürün serisi Preventa Güvenlik algılama
ürün ya da bileşen tipi Güvenlik anahtarı
bileşen adı XCSLF
tasarım Ince
malzeme Metal
başlık tipi Anahtarla çalıştırılan torna başlık
kontak tipi ve düzenleme 2 NK
kontak işlemi Yavaş kesen, eşzamanlı
solenoid kontak tipi ve düzenleme 2 NK (yavaş kesen, eşzamanlı)
kablo girişi 3 giriş tapped M20 x 1,5
elektromanyetik kilitleme Enerji kesildiğinde kilitlenme ve solenoide enerji geldiğinde kilidin açılması
[Us] nominal besleme gerilimi 24 V (- 15...10 %)
kablo dış çapı 7...13 mm
elektrikli bağlantı Yaylı terminal, 1 x 1.5 mm² esnek veya katı kablo
Yaylı terminal, 13 mm çıplak uçlu 2 x 0,5 mm² esnek kablolar

kutupların sayısı 2
kilitleme seçenekleri açıklaması Birbirine kilitlemeli, solenoidle kilitlemeyle
yerel sinyalleme 1 LED turuncu (aktüatör geri çekildi)
1 LED yeşil (aktüatör yerleştirildi ve kilitlendi)

sinyalleme devre gerilimi 24 V

Tamamlayıcı
pozitif açıklık NK kontak ile
besleme gerilim tipi AC/DC
besleme frekansı 50/60 Hz
yük faktörü 1
sinyalleme devre tipi AC/DC
mekanik dayanıklılık 1000000 cycles
minimum çalıştırma hızı 0.01 m/s
maksimum çalıştırma hızı 0.5 m/s
[Ie] nominal çalışma akımı 0,55 A -de 24 V kullanim kategorisi DC-13, R300uyumluluk standardı EN/IEC 60947-5-1
0,75 A -de 240 V kullanim kategorisi AC-15, C300uyumluluk standardı EN/IEC 60947-5-1

[Ithe] klasik muhafazalı termik akım 4 A
maksimum yük akımı <= 15 A
[Ui] nominal yalıtım voltajı 250 V (kirlilik derecesi: 3)uyumluluk standardı EN/IEC 60947-1
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

[Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı EN/IEC 60947-5-1
minimum anahtarlama akımı 10 mA 20 °C'de
minimum anahtarlama gerilimi 17 V
kısa devre koruması 4 A kartuş sigortası tip gG (gl)
6 A tip hızlı çalışan

çalıştırma güçlü geri çekilme rtc <= 3000 N
çıkarma için çalıştırma gücü >= 20 N
mekanik darbeye direnç 9,6 J bölmeye karşı
6,4 J bölme olmadan

çalışma hızı 10 cyc/mn maksimum dayanıklılık için
güvenlik seviyesi Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarlauyumluluk standardı EN/ISO 13849-1
PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarlauyumluluk standardı EN/ISO 13849-1
SIL 3'e erişebiliruyumluluk standardı EN/IEC 61508

güvenlik güvenilirlik verisi B10d = 5500000 (20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanır)
gövde malzemesi Zamak
başlık malzemesi Zamak
derinlik 51 mm
yükseklik 205 mm
genişlik 44 mm
ürün ağırlığı 1.1 kg

Ortam
standartlar EN 1088/ISO 14119
EN/IEC 60204-1
EN/IEC 60947-5-1
EN/IEC 62061
EN/ISO 13849-1
UL 508
CSA C22.2 No 14

ürün sertifikaları CSA
TÜV
UL

koruyucu bakım TC
çalışma için ortam hava sıcaklığı -25...60 °C
depolama için ortam hava sıcaklığı -40...70 °C
titreşim direnci 5 gn[Alan](f =[Alan]10...500 Hz)uyumluluk standardı IEC 60068-2-6
darbe dayanımı 10 gn için 11 msuyumluluk standardı IEC 60068-2-27
elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı EN/IEC 60536
IP koruma derecesi IP66uyumluluk standardı EN/IEC 60529 and EN/IEC 60947-5-1
IP67
