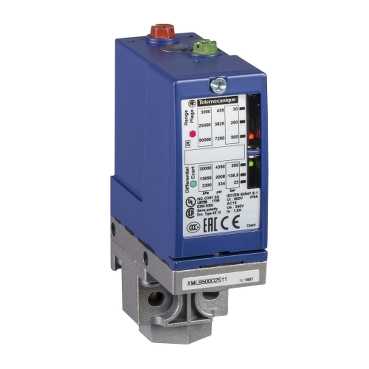

XMLB010A2S11

Ana Ürün serisi OsiSense XM   ürün ya da bileşen tipi Elektromekanik basınç sensörü   basınç sensör tipi Elektromekanik basınç sensörü   cihaz kısa adı XMLB   basınç sensörü boyutu 10 bar   kontrollü sıvı Hava (0...70 °C) Taze su (0...70 °C) Hidrolik yağ (0...70 °C)   sıvı bağlantı türü G 1/4 (dişi)uyumluluk standardı ISO 228   elektrikli bağlantı Vida kelepçeleri terminalleri 1 x 0,5...2 x 2,5 mm²   AWG göstergesi AWG 20...AWG 14   kablo girişi sayısı 1 yivli giriş (Pg 13.5) içinkablo rakoru , kablo dis çapi: 9...13 mm   kontak tipi ve düzenleme 1 K/A   ürüne özel uygulama -   çalışmanın basınç anahtarı tipi 2 eşik arasındaki düzenleme   elektrikli devre tipi Kontrol devresi   skala tipi Ayarlanabilir diferansiyel   yerel ekran Ile   basınç yükselmesinde ayarlanabilir anahtarlama aralığı 0.7...10 bar   basınç düşüşünde ayarlanabilir anahtarlama aralığı 0.13...9.15 bar   yüksek ayarda maksimum olası diferansiyel 7.5 bar   maksimum izin verilen olağandışı basınç 22.5 bar   tahrip basıncı 45 bar   basınz aktüatörü Diyafram   sıvıyla temas eden malzemeler FPM, FKM Çinko alaşım   muhafaza malzemesi Çinko alaşım   [In] nominal akım 3 A, B300, AC-15 (Ue = 120 V)uyumluluk standardı EN/IEC 60947-5-1 1.5 A, B300, AC-15 (Ue = 240 V)uyumluluk standardı EN/IEC 60947-5-1 0.1 A, R300, DC-13 (Ue = 250 V)uyumluluk standardı EN/IEC 60947-5-1

Tamamlayıcı düşük ayarda minimum olası diferansiyel 0,57 bar (+/- 0,05 bar)   yüksek ayarda minimum olası diferansiyel 0,85 bar (- 0,1 bar, + 0,15 bar)   maksimum izin verilen basınç - döngü başına 12.5 bar   terminal bloğu tipi 4 terminal   çalışma hızı <= 120 cyc/mn -de > 0 °C   tekrarlama doğruluğu < 2 %   [Ui] nominal yalıtım voltajı 500 Vuyumluluk standardı EN/IEC 60947-1 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-1   yardımcı kontak çalışma Ani hareketli   kontak malzemesi Gümüş kontaklar   terminaller arasında direnç < 25 mOhmuyumluluk standardı IEC 255-7 kategori 3 < 25 mOhmuyumluluk standardı NF C 93-050 yöntem A   kısa devre koruması 10 A kartuş sigortası tip gG (gl)   mekanik dayanıklılık 5000000 cycles   ayar Harici   yükseklik 113 mm   derinlik 75 mm   genişlik 35 mm   ürün ağırlığı 0.705 kg

Ortam standartlar CE EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları BV CCC CSA LROS (Lloyds register of shipping) UL EAC   koruyucu bakım TC (standart versiyon)   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   çalışma konumu Herhangi bir konum   titreşim direnci 4 gn[Alan](f =[Alan]30...500 Hz) uyumluluk standardı IEC 60068-2-6   darbe dayanımı 50 gnuyumluluk standardı IEC 60068-2-27   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı IEC 1140 Sınıf Iuyumluluk standardı IEC 536 Sınıf Iuyumluluk standardı NF C 20-030   IP koruma derecesi IP66uyumluluk standardı EN/IEC 60529

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0902 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

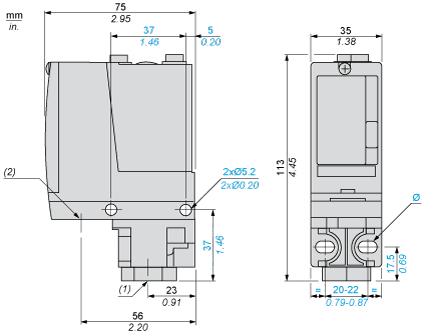

Dimensions

(1)1 fluid entry, tapped G1/4 (BSP female)(2)1 electrical connections entry, tapped Pg 13.5Ø :2 elongated holes Ø 5.2 x 6.7

Wiring DiagramTerminal Model
