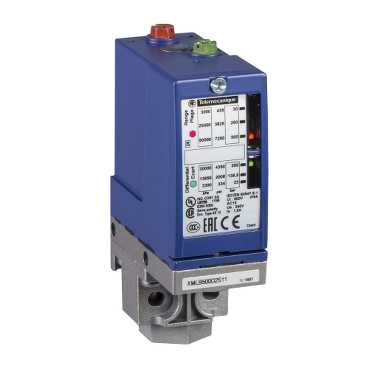

XMLB160D2S11
  • XMLB160D2S11
  • XMLB160D2S11
  • XMLB160D2S11

Ana
Ürün serisi OsiSense XM
ürün ya da bileşen tipi Elektromekanik basınç sensörü
basınç sensör tipi Elektromekanik basınç sensörü
cihaz kısa adı XMLB
basınç sensörü boyutu 160 bar
kontrollü sıvı Hidrolik yağ (0...160 °C)
sıvı bağlantı türü G 1/4 (dişi)uyumluluk standardı ISO 228
elektrikli bağlantı Vida kelepçeleri terminalleri 1 x 0,5...2 x 2,5 mm²
AWG göstergesi AWG 20...AWG 14
kablo girişi sayısı 1 yivli giriş (Pg 13.5) içinkablo rakoru , kablo dis çapi: 9...13 mm
kontak tipi ve düzenleme 1 K/A
ürüne özel uygulama -
çalışmanın basınç anahtarı tipi 2 eşik arasındaki düzenleme
elektrikli devre tipi Kontrol devresi
skala tipi Ayarlanabilir diferansiyel
yerel ekran Ile
basınç yükselmesinde ayarlanabilir anahtarlama aralığı 10...160 bar
basınç düşüşünde ayarlanabilir anahtarlama aralığı 0.7...139.2 bar
yüksek ayarda maksimum olası diferansiyel 100 bar
maksimum izin verilen olağandışı basınç 360 bar
tahrip basıncı 720 bar
basınz aktüatörü Piston
sıvıyla temas eden malzemeler Pirinç
FPM, FKM
PTFE
Çelik

muhafaza malzemesi Çinko alaşım
[In] nominal akım 3 A, B300, AC-15 (Ue = 120 V)uyumluluk standardı EN/IEC 60947-5-1
1.5 A, B300, AC-15 (Ue = 240 V)uyumluluk standardı EN/IEC 60947-5-1
0.1 A, R300, DC-13 (Ue = 250 V)uyumluluk standardı EN/IEC 60947-5-1


Tamamlayıcı
düşük ayarda minimum olası diferansiyel 9,3 bar (- 1,8 bar, + 1,5 bar)
yüksek ayarda minimum olası diferansiyel 20,8 bar (- 1,9 bar, + 1,6 bar)
maksimum izin verilen basınç - döngü başına 200 bar
terminal bloğu tipi 4 terminal
çalışma hızı <= 60 cyc/mn -de > 0 °C
tekrarlama doğruluğu < 2 %
[Ui] nominal yalıtım voltajı 500 Vuyumluluk standardı EN/IEC 60947-1
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-1
yardımcı kontak çalışma Ani hareketli
kontak malzemesi Gümüş kontaklar
terminaller arasında direnç < 25 mOhmuyumluluk standardı IEC 255-7 kategori 3
< 25 mOhmuyumluluk standardı NF C 93-050 yöntem A

kısa devre koruması 10 A kartuş sigortası tip gG (gl)
mekanik dayanıklılık 6000000 cycles
ayar Harici
yükseklik 113 mm
derinlik 75 mm
genişlik 35 mm
ürün ağırlığı 0.75 kg

Ortam
standartlar CE
EN/IEC 60947-5-1
UL 508
CSA C22.2 No 14

ürün sertifikaları BV
CCC
CSA
LROS (Lloyds register of shipping)
UL
EAC

koruyucu bakım TC (standart versiyon)
çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
çalışma konumu Herhangi bir konum
titreşim direnci 4 gn[Alan](f =[Alan]30...500 Hz) uyumluluk standardı IEC 60068-2-6
darbe dayanımı 50 gnuyumluluk standardı IEC 60068-2-27
elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı IEC 1140
Sınıf Iuyumluluk standardı IEC 536
Sınıf Iuyumluluk standardı NF C 20-030

IP koruma derecesi IP66uyumluluk standardı EN/IEC 60529

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 0902 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

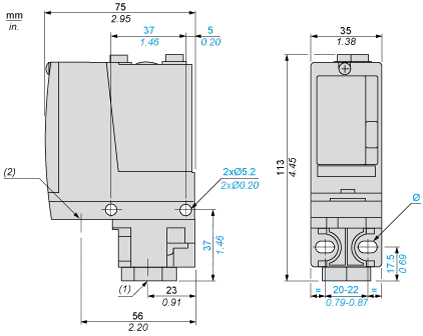

Dimensions


(1)1 fluid entry, tapped G1/4 (BSP female)(2)1 electrical connections entry, tapped Pg 13.5Ø :2 elongated holes Ø 5.2 x 6.7



Wiring DiagramTerminal Model
