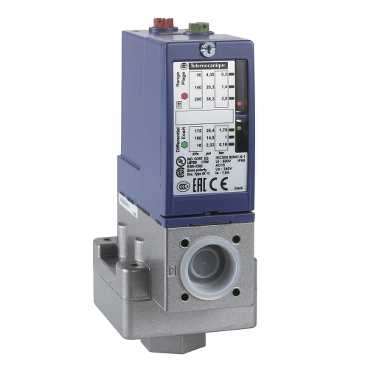

XMLBM02V2S11

Ana Ürün serisi OsiSense XM   ürün ya da bileşen tipi Elektromekanik basınç sensörü   basınç sensör tipi Elektromekanik vakumlu sensör   cihaz kısa adı XMLB   basınç sensörü boyutu -1 bar   kontrollü sıvı Hava (0...70 °C) Taze su (0...70 °C) Hidrolik yağ (0...70 °C)   sıvı bağlantı türü G 1/4 (dişi)uyumluluk standardı ISO 228   elektrikli bağlantı Vida kelepçeleri terminalleri 1 x 0,5...2 x 2,5 mm²   AWG göstergesi AWG 20...AWG 14   kablo girişi sayısı 1 yivli giriş (Pg 13.5) içinkablo rakoru , kablo dis çapi: 9...13 mm   kontak tipi ve düzenleme 1 K/A   ürüne özel uygulama -   çalışmanın basınç anahtarı tipi 2 eşik arasındaki düzenleme   elektrikli devre tipi Kontrol devresi   skala tipi Ayarlanabilir diferansiyel   yerel ekran Ile   basınç yükselmesinde ayarlanabilir anahtarlama aralığı -0.87...-0.01 bar   basınç düşüşünde ayarlanabilir anahtarlama aralığı -1...-0.14 bar   yüksek ayarda maksimum olası diferansiyel 0.8 bar   maksimum izin verilen olağandışı basınç 9 bar   tahrip basıncı 18 bar   basınz aktüatörü Diyafram   sıvıyla temas eden malzemeler Nitril Çinko alaşım 304L paslanmaz çelik   muhafaza malzemesi Çinko alaşım   [In] nominal akım 3 A, B300, AC-15 (Ue = 120 V)uyumluluk standardı EN/IEC 60947-5-1 1.5 A, B300, AC-15 (Ue = 240 V)uyumluluk standardı EN/IEC 60947-5-1 0.1 A, R300, DC-13 (Ue = 250 V)uyumluluk standardı EN/IEC 60947-5-1

Tamamlayıcı düşük ayarda minimum olası diferansiyel 0,13 bar (+/- 0,02 bar)   yüksek ayarda minimum olası diferansiyel 0,13 bar (+/- 0,02 bar)   maksimum izin verilen basınç - döngü başına 5 bar   terminal bloğu tipi 4 terminal   çalışma hızı <= 120 cyc/mn -de > 0 °C   tekrarlama doğruluğu < 2 %   [Ui] nominal yalıtım voltajı 500 Vuyumluluk standardı EN/IEC 60947-1 300 Vuyumluluk standardı UL 508 300 Vuyumluluk standardı CSA C22.2 No 14   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-1   yardımcı kontak çalışma Ani hareketli   kontak malzemesi Gümüş kontaklar   terminaller arasında direnç < 25 mOhmuyumluluk standardı IEC 255-7 kategori 3 < 25 mOhmuyumluluk standardı NF C 93-050 yöntem A   kısa devre koruması 10 A kartuş sigortası tip gG (gl)   mekanik dayanıklılık 3000000 cycles   ayar Harici   yükseklik 158 mm   derinlik 77.5 mm   genişlik 55 mm   ürün ağırlığı 1.015 kg

Ortam standartlar CE EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14   ürün sertifikaları BV CCC CSA LROS (Lloyds register of shipping) UL EAC   koruyucu bakım TC (standart versiyon)   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...70 °C   çalışma konumu Herhangi bir konum   titreşim direnci 4 gn[Alan](f =[Alan]30...500 Hz) uyumluluk standardı IEC 60068-2-6   darbe dayanımı 50 gnuyumluluk standardı IEC 60068-2-27   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı IEC 1140 Sınıf Iuyumluluk standardı IEC 536 Sınıf Iuyumluluk standardı NF C 20-030   IP koruma derecesi IP66uyumluluk standardı EN/IEC 60529

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0938 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

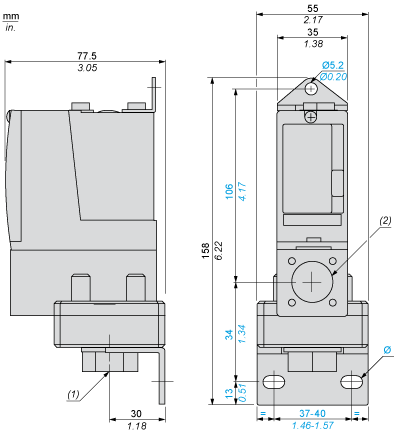

Dimensions

(1)1 fluid entry, tapped G1/4 (BSP female)(2)1 electrical connections entry, tapped Pg 13.5Ø :2 elongated holes Ø 10.2 x 5.2

Wiring DiagramTerminal Model
