XMLG010D21

Ana Ürün serisi OsiSense XM   ürün ya da bileşen tipi Elektronik basınç sensörleri   basınç sensör tipi Basınç iletici   basınç sensör adı XMLG   basınç sensörü boyutu 10 bar   sıvı bağlantı türü G 1/4A (erkek)uyumluluk standardı DIN 3852-E   kontrollü sıvı Hava (-15...125 °C) Korozif akışkan (-15...125 °C) Hidrolik yağ (-15...125 °C) Taze su (0...125 °C)   çıkış sinyalinin tipi Analog   analog çıkış fonksiyonu 4...20 mA, 2 tel   elektrikli bağlantı 3 pim 1 erkek konnektör M12   [Us] nominal besleme gerilimi 12 V DC, gerilim limitleri: 8...33 V 24 V DC, gerilim limitleri: 8...33 V   set başına miktar 1'li set   ambalaj tipi Bağımsız   çap 22.8 mm

Tamamlayıcı basınç ayar aralığı 0...10 bar   maksimum izin verilen olağandışı basınç 22 bar   tahrip basıncı 25 bar   yerel ekran Olmadan   elektrikli devre tipi Kontrol devresi   akım tüketimi < 20 mA   sıvıyla temas eden malzemeler Seramik FPM (Viton) Paslanmaz çelik tip AISI 303   çalışma konumu Herhangi bir konum   koruma türü Yük kısa devre Ters polarite   kesinti dayanımı 1 kV (42 Ohm)uyumluluk standardı EN/IEC 61000-4-5 500 kV (12 Ohm)uyumluluk standardı EN/IEC 61000-4-5   [Uimp] nominal darbe dayanım voltajı 0.5 kV   çıkışta yanıt süresi < 2 ms   hassasiyet sapması Ölçüm aralığının +/- % 0,015'i/°C   sıfır noktası sapması Ölçüm aralığının +/- % 0,015'i/°C   ölçüm doğruluğu Ölçüm aralığının +/- % 0,3'ü   tekrarlama doğruluğu Ölçüm aralığının +/- % 0,1'i   mekanik dayanıklılık >= 10000000 cycles   ürün ağırlığı 0.095 kg   yükseklik 58.1 mm

Ortam standartlar CE EN/IEC 61326-2-3   ürün sertifikaları UL 508 CSA C22.2 No 14 EAC   koruyucu bakım TC   çalışma için ortam hava sıcaklığı -15...85 °C   depolama için ortam hava sıcaklığı -40...85 °C   titreşim direnci 20 gn[Alan](f =[Alan]9...2000 Hz) uyumluluk standardı EN/IEC 60028-2-6   darbe dayanımı 25 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   elektrostatik deşarja direnç 15 kV (havada)uyumluluk standardı EN/IEC 61000-4-2 8 kV (kontakta)uyumluluk standardı EN/IEC 61000-4-2   elektromanyetik alanlara direnç 200 V/m (80...1000 Hz)uyumluluk standardı EN/IEC 61000-4-3   hızlı geçici akımlara direnç 4 kVuyumluluk standardı EN/IEC 61000-4-4   radyo frekansı alanlarının yol açtığı iletimli kesintilere direnç 30 V (0,15...80 Hz)uyumluluk standardı EN/IEC 61000-4-6   manyetik alanlara direnç 30 A/m (50 Hz)uyumluluk standardı EN/IEC 61000-4-8   IP koruma derecesi IP66uyumluluk standardı EN/IEC 60529 IP67uyumluluk standardı EN/IEC 60529   NEMA koruma derecesi NEMA 4

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 0627 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

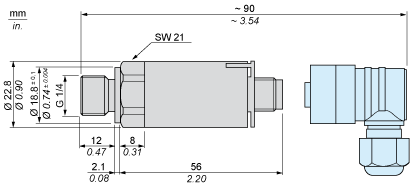

Dimensions

Wiring Diagram2-Wire Technique (4-20 mA)
