XMLG016D21
  • XMLG016D21
  • XMLG016D21
  • XMLG016D21

Ana
Ürün serisi OsiSense XM
ürün ya da bileşen tipi Elektronik basınç sensörleri
basınç sensör tipi Basınç iletici
basınç sensör adı XMLG
basınç sensörü boyutu 16 bar
sıvı bağlantı türü G 1/4A (erkek)uyumluluk standardı DIN 3852-E
kontrollü sıvı Hava (-15...125 °C)
Korozif akışkan (-15...125 °C)
Hidrolik yağ (-15...125 °C)
Taze su (0...125 °C)

çıkış sinyalinin tipi Analog
analog çıkış fonksiyonu 4...20 mA, 2 tel
elektrikli bağlantı 3 pim 1 erkek konnektör M12
[Us] nominal besleme gerilimi 12 V DC, gerilim limitleri: 8...33 V
24 V DC, gerilim limitleri: 8...33 V

set başına miktar 1'li set
ambalaj tipi Bağımsız
çap 22.8 mm

Tamamlayıcı
basınç ayar aralığı 0...16 bar
maksimum izin verilen olağandışı basınç 36 bar
tahrip basıncı 40 bar
yerel ekran Olmadan
elektrikli devre tipi Kontrol devresi
akım tüketimi < 20 mA
sıvıyla temas eden malzemeler Seramik
FPM (Viton)
Paslanmaz çelik tip AISI 303

çalışma konumu Herhangi bir konum
koruma türü Yük kısa devre
Ters polarite

kesinti dayanımı 1 kV (42 Ohm)uyumluluk standardı EN/IEC 61000-4-5
500 kV (12 Ohm)uyumluluk standardı EN/IEC 61000-4-5

[Uimp] nominal darbe dayanım voltajı 0.5 kV
çıkışta yanıt süresi < 2 ms
hassasiyet sapması Ölçüm aralığının +/- % 0,015'i/°C
sıfır noktası sapması Ölçüm aralığının +/- % 0,015'i/°C
ölçüm doğruluğu Ölçüm aralığının +/- % 0,3'ü
tekrarlama doğruluğu Ölçüm aralığının +/- % 0,1'i
mekanik dayanıklılık >= 10000000 cycles
ürün ağırlığı 0.095 kg
yükseklik 58.1 mm

Ortam
standartlar CE
EN/IEC 61326-2-3

ürün sertifikaları UL 508
CSA C22.2 No 14
EAC

koruyucu bakım TC
çalışma için ortam hava sıcaklığı -15...85 °C
depolama için ortam hava sıcaklığı -40...85 °C
titreşim direnci 20 gn[Alan](f =[Alan]9...2000 Hz) uyumluluk standardı EN/IEC 60028-2-6
darbe dayanımı 25 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27
elektrostatik deşarja direnç 15 kV (havada)uyumluluk standardı EN/IEC 61000-4-2
8 kV (kontakta)uyumluluk standardı EN/IEC 61000-4-2

elektromanyetik alanlara direnç 200 V/m (80...1000 Hz)uyumluluk standardı EN/IEC 61000-4-3
hızlı geçici akımlara direnç 4 kVuyumluluk standardı EN/IEC 61000-4-4
radyo frekansı alanlarının yol açtığı iletimli kesintilere direnç 30 V (0,15...80 Hz)uyumluluk standardı EN/IEC 61000-4-6
manyetik alanlara direnç 30 A/m (50 Hz)uyumluluk standardı EN/IEC 61000-4-8
IP koruma derecesi IP66uyumluluk standardı EN/IEC 60529
IP67uyumluluk standardı EN/IEC 60529

NEMA koruma derecesi NEMA 4

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 0627 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez

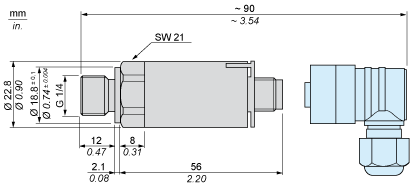

Dimensions




Wiring Diagram2-Wire Technique (4-20 mA)
