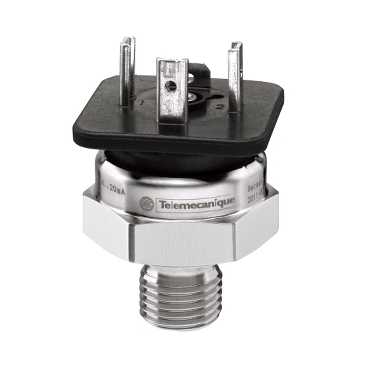

XMLP010BC21V
  • XMLP010BC21V
  • XMLP010BC21V

Ana
Ürün serisi OsiSense XM
ürün ya da bileşen tipi Elektronik basınç sensörleri
basınç sensör tipi Basınç iletici
basınç sensör adı XMLP
elektrikli devre tipi Kontrol devresi
basınç sensörü boyutu 10 bar
yerel ekran Olmadan
kontrollü sıvı Hava -20...120 °C
Taze su 0...120 °C
Hidrolik yağ -20...120 °C
Gaz -20...120 °C
Soğutma sıvısı -20...120 °C

sıvı bağlantı türü G 1/4A (erkek)uyumluluk standardı DIN 3852-E
elektrikli bağlantı 1 erkek konnektör EN 175301-803-A (DIN43650 hariç) 3 pim
[Us] nominal besleme gerilimi 12...24 V DC SELV, voltage limits: 8...30 V
akım tüketimi < 20 mA
çıkış sinyalinin tipi Analog
analog çıkış fonksiyonu 4...20 mA, 2 telli
set başına miktar 1'li set
ambalaj tipi Bağımsız

Tamamlayıcı
basınç ayar aralığı 0...10 bar
maksimum izin verilen olağandışı basınç 20 bar
tahrip basıncı 100 bar
sıvıyla temas eden malzemeler Paslanmaz çelik tip 17-4PH
Paslanmaz çelik tip AISI 304
Fluorokarbon FKM (Viton)

çalışma konumu Herhangi bir konum
koruma türü Yük kısa devre
Ters polarite

elektromanyetik uyumluluk Elektromanyetik alanlara duyarlılıkuyumluluk standardı EN/IEC 61000-4-3 - test seviyesi 10 V/m (f = 80...1000 MHz)
Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı EN/IEC 61000-4-4 - test seviyesi 2 kV
1,2/50 µs şok dalgaları bağışıklık testiuyumluluk standardı EN/IEC 61000-4-5 - test seviyesi 500 V 12 Ohm, 1 kV 42 Ohm
Yayılmalı RF alanlarıuyumluluk standardı EN/IEC 61000-4-6 - test seviyesi 10 V (f = 0,15...80 MHz)
Elektrostatik deşarj bağışıklık testiuyumluluk standardı EN/IEC 61000-4-2 - test seviyesi 8 kV hava, 4 kV kontak

[Uimp] nominal darbe dayanım voltajı 0.5 kV
çıkışta yanıt süresi < 5 ms
ölçüm doğruluğu Ölçüm aralığının +/- % 0,5'i
tekrarlama doğruluğu Ölçüm aralığının +/- % 0,1'i
mekanik dayanıklılık >= 10000000 cycles
ürün ağırlığı 0.05 kg
çap 30 mm
uzunluk 25 mm

Ortam
standartlar CE
EN/IEC 61326-1

ürün sertifikaları CULus
RCM
EAC

koruyucu bakım TC
çalışma için ortam hava sıcaklığı -30...100 °C
depolama için ortam hava sıcaklığı -30...100 °C
titreşim direnci 20 gn[Alan](f =[Alan]10...2000 Hz) uyumluluk standardı EN/IEC 60068-2-64
darbe dayanımı 25 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27
IP koruma derecesi IP65uyumluluk standardı EN/IEC 60529

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 1136 - Schneider Electric declaration of conformity


Wiring Diagram2-Wire Technique (4-20 mA)


(a)I out
