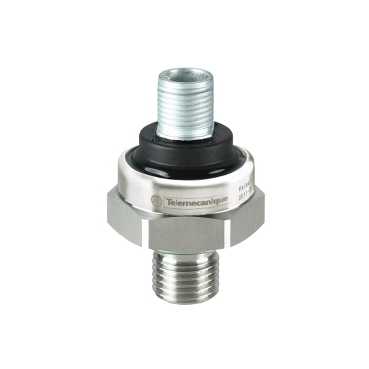

XMLP016BD21V

Ana Ürün serisi OsiSense XM   ürün ya da bileşen tipi Elektronik basınç sensörleri   basınç sensör tipi Basınç iletici   basınç sensör adı XMLP   elektrikli devre tipi Kontrol devresi   basınç sensörü boyutu 16 bar   yerel ekran Olmadan   kontrollü sıvı Hava -20...120 °C Taze su 0...120 °C Hidrolik yağ -20...120 °C Gaz -20...120 °C Soğutma sıvısı -20...120 °C   sıvı bağlantı türü G 1/4A (erkek)uyumluluk standardı DIN 3852-E   elektrikli bağlantı 1 erkek konnektör M12 4 pim   [Us] nominal besleme gerilimi 12...24 V DC SELV, voltage limits: 8...30 V   akım tüketimi < 20 mA   çıkış sinyalinin tipi Analog   analog çıkış fonksiyonu 4...20 mA, 2 telli   set başına miktar 1'li set   ambalaj tipi Bağımsız

Tamamlayıcı basınç ayar aralığı 0...16 bar   maksimum izin verilen olağandışı basınç 32 bar   tahrip basıncı 160 bar   sıvıyla temas eden malzemeler Paslanmaz çelik tip 17-4PH Paslanmaz çelik tip AISI 304 Fluorokarbon FKM (Viton)   çalışma konumu Herhangi bir konum   koruma türü Yük kısa devre Ters polarite   elektromanyetik uyumluluk Elektromanyetik alanlara duyarlılıkuyumluluk standardı EN/IEC 61000-4-3 - test seviyesi 10 V/m (f = 80...1000 MHz) Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı EN/IEC 61000-4-4 - test seviyesi 2 kV 1,2/50 µs şok dalgaları bağışıklık testiuyumluluk standardı EN/IEC 61000-4-5 - test seviyesi 500 V 12 Ohm, 1 kV 42 Ohm Yayılmalı RF alanlarıuyumluluk standardı EN/IEC 61000-4-6 - test seviyesi 10 V (f = 0,15...80 MHz) Elektrostatik deşarj bağışıklık testiuyumluluk standardı EN/IEC 61000-4-2 - test seviyesi 8 kV hava, 4 kV kontak   [Uimp] nominal darbe dayanım voltajı 0.5 kV   çıkışta yanıt süresi < 5 ms   ölçüm doğruluğu Ölçüm aralığının +/- % 0,5'i   tekrarlama doğruluğu Ölçüm aralığının +/- % 0,1'i   mekanik dayanıklılık >= 10000000 cycles   ürün ağırlığı 0.05 kg   çap 30 mm   uzunluk 26 mm

Ortam standartlar CE EN/IEC 61326-1   ürün sertifikaları CULus RCM EAC   koruyucu bakım TC   çalışma için ortam hava sıcaklığı -30...100 °C   depolama için ortam hava sıcaklığı -30...100 °C   titreşim direnci 20 gn[Alan](f =[Alan]10...2000 Hz) uyumluluk standardı EN/IEC 60068-2-64   darbe dayanımı 25 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   IP koruma derecesi IP65uyumluluk standardı EN/IEC 60529 IP67uyumluluk standardı EN/IEC 60529 IP69Kuyumluluk standardı DIN 40050

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1136 - Schneider Electric declaration of conformity

Wiring Diagram2-Wire Technique (4-20 mA)

(a)I out
