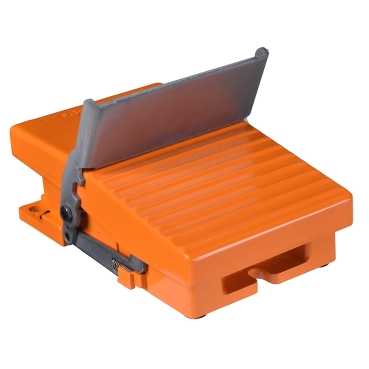

XPER911
  • XPER911
  • XPER911

Ana
Ürün serisi Harmony XPE
ürün ya da bileşen tipi Ayak anahtarı
malzeme Metal
ayak anahtarı tipi Tek ayak anahtarı
cihaz kısa adı XPER
tetik mekanizması Tetik mekanizmalı
kontak işlemi 2 adım
kontak tipi ve düzenleme 2 NK + NA
renk Turuncu

Tamamlayıcı
pozitif açıklık Ileuyumluluk standardı EN/IEC 60947-5-1 ek K
bağlantılar - terminaller Screw clamp terminal : <= 1 x 2.5 mm² with or without cable end
Screw clamp terminal : <= 2 x 1.5 mm² with or without cable end

kablo girişi Pg 16 kablo rakoru için 2 giriş tapped
mekanik dayanıklılık 15000000 cycles
[Ie] nominal çalışma akımı 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 uyumluluk standardı EN/IEC 60947-5-1 ek A

[Ui] nominal yalıtım voltajı 500 V, kirlilik derecesi: 3uyumluluk standardı EN/IEC 60947-1
500 V, kirlilik derecesi: 3uyumluluk standardı EN/IEC 60947-1
500 V, kirlilik derecesi: 3uyumluluk standardı NF C 20-040 grup C
500 V, kirlilik derecesi: 3uyumluluk standardı VDE 0110 grup C
300 Vuyumluluk standardı UL 508
300 Vuyumluluk standardı CSA C22.2 No 14

[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-1
terminaller arasında direnç <= 25 MOhmuyumluluk standardı IEC 60255-7 kategori 3
<= 25 MOhmuyumluluk standardı NF C 93-050 yöntem A

kısa devre koruması 10 A tarafindan kartuş sigortası tip gGuyumluluk standardı EN/IEC 60947-5-1
10 A tarafindan kartuş sigortası tip gGuyumluluk standardı VDE 0660-200

W cinsinden nominal çalışma gücü 10 W DC-13, çalisma hizi: 60 cyc/mn, 5000000 cycles, 24 V, yük faktörü: 0.5uyumluluk standardı EN/IEC 60947-5-1 appendix C
4 W DC-13, çalisma hizi: 60 cyc/mn, 5000000 cycles, 120 V, yük faktörü: 0.5uyumluluk standardı EN/IEC 60947-5-1 appendix C
7 W DC-13, operating rate: 60 cyc/mn, 5000000 cycles, 48 V, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C

ürün ağırlığı 1.22 kg

Ortam
standartlar EN/IEC 60947-5-1
VDE 0660-200

ürün sertifikaları CSA
FIMKO

koruyucu bakım TC
çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
titreşim direnci 15 gn[Alan](f =[Alan]10...500 Hz)uyumluluk standardı IEC 60068-2-6
darbe dayanımı 150 gnuyumluluk standardı NF E 09-031
20 gnuyumluluk standardı IEC 60068-2-27

aşırı gerilim kategorisi Sınıf Iuyumluluk standardı EN/IEC 61140
Sınıf Iuyumluluk standardı NF C 20-030

IP koruma derecesi IP66uyumluluk standardı IEC 60529


Electrical Durability of ContactsAC-15 Utilization Category

Operating rate: 3600 operating cycles/hour. Load factor: 0.5.

Inductive circuit:


XCurrent in AYMillions of operating cycles

DC-13 Utilization Category

Refer to the product characteristic “Operational power in W”.
