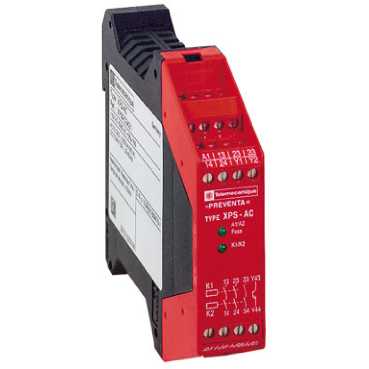

XPSAC3721

Ana Ürün serisi Preventa Güvenlik otomasyonu   ürün ya da bileşen tipi Preventa güvenlik modülü   güvenlik modülü adı XPSAC   güvenlik modülü uygulaması Acul durdurma ve anahtar izleme için   modülün fonksiyonu Acil durdurma Anahtar izleme   güvenlik seviyesi PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1 SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061   güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1 MTTFd = 210,4 yıluyumluluk standardı EN/ISO 13849-1 PFHd = 3,56E-9 1/sauyumluluk standardı EN/IEC 62061   başlatma tipi Izlenmeden   bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, çift şevli   çıkış tipi Röle anlık açma 3 NA, gerilimsiz   ek devrelerin sayısı 1 solid state çıkışı   [Us] nominal besleme gerilimi 230 V AC (- 15...10 %)

Tamamlayıcı besleme frekansı 50/60 Hz   VA cinsinden güç tüketimi <= 6 VA AC   kontrol devresi gerilimi 230 V   kesme kapasitesi C300 : 180 VA, AC-15 (bekleme) içinröle çıkışı C300 : 1800 VA, AC-15 (kalkış) içinröle çıkışı   kesme kapasitesi 1,5 A -de 24 V (DC-13) zaman sabiti: 50 ms için röle çıkışı   çıkış termal akımı Röle başına 6 A için röle çıkışı   [Ith] klasik açık hava termik akımı 10.5 A   ilgili sigorta değeri 4 A sigorta tipi gG veya gL için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200 6 A sigorta tipi hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200   minimum çıkış akımı 10 mA için röle çıkışı   minimum çıkış gerilimi 16 V için röle çıkışı   giriş açılırken yanıt süresi <= 100 ms   [Ui] nominal yalıtım voltajı 300 V (kirlilik derecesi: 2) uyumluluk standardı DIN VDE 0110 part 1 300 V (kirlilik derecesi: 2) uyumluluk standardı IEC 60947-5-1   [Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III uyumluluk standardı IEC 60947-5-1 4 kV asiri gerilim kategorisi III uyumluluk standardı DIN VDE 0110 part 1   yerel sinyalleme 2 LED   akım tüketimi 25 mA -de 230 V AC (güç beslemesinde)   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.21 kg

Ortam standartlar EN 1088/ISO 14119 EN 60204-1 EN/IEC 60947-5-1 EN/ISO 13850   ürün sertifikaları CSA TÜV UL   IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529 IP40 (muhafaza)uyumluluk standardı EN/IEC 60529   çalışma için ortam hava sıcaklığı -10...55 °C   depolama için ortam hava sıcaklığı -25...85 °C

Dimensions

Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:

1Click on Download & Documents.2Click on Instruction sheet.
