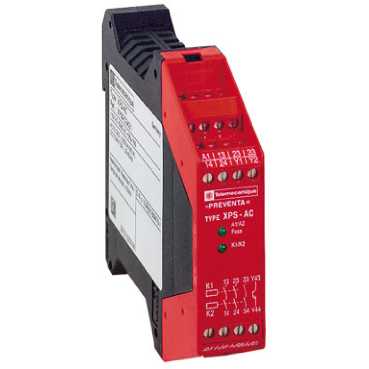

XPSAC5121
  • XPSAC5121
  • XPSAC5121
  • XPSAC5121

Ana
Ürün serisi Preventa Güvenlik otomasyonu
ürün ya da bileşen tipi Preventa güvenlik modülü
güvenlik modülü adı XPSAC
güvenlik modülü uygulaması Acul durdurma ve anahtar izleme için
modülün fonksiyonu Acil durdurma
Anahtar izleme

güvenlik seviyesi PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1
SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061

güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1
MTTFd = 210,4 yıluyumluluk standardı EN/ISO 13849-1
PFHd = 3,56E-9 1/sauyumluluk standardı EN/IEC 62061

başlatma tipi Izlenmeden
bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, şevsiz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, şevli
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, şevsiz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçsuz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçsuz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçsuz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçsuz

çıkış tipi Röle anlık açma 3 NA, gerilimsiz
ek devrelerin sayısı 1 solid state çıkışı
[Us] nominal besleme gerilimi 24 V AC (- 20...10 %)
24 V DC (- 20...20 %)


Tamamlayıcı
besleme frekansı 50/60 Hz
W cinsinden güç tüketimi <= 1,2 W DC
VA cinsinden güç tüketimi <= 2,5 VA AC
kontrol devresi gerilimi 24 V
kesme kapasitesi C300 : 180 VA, AC-15 (bekleme) içinröle çıkışı
C300 : 1800 VA, AC-15 (kalkış) içinröle çıkışı

kesme kapasitesi 1,5 A -de 24 V (DC-13) zaman sabiti: 50 ms için röle çıkışı
çıkış termal akımı Röle başına 6 A için röle çıkışı
[Ith] klasik açık hava termik akımı 10.5 A
ilgili sigorta değeri 4 A sigorta tipi gG veya gL için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200
6 A sigorta tipi hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200

minimum çıkış akımı 10 mA için röle çıkışı
minimum çıkış gerilimi 16 V için röle çıkışı
giriş açılırken yanıt süresi <= 100 ms
[Ui] nominal yalıtım voltajı 300 V (kirlilik derecesi: 2) uyumluluk standardı DIN VDE 0110 part 1
300 V (kirlilik derecesi: 2) uyumluluk standardı IEC 60947-5-1

[Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III uyumluluk standardı IEC 60947-5-1
4 kV asiri gerilim kategorisi III uyumluluk standardı DIN VDE 0110 part 1

yerel sinyalleme 2 LED
akım tüketimi 40 mA -de 24 V DC (güç beslemesinde)
90 mA -de 24 V AC (güç beslemesinde)

montaj desteği 35 mm simetrik DIN rayı
ürün ağırlığı 0.16 kg

Ortam
standartlar EN 1088/ISO 14119
EN 60204-1
EN/IEC 60947-5-1
EN/ISO 13850

ürün sertifikaları CSA
TÜV
UL

IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529
IP40 (muhafaza)uyumluluk standardı EN/IEC 60529

çalışma için ortam hava sıcaklığı -10...55 °C
depolama için ortam hava sıcaklığı -25...85 °C


Dimensions




Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:


1Click on Download & Documents.2Click on Instruction sheet.
