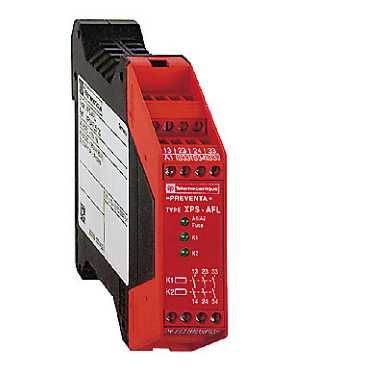

XPSAFL5130

Ana Ürün serisi Preventa Güvenlik otomasyonu   ürün ya da bileşen tipi Preventa güvenlik modülü   güvenlik modülü adı XPSAF   güvenlik modülü uygulaması Acil durdurma, anahtar ve güvenlik ışık perdesi izleme için   modülün fonksiyonu Elektriğe hassas koruma ekipmanının (ESPE) izlenmesi Hareket edebilen bir parmaklığı izleme Acil durdurma izleme 1 kanallı kablolama 2 NK kontağı izleme 2 kanal kablo bağlantısı ile acil durdurma Çoklu acil durdurma izleme 2 kanallı kablolama   güvenlik seviyesi PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1 SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061   güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1 MTTFd = 172,1 yıluyumluluk standardı EN/ISO 13849-1 PFHd = 5,61E-9 1/sauyumluluk standardı EN/IEC 62061   başlatma tipi Izlenmeden   bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, çift şevli   çıkış tipi Röle anlık açma 3 NA, gerilimsiz   ek devrelerin sayısı 0   [Us] nominal besleme gerilimi 24 V AC (- 15...10 %) 24 V DC (- 15...10 %)

Tamamlayıcı girişler arasında senkronizasyon süresi Sınırsız   besleme frekansı 50/60 Hz   VA cinsinden güç tüketimi <= 5 VA AC   giriş koruma tipi Iç, elektronik   kontrol devresi gerilimi 24 V   hat direnci 90 Ohm   kesme kapasitesi C300 : 180 VA, AC-15 (bekleme) içinröle çıkışı C300 : 1800 VA, AC-15 (kalkış) içinröle çıkışı   kesme kapasitesi 1,5 A -de 24 V (DC-13) zaman sabiti: 50 ms için röle çıkışı   çıkış termal akımı Röle başına 6 A için röle çıkışı   [Ith] klasik açık hava termik akımı 18 A   ilgili sigorta değeri 4 A sigorta tipi gG veya gL için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200 6 A sigorta tipi hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200   minimum çıkış akımı 10 mA için röle çıkışı   minimum çıkış gerilimi 17 V için röle çıkışı   giriş açılırken yanıt süresi <= 40 ms   [Ui] nominal yalıtım voltajı 300 V (kirlilik derecesi: 2) uyumluluk standardı DIN VDE 0110 part 1 300 V (kirlilik derecesi: 2) uyumluluk standardı IEC 60947-5-1   [Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III uyumluluk standardı IEC 60947-5-1 4 kV asiri gerilim kategorisi III uyumluluk standardı DIN VDE 0110 part 1   yerel sinyalleme 3 LED   akım tüketimi 30 mA -de 24 V AC (güç beslemesinde)   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.25 kg

Ortam standartlar EN 1088/ISO 14119 EN 60204-1 EN/IEC 60947-5-1 EN/IEC 61496-1 (tip 4) EN/ISO 13850   ürün sertifikaları CSA TÜV UL   IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529 IP40 (muhafaza)uyumluluk standardı EN/IEC 60529   çalışma için ortam hava sıcaklığı -10...55 °C   depolama için ortam hava sıcaklığı -25...85 °C

Dimensions

Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:

1Click on Download & Documents.2Click on Instruction sheet.
