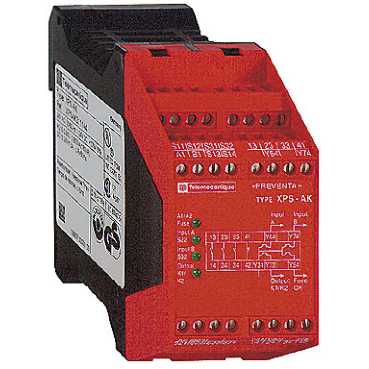

XPSAK351144

Ana Ürün serisi Preventa Güvenlik otomasyonu   ürün ya da bileşen tipi Preventa güvenlik modülü   güvenlik modülü adı XPSAK   güvenlik modülü uygulaması Acil durdrm, anahtr, algılama matı/köşesi veya güvenlik ışık perdesi izleme için   modülün fonksiyonu Elektriğe hassas koruma ekipmanının (ESPE) izlenmesi 2 anahtarla ilişkilendirilmiş hareket edebilen parmaklığı izleme ve oto başlatma Hareket edebilen bir parmaklığı izleme Acil durdurma izleme 1 kanallı kablolama 2 NK kontağı izleme 2 kanal kablo bağlantısı ile acil durdurma Çoklu acil durdurma izleme 2 kanallı kablolama Yakınlık sensörü izleme Algılama matı ve kenarları izleme   güvenlik seviyesi PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1 SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061   güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1 MTTFd = 154,5 yıluyumluluk standardı EN/ISO 13849-1 PFHd = 7,39E-9 1/sauyumluluk standardı EN/IEC 62061   başlatma tipi Yapılandırılabilir   bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, çift şevli   çıkış tipi Röle anlık açma 3 NA, gerilimsiz   ek devrelerin sayısı 1 NK + 4 solid state çıkışı   [Us] nominal besleme gerilimi 120 V AC (- 15...10 %) 24 V DC (- 15...10 %)

Tamamlayıcı girişler arasında senkronizasyon süresi Kablo bağlantısına bağlı olarak 2 ila 4 sn (otomatik başlatma) Sınırsız (manuel başlatma)   besleme frekansı 50/60 Hz   VA cinsinden güç tüketimi <= 6 VA AC   giriş koruma tipi Iç, elektronik   kontrol devresi gerilimi 24 V DC   hat direnci 28 Ohm   kesme kapasitesi C300 : 180 VA, AC-15 (bekleme) içinröle çıkışı C300 : 1800 VA, AC-15 (kalkış) içinröle çıkışı   kesme kapasitesi 1,5 A -de 24 V (DC-13) zaman sabiti: 50 ms için röle çıkışı   çıkış termal akımı Röle başına 6 A için röle çıkışı   [Ith] klasik açık hava termik akımı 18 A   ilgili sigorta değeri 4 A sigorta tipi gG veya gL için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200 6 A sigorta tipi hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200   minimum çıkış akımı 10 mA için röle çıkışı   minimum çıkış gerilimi 17 V için röle çıkışı   giriş açılırken yanıt süresi <= 40 ms   [Ui] nominal yalıtım voltajı 300 V (kirlilik derecesi: 2) uyumluluk standardı DIN VDE 0110 part 1 300 V (kirlilik derecesi: 2) uyumluluk standardı IEC 60947-5-1   [Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III uyumluluk standardı IEC 60947-5-1 4 kV asiri gerilim kategorisi III uyumluluk standardı DIN VDE 0110 part 1   yerel sinyalleme 4 LED   akım tüketimi 30 mA -de 24 V AC (güç beslemesinde)   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.4 kg

Ortam standartlar EN 1088/ISO 14119 EN/IEC 60204-1 EN/IEC 60947-5-1 EN/ISO 13850   ürün sertifikaları CSA TÜV UL   IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529 IP40 (muhafaza)uyumluluk standardı EN/IEC 60529   çalışma için ortam hava sıcaklığı -10...55 °C   depolama için ortam hava sıcaklığı -25...85 °C

Dimensions

Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:

1Click on Download & Documents.2Click on Instruction sheet.
