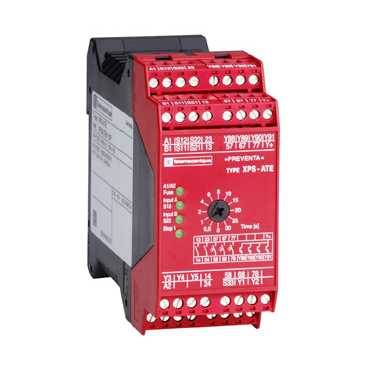

XPSATE5110

Ana Ürün serisi Preventa Güvenlik otomasyonu   ürün ya da bileşen tipi Preventa güvenlik modülü   güvenlik modülü adı XPSATE   güvenlik modülü uygulaması Acul durdurma ve anahtar izleme için   modülün fonksiyonu 2 NK kontak ile acil durdurma düğmesi   güvenlik seviyesi PL d/kategori 3 değerine erişebiliruyumluluk standardı EN/ISO 13849-1 zaman gecikmesi güvenlik çıkışları PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1 anlık güvenlik çıkışları SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061 anlık güvenlik çıkışları SILCL 2'ye erişebiliruyumluluk standardı EN/IEC 62061 zaman gecikmesi güvenlik çıkışları   güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1 anlık güvenlik çıkışları MTTFd = 134,8 yıluyumluluk standardı EN/ISO 13849-1 anlık güvenlik çıkışları MTTFd = 54,5 yıluyumluluk standardı EN/ISO 13849-1 zaman gecikmesi güvenlik çıkışları DC > 98,4uyumluluk standardı EN/ISO 13849-1 zaman gecikmesi güvenlik çıkışları PFHd = 6,81E-9 1/sauyumluluk standardı EN/IEC 62061 anlık güvenlik çıkışları PFHd = 1,96E-8 1/sauyumluluk standardı EN/IEC 62061 zaman gecikmesi güvenlik çıkışları   başlatma tipi Yapılandırılabilir   bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, çift şevli   çıkış tipi Röle anlık açma 2 NA, gerilimsiz Rölenin gecikmeli açılması 3 NA, gerilimsiz   ek devrelerin sayısı 3 solid state çıkışı   [Us] nominal besleme gerilimi 24 V DC (- 15...10 %)

Tamamlayıcı girişler arasında senkronizasyon süresi 75 msn   besleme frekansı 50/60 Hz   W cinsinden güç tüketimi <= 8 W   giriş koruma tipi Iç, elektronik   zaman gecikmesi aralığı 0...30 s   kontrol devresi gerilimi 24 V DC   kesme kapasitesi C300 : 180 VA, AC-15 (bekleme) içinröle çıkışı C300 : 1800 VA, AC-15 (kalkış) içinröle çıkışı   kesme kapasitesi 1 A -de 24 V (DC-13) zaman sabiti: 50 ms için röle çıkışı   çıkış termal akımı 2,5 A için zaman gecikmesi çıkışları 5 A için anlık çıkışlar   [Ith] klasik açık hava termik akımı 8 A   ilgili sigorta değeri 4 A sigorta tipi gG için zaman gecikmesi çıkışları uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200 6 A sigorta tipi gG için anlık çıkışlar uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200   minimum çıkış akımı 10 mA için röle çıkışı   minimum çıkış gerilimi 17 V için röle çıkışı   giriş açılırken yanıt süresi <= 20 ms   [Ui] nominal yalıtım voltajı 300 V (kirlilik derecesi: 2) uyumluluk standardı DIN VDE 0110 part 1 300 V (kirlilik derecesi: 2) uyumluluk standardı IEC 60947-5-1   [Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III uyumluluk standardı IEC 60947-5-1 4 kV asiri gerilim kategorisi III uyumluluk standardı DIN VDE 0110 part 1   yerel sinyalleme 4 LED   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.28 kg

Ortam standartlar EN/IEC 60204-1 EN/IEC 60947-5-1 EN/ISO 13850   ürün sertifikaları CSA TÜV UL   IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529 IP40 (muhafaza)uyumluluk standardı EN/IEC 60529   çalışma için ortam hava sıcaklığı -10...55 °C   depolama için ortam hava sıcaklığı -25...85 °C

Dimensions

Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:

1Click on Download & Documents.2Click on Instruction sheet.
