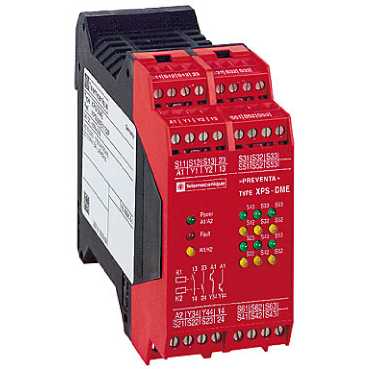

XPSDMB1132
  • XPSDMB1132
  • XPSDMB1132
  • XPSDMB1132

Ana
Ürün serisi Preventa Güvenlik otomasyonu
ürün ya da bileşen tipi Preventa güvenlik modülü
güvenlik modülü adı XPSDMB
güvenlik modülü uygulaması Izleme 2 kodlu manyetik anahtarlar
modülün fonksiyonu Kodlu manyetik anahtar izleme
güvenlik seviyesi PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1
SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061

güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1
MTTFd = 83,1 yıluyumluluk standardı EN/ISO 13849-1
PFHd = 3,92E-9 1/sauyumluluk standardı EN/IEC 62061

[Us] nominal besleme gerilimi 24 V DC (- 20...20 %)
çıkış tipi Röle 2 NA, gerilimsiz
ek devrelerin sayısı 2 solid state çıkışı

Tamamlayıcı
girişler arasında senkronizasyon süresi < 0,5 sn
güç tüketimi <= 2.5 W
giriş koruma tipi Iç, elektronik
kontrol devresi gerilimi 28 V DC
hat direnci 100 Ohm
kesme kapasitesi C300 : bekleme 180 VA AC-15 içinröle çıkışı
C300 : kalkış 1800 VA AC-15 içinröle çıkışı

kesme kapasitesi 1,5 A/24 V - L/R = 50 ms, DC-13 için röle çıkışı
çıkış termal akımı Röle başına 6 A için röle çıkışı
[Ith] klasik açık hava termik akımı <= 12 A
ilgili sigorta değeri 4 A gG için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200
6 A hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200

minimum çıkış akımı 10 mA için röle çıkışı
minimum çıkış gerilimi 17 V için röle çıkışı
giriş açılırken yanıt süresi <= 20 ms
[Ui] nominal yalıtım voltajı 300 V, kirlilik derecesi 2 uyumluluk standardı IEC 60947-5-1
300 V, kirlilik derecesi 2 uyumluluk standardı DIN VDE 0110 part 1

[Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III, uyumluluk standardı IEC 60947-5-1
4 kV asiri gerilim kategorisi III, uyumluluk standardı DIN VDE 0110 part 1

yerel sinyalleme 3 LED
bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, şevsiz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, şevli
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, şevsiz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçsuz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçsuz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçsuz
Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçsuz

akım tüketimi 8 mA / 28 V DC güç beslemesinde
montaj desteği 35 mm simetrik DIN rayı
ürün ağırlığı 0.25 kg

Ortam
standartlar EN 1088/ISO 14119
EN/IEC 60204-1
EN/IEC 60947-5-1

ürün sertifikaları CSA
TÜV
UL

IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529
IP40 (muhafaza)uyumluluk standardı EN/IEC 60529

çalışma için ortam hava sıcaklığı -10...55 °C
depolama için ortam hava sıcaklığı -25...85 °C


Dimensions




Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:


1Click on Download & Documents.2Click on Instruction sheet.
