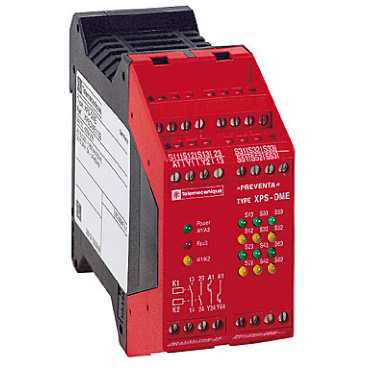

XPSDME1132

Ana Ürün serisi Preventa Güvenlik otomasyonu   ürün ya da bileşen tipi Preventa güvenlik modülü   güvenlik modülü adı XPSDME   güvenlik modülü uygulaması Izleme 6 kodlu manyetik anahtarlar   modülün fonksiyonu Kodlu manyetik anahtar izleme   güvenlik seviyesi PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1 SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061   güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1 MTTFd = 82,4 yıluyumluluk standardı EN/ISO 13849-1 PFHd = 3,97E-9 1/sauyumluluk standardı EN/IEC 62061   [Us] nominal besleme gerilimi 24 V DC (- 20...20 %)   çıkış tipi Röle 2 NA, gerilimsiz   ek devrelerin sayısı 2 solid state çıkışı

Tamamlayıcı girişler arasında senkronizasyon süresi < 0,5 sn   güç tüketimi <= 3.5 W   giriş koruma tipi Iç, elektronik   kontrol devresi gerilimi 28 V DC   hat direnci 100 Ohm   kesme kapasitesi C300 : bekleme 180 VA AC-15 içinröle çıkışı C300 : kalkış 1800 VA AC-15 içinröle çıkışı   kesme kapasitesi 1,5 A/24 V - L/R = 50 ms, DC-13 için röle çıkışı   çıkış termal akımı Röle başına 6 A için röle çıkışı   [Ith] klasik açık hava termik akımı <= 12 A   ilgili sigorta değeri 4 A gG için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200 6 A hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200   minimum çıkış akımı 10 mA için röle çıkışı   minimum çıkış gerilimi 17 V için röle çıkışı   giriş açılırken yanıt süresi <= 20 ms   [Ui] nominal yalıtım voltajı 300 V, kirlilik derecesi 2 uyumluluk standardı IEC 60947-5-1 300 V, kirlilik derecesi 2 uyumluluk standardı DIN VDE 0110 part 1   [Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III, uyumluluk standardı IEC 60947-5-1 4 kV asiri gerilim kategorisi III, uyumluluk standardı DIN VDE 0110 part 1   yerel sinyalleme 15 LED   bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, şevsiz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, şevsiz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçsuz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçsuz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçsuz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçsuz   akım tüketimi 8 mA / 28 V DC güç beslemesinde   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.3 kg

Ortam standartlar EN 1088/ISO 14119 EN/IEC 60204-1 EN/IEC 60947-5-1   ürün sertifikaları CSA TÜV UL   IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529 IP40 (muhafaza)uyumluluk standardı EN/IEC 60529   çalışma için ortam hava sıcaklığı -10...55 °C   depolama için ortam hava sıcaklığı -25...85 °C

Dimensions

Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:

1Click on Download & Documents.2Click on Instruction sheet.
