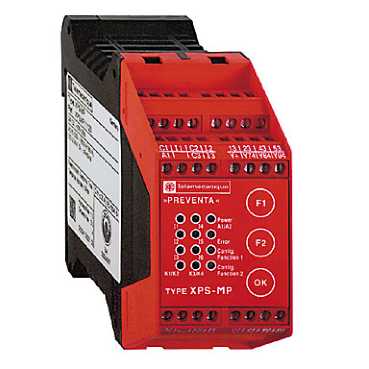

XPSMP11123

Ana Ürün serisi Preventa Güvenlik otomasyonu   ürün ya da bileşen tipi Önceden tanımlanmış fonksiyonlu güvenlik kontrolörü   güvenlik modülü adı XPSMP   güvenlik modülü uygulaması 2 bağımsız fonksiyon   güvenlik kullanımı kategorisi Kategori 4 maksimumuyumluluk standardı EN/IEC 60954-1   başlatma tipi Otomatik veya izlenmeden (yapilandirma 1) Otomatik veya izlenmeden (yapilandirma 10) Otomatik veya izlenmeden (yapilandirma 11) Otomatik veya izlenmeden (yapilandirma 14) Otomatik veya izlenmeden (yapilandirma 3) Otomatik veya izlenmeden (yapilandirma 5) Otomatik veya izlenmeden (yapilandirma 7) Izlenerek (yapilandirma 12) Izlenerek (yapilandirma 13) Izlenerek (yapilandirma 15) Izlenerek (yapilandirma 2) Izlenerek (yapilandirma 4) Izlenerek (yapilandirma 6) Izlenerek (yapilandirma 8) Izlenerek (yapilandirma 9)   kontroller Yapılandırma (yapilandirma 10) Yapılandırma (yapilandirma 13) Yapılandırma (yapilandirma 3) Yapılandırma (yapilandirma 4) Yapılandırma (yapilandirma 5) Yapılandırma (yapilandirma 6) Yapılandırma (yapilandirma 9)   standartlar DIN V VDE 801 + A1 EN/IEC 60204-1 EN/IEC 60947-1 + A11 EN/IEC 60947-5-1   ürün sertifikaları BIA CSA UL   [Us] nominal besleme gerilimi 24 V DC (- 20...20 %)   bağlantılar - terminaller Tutucu vida kelepçesi terminalleri : 0,14...0,75 mm², 2 tel esnek kablo uçsuz Tutucu vida kelepçesi terminalleri : 0,14...0,75 mm², 2 tel katı kablo uçsuz Tutucu vida kelepçesi terminalleri : 0,14...2,5 mm², 1 tel esnek kablo uçsuz Tutucu vida kelepçesi terminalleri : 0,14...2,5 mm², 1 tel katı kablo uçsuz Tutucu vida kelepçesi terminalleri : 0,25...1 mm², 2 tel esnek kablo uçlu, şevsiz Tutucu vida kelepçesi terminalleri : 0,25...1,5 mm², 1 tel esnek kablo uçlu, şevli Tutucu vida kelepçesi terminalleri : 0,25...2,5 mm², 1 tel esnek kablo uçlu, şevsiz Tutucu vida kelepçesi terminalleri : 0,5...1,5 mm², 2 tel esnek kablo uçlu, çift şevli   güvenlik seviyesi SIL 3'e erişebiliruyumluluk standardı EN/IEC 62061 PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1

Tamamlayıcı modülün fonksiyonu Yapilandirma 0 : fonksiyonlar devre dışı (fabrika ayarı) Yapilandirma 1 : acil durdurma izleme 1 kanallı kablolama, kategori 2 Yapilandirma 10 : kulp anahtarı izlemenin etkinleştirilmesi (3 konumlu anahtar), kategori 4 Yapilandirma 11 : algılama matı ve kenarları izleme, kategori 3 Yapilandirma 12 : algılama matı ve kenarları izleme, kategori 3 Yapilandirma 13 : röle çıkış güvenlik ışık perdesi izleme, kategori 4 Yapilandirma 14 : kodlu manyetik anahtar izleme, kategori 4 Yapilandirma 15 : kodlu manyetik anahtar izleme, kategori 4 Yapilandirma 2 : acil durdurma izleme 1 kanallı kablolama, kategori 2 Yapilandirma 3 : acil durdurma izleme 2 kanallı kablolama veya koruma izleme, kategori 4 Yapilandirma 4 : acil durdurma izleme 2 kanallı kablolama veya koruma izleme, kategori 4 Yapilandirma 5 : acil durdurma izleme 2 kanallı kablolama veya koruma izleme, kategori 4 Yapilandirma 6 : acil durdurma izleme 2 kanallı kablolama veya koruma izleme, kategori 4 Yapilandirma 7 : acil durdurma izleme 2 kanallı kablolama veya koruma izleme, kategori 4 Yapilandirma 8 : acil durdurma izleme 2 kanallı kablolama veya koruma izleme, kategori 4 Yapilandirma 9 : enjeksiyon presleri ve üfleme makineleri için parmaklık izleme, kategori 4   girişler arasında senkronizasyon süresi 0,5 sn (yapilandirma 13) 1,5 sn (yapilandirma 14) 1,5 sn (yapilandirma 15) 1,5 sn (yapilandirma 5) 1,5 sn (yapilandirma 6) 1,5 sn (yapilandirma 9) Sınırsız (yapilandirma 3) Sınırsız (yapilandirma 4) Sınırsız (yapilandirma 7) Sınırsız (yapilandirma 8)   güç tüketimi <= 5 W   giriş koruma tipi Iç, elektronik   [Uc] kontrol devresi gerilimi 24 V   hat direnci 100 Ohm, kablo uzunlugu: <= 2000 m   güvenlik devrelerinin sayısı Fonksiyon başına 3 NA röle (6 NA toplam), gerilimsiz   ek devrelerin sayısı 3 solid state çıkışı   kesme kapasitesi C300 : bekleme 180 VA AC-15 içinröle çıkışı C300 : kalkış 1800 VA AC-15 içinröle çıkışı   kesme kapasitesi 20 mA/24 V için statik çıkış devresi 1,5 A/24 V - L/R = 50 ms, DC-13 için röle çıkışı   çıkış termal akımı 1 çıkış için 2 A ve diğer 2 çıkış için 4 A için röle 3 çıkış için de 3,3 A eşzamanlı olarak iletilir 1 çıkış için 6 A ve diğer 2 çıkış için 2 A için röle   [Ith] klasik açık hava termik akımı <= 20 A   ilgili sigorta değeri 4 A gG için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200 6 A hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200   minimum çıkış akımı 10 mA için röle çıkışı   minimum çıkış gerilimi 17 V için röle çıkışı   giriş açılırken yanıt süresi < 30 ms   [Ui] nominal yalıtım voltajı 300 V, kirlilik derecesi 2 uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0110 bölüm 1 ve 2   [Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0110 bölüm 1 ve 2   yerel sinyalleme 12 LED   montaj desteği 35 mm simetrik DIN rayı   derinlik 114 mm   yükseklik 99 mm   genişlik 45 mm   ürün ağırlığı 0.32 kg

Ortam IP koruma derecesi IP20 (terminaller) IP40 (muhafaza)   çalışma için ortam hava sıcaklığı -10...55 °C   depolama için ortam hava sıcaklığı -25...85 °C

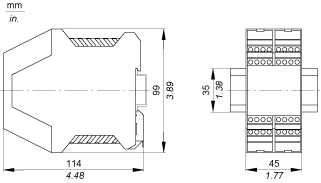

Dimensions

Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:

1Click on Download & Documents.2Click on Instruction sheet.
