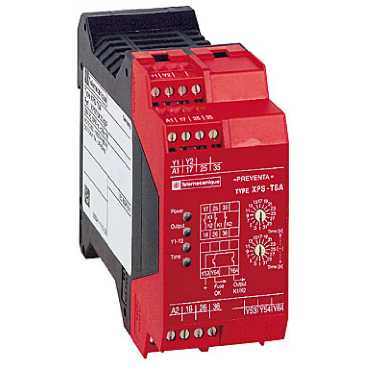

XPSTSA5142P
  • XPSTSA5142P
  • XPSTSA5142P
  • XPSTSA5142P

Ana
Ürün serisi Preventa Güvenlik otomasyonu
ürün ya da bileşen tipi Preventa güvenlik zaman gecikme modülü
güvenlik modülü adı XPSTSA
güvenlik modülü uygulaması Yüksek atalette kilitlemeli uygulama için
modülün fonksiyonu Güvenlik zaman gecikmeleri izleme
güvenlik seviyesi PL d/kategori 3 değerine erişebiliruyumluluk standardı EN/ISO 13849-1
SILCL 2'ye erişebiliruyumluluk standardı EN/IEC 62061

güvenlik güvenilirlik verisi DC = % 60...90uyumluluk standardı EN/ISO 13849-1
MTTFd = 126 yıluyumluluk standardı EN/ISO 13849-1
PFHd = 1,3E-7 1/sauyumluluk standardı EN/IEC 62061

[Us] nominal besleme gerilimi 24 V AC (- 20...10 %)
24 V DC (- 15...15 %)

çıkış tipi Röle 1 NA + 2 NK, gerilimsiz
ek devrelerin sayısı 2 solid state çıkışı

Tamamlayıcı
besleme frekansı 50/60 Hz
VA cinsinden güç tüketimi <= 2,3 VA DC
<= 4,3 VA AC

giriş koruma tipi Iç, elektronik
zaman gecikmesi 1...31 sn yapılandırılabilir
kesme kapasitesi C300 : bekleme 180 VA AC-15 içinröle çıkışı
C300 : kalkış 1800 VA AC-15 içinröle çıkışı

kesme kapasitesi 1,5 A/24 V - L/R = 50 ms, DC-13 için röle çıkışı
20 mA/24 V için solid state çıkış devresi
10 mA/48 V

[Ith] klasik açık hava termik akımı <= 6 A için röle çıkışı
ilgili sigorta değeri 4 A gG için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200
6 A hızlı çalışan için röle çıkışı uyumluluk standardı EN/IEC 60947-5-1, DIN VDE 0660 bölüm 200

minimum çıkış akımı 10 mA için röle çıkışı
minimum çıkış gerilimi 17 V için röle çıkışı
[Ui] nominal yalıtım voltajı 300 V, kirlilik derecesi 2 uyumluluk standardı IEC 60947-5-1
300 V, kirlilik derecesi 2 uyumluluk standardı DIN VDE 0110 part 1

[Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III, uyumluluk standardı IEC 60947-5-1
4 kV asiri gerilim kategorisi III, uyumluluk standardı DIN VDE 0110 part 1

yerel sinyalleme 4 LED
bağlantılar - terminaller Tutucu vida kelepçesi terminalleri esnek kablo : 0,14...0,75 mm² kablo uçsuz, 1 tel
Tutucu vida kelepçesi terminalleri esnek kablo : 0,14...2,5 mm² kablo uçsuz, 1 tel
Tutucu vida kelepçesi terminalleri esnek kablo : 0,25...1 mm² kablo uçlu, şevsiz, 1 tel
Tutucu vida kelepçesi terminalleri esnek kablo : 0,25...1,5 mm² kablo uçlu, şevli, 1 tel
Tutucu vida kelepçesi terminalleri esnek kablo : 0,25...2,5 mm² kablo uçlu, şevsiz, 1 tel
Tutucu vida kelepçesi terminalleri esnek kablo : 0,5...1,5 mm² kablo uçlu, çift şevli, 1 tel
Tutucu vida kelepçesi terminalleri katı kablo : 0,14...0,75 mm² kablo uçsuz, 1 tel
Tutucu vida kelepçesi terminalleri katı kablo : 0,14...2,5 mm² kablo uçsuz, 1 tel

montaj desteği 35 mm simetrik DIN rayı
derinlik 114 mm
yükseklik 99 mm
genişlik 45 mm
ürün ağırlığı 0.25 kg

Ortam
standartlar EN/IEC 60204-1
EN/IEC 60947-5-1

ürün sertifikaları CSA
TÜV
UL

IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529
IP40 (muhafaza)uyumluluk standardı EN/IEC 60529

çalışma için ortam hava sıcaklığı -10...55 °C
depolama için ortam hava sıcaklığı -25...85 °C


Dimensions




Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:


1Click on Download & Documents.2Click on Instruction sheet.
