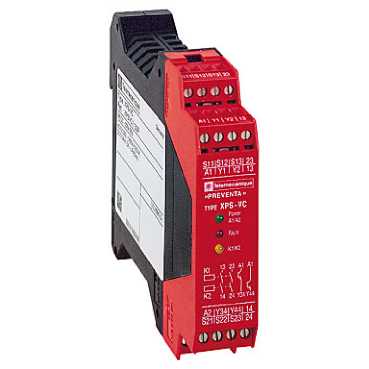

XPSVC1132

Ana Ürün serisi Preventa Güvenlik otomasyonu   ürün ya da bileşen tipi Preventa güvenlik modülü   güvenlik modülü adı XPSVC   güvenlik modülü uygulaması Anahtar izlemenin etkinleştirilmesi için   modülün fonksiyonu Anahtar izleme   güvenlik seviyesi PL e/kategori 4 değerine erişebiliruyumluluk standardı EN/ISO 13849-1 SILCL 3'e erişebiliruyumluluk standardı EN/IEC 62061   güvenlik güvenilirlik verisi DC > % 99uyumluluk standardı EN/ISO 13849-1 PFHd = 1,3E-8 1/sauyumluluk standardı EN/IEC 62061 MTTFd = 50 yıluyumluluk standardı EN/ISO 13849-1   [Us] nominal besleme gerilimi 24 V DC (- 20...20 %)   çıkış tipi Röle 2 NA, gerilimsiz   ek devrelerin sayısı 2 solid state çıkışı

Tamamlayıcı güç tüketimi <= 2.5 W   giriş koruma tipi Iç, elektronik   kontrol devresi gerilimi 24 V DC   hat direnci 100 Ohm   kesme kapasitesi C300 : bekleme 180 VA AC-15 içinröle çıkışı C300 : kalkış 1800 VA AC-15 içinröle çıkışı   kesme kapasitesi 1,5 A/24 V - L/R = 50 ms, DC-13 için röle çıkışı   çıkış termal akımı Röle başına 4,2 A için röle çıkışı   [Ith] klasik açık hava termik akımı <= 8.4 A   ilgili sigorta değeri 4 A gG için röle çıkışı 6 A hızlı çalışan için röle çıkışı   minimum çıkış akımı 10 mA için röle çıkışı   minimum çıkış gerilimi 17 V için röle çıkışı   giriş açılırken yanıt süresi <= 20 ms   [Ui] nominal yalıtım voltajı 300 V, kirlilik derecesi 2 uyumluluk standardı IEC 60947-5-1 300 V, kirlilik derecesi 2 uyumluluk standardı DIN VDE 0110 part 1   [Uimp] nominal darbe dayanım voltajı 4 kV asiri gerilim kategorisi III, uyumluluk standardı IEC 60947-5-1 4 kV asiri gerilim kategorisi III, uyumluluk standardı DIN VDE 0110 part 1   yerel sinyalleme 3 LED   bağlantılar - terminaller Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 2,5 mm² esnek kablo kablo uçlu, şevsiz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,25...1 x 1,5 mm² esnek kablo kablo uçlu, şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,25...2 x 1 mm² esnek kablo kablo uçlu, şevsiz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,5...2 x 1,5 mm² esnek kablo kablo uçlu, çift şevli Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² esnek kablo kablo uçsuz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,14...1 x 2,5 mm² katı kablo kablo uçsuz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² esnek kablo kablo uçsuz Tutucu vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 0,14...2 x 0,75 mm² katı kablo kablo uçsuz   akım tüketimi 8 mA / 24 V DC güç beslemesinde   montaj desteği 35 mm simetrik DIN rayı   ürün ağırlığı 0.25 kg

Ortam standartlar EN 61326 + A1 EN/IEC 60204-1 EN/IEC 60947-5-1   ürün sertifikaları CSA TÜV UL   IP koruma derecesi IP20 (terminaller)uyumluluk standardı EN/IEC 60529 IP40 (muhafaza)uyumluluk standardı EN/IEC 60529   çalışma için ortam hava sıcaklığı -10...55 °C   depolama için ortam hava sıcaklığı -25...85 °C

Dimensions

Wiring DiagramsRefer to the Instruction Sheet

To download the instruction sheet, follow below procedure:

1Click on Download & Documents.2Click on Instruction sheet.
