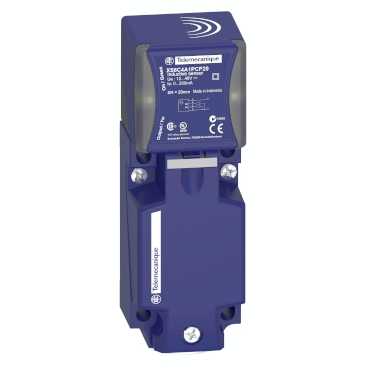

XS8C4A1PCG13
  • XS8C4A1PCG13
  • XS8C4A1PCG13

Ana
Ürün serisi OsiSense XS
seri adı Genel amaç
sensör tipi Endüktif yakınlık sensörü
cihaz uygulaması Araç üstü ekipman
sensör adı XS8
sensör tasarımı Biçim 40 x 40 x 117
boyut 117 mm
gövde tipi Sabit
dedektör gömme montaj kabulü Sıva altı monte edilebilir
malzeme Plastik
muhafaza malzemesi PBT
çıkış sinyalinin tipi Gizli
kablolama tekniği 4 telli
[Sn] nominal algılama mesafesi 20 mm
Dijital çıkış fonksiyonu 1 NA + 1 NK
çıkış devre tipi DC
Dijital çıkış tipi PNP
elektrikli bağlantı Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 4 x 1,5 mm²
[Us] nominal besleme gerilimi 12...48 V DCile ters polarite koruması
mA cinsinden anahtarlama kapasitesi <= 200 mAile aşırı yük ve kısa devre koruması
IP koruma derecesi IP65uyumluluk standardı IEC 60529
IP67uyumluluk standardı IEC 60529
IP69Kuyumluluk standardı DIN 40050


Tamamlayıcı
güvenlik seviyesi SILCL 2uyumluluk standardı IEC 62061
PL = duyumluluk standardı EN/ISO 13849-1
SIL 2uyumluluk standardı EN/IEC 61508

güvenlik güvenilirlik verisi SFF = %92
DC = 75 % uygun güvenlik kontrol cihazlı
MTTFd = 1546 years
PFHd = 7.4E-8 1/h

algılama yüzeyi 5 konum torna kafası
ön malzeme PBT
çalışma bölgesi 0...16 mm
diferansiyel hareket Sr'nin %3...15'i
tekrarlama doğruluğu <= Sr'nin %3'ü
kablo girişi sayısı 1 yivli giriş için Pg 13.5 kablo rakoru
durum LED'i 1 LED yeşil için besleme açık
1 LED sarı için çıkış durumu

besleme gerilimi limitleri 10...58 V DC
anahtarlama frekansı <= 300 Hz
gerilim düşüşü <= 2 V -de kapalı durum
akım tüketimi 0...15 mA -de yüksüz
gecikme ilk açılışı <= 7.5 ms
gecikme tepkisi <= 1.2 ms
gecikme geri kazanımı <= 1.8 ms
işaret CE
yükseklik 40 mm
uzunluk 40 mm
genişlik 117 mm
ürün ağırlığı 0.244 kg

Ortam
ürün sertifikaları CCC
CSA
TÜV
UL
E2

çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...85 °C
titreşim direnci 25 gn genlik = +/- 2 mm (f = 10...55 Hz)uyumluluk standardı IEC 60068-2-6
darbe dayanımı 50 gn için 11 msuyumluluk standardı EN 60068-2-27

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1213 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur


Dimensions


(1)2 elongated holes Ø 5.3 x 7 mm

Tightening torque of cover fixing screws and clamp screws: < 1.2 N.m / < 10.62 Ib-in
