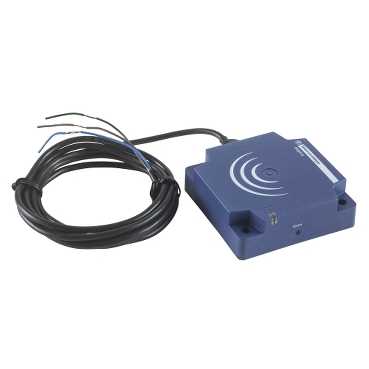

XS8D1A1NAL2

Ana Ürün serisi OsiSense XS   seri adı Genel amaç   sensör tipi Endüktif yakınlık sensörü   cihaz uygulaması -   sensör adı XS8   sensör tasarımı Düz biçimli 80 x 80 x 26   boyut 26 mm   gövde tipi Sabit   dedektör gömme montaj kabulü Sıva altı monte edilemez   malzeme Plastik   muhafaza malzemesi PBT   çıkış sinyalinin tipi Gizli   kablolama tekniği 3 telli   [Sn] nominal algılama mesafesi 40 mm sıva altı monte edilebilir 60 mm sıva altı monte edilemez   Dijital çıkış fonksiyonu 1 NA   çıkış devre tipi DC   Dijital çıkış tipi NPN   elektrikli bağlantı Kablo   kablo uzunluğu 2 m   [Us] nominal besleme gerilimi 12...24 V DCile ters polarite koruması   mA cinsinden anahtarlama kapasitesi <= 200 mA DCile aşırı yük ve kısa devre koruması   IP koruma derecesi IP68 çift yalıtımuyumluluk standardı IEC 60529

Tamamlayıcı algılama yüzeyi Ön   ön malzeme PBT   ince ayar bölgesi 20...40 mm sıva altı monte edilebilir 20...60 mm sıva altı monte edilemez   diferansiyel hareket Sr'nin %1...15'i   kablo düzenleme 3 x 0,34 mm²   tel yalıtım malzemesi PvR   besleme gerilimi limitleri 10...36 V DC   rezidüel akım <= 1,5 mA için açık durum   anahtarlama frekansı <= 150 Hz   gerilim düşüşü <= 2 V -de kapalı durum   akım tüketimi <= 10 mA -de yüksüz   gecikme ilk açılışı <= 10 ms   gecikme tepkisi <= 0.3 ms   gecikme geri kazanımı <= 6 ms   işaret CE   derinlik 26 mm   yükseklik 103 mm   genişlik 80 mm   ürün ağırlığı 0.39 kg

Ortam ürün sertifikaları CSA UL Ecolab   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...85 °C   titreşim direnci 25 gn genlik = +/- 2 mm (f = 10...55 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 50 gn için 11 msuyumluluk standardı IEC 60068-2-27

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0841 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

Dimensions

(1)LED(2)Teach mode button(3)For CHC type screws

Setting-upMinimum Mounting Distances (mm)

Side by Side

Face to Face

Facing a Metal Object

	e (1)	e (2)	e (3)
Flush mounted	200	400	40
Not flush mounted	600	not recommended
