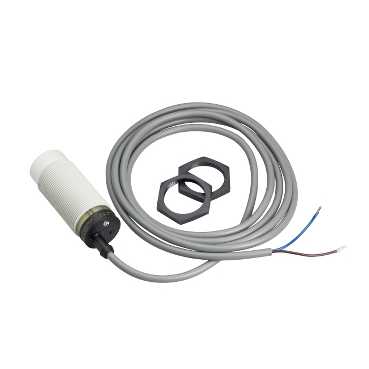

XT230A1PAL2
  • XT230A1PAL2
  • XT230A1PAL2

Ana
Ürün serisi OsiSense XT
sensör tipi Kapasitif yakınlık sensörü
ürüne özel uygulama Yalıtımlı ve iletken malzemelerin algılanması
sensör adı XT2
sensör tasarımı Silindir M30
boyut 74,5 mm
gövde tipi Sabit
dedektör gömme montaj kabulü Sıva altı monte edilemez
malzeme Plastik
muhafaza malzemesi Plastik
çıkış sinyalinin tipi Gizli
kablolama tekniği 3 telli
[Sn] nominal algılama mesafesi 15 mm
Dijital çıkış fonksiyonu 1 NA
çıkış devre tipi DC
Dijital çıkış tipi PNP
elektrikli bağlantı Kablo
kablo uzunluğu 2 m
[Us] nominal besleme gerilimi 12...24 V DCile ters polarite koruması
gecikme tepkisi < 10 ms
IP koruma derecesi IP67 çift yalıtımuyumluluk standardı IEC 60529

Tamamlayıcı
ISO dişi M30 x 1,5
algılama yüzeyi Ön
[Sa] güvenli çalışma mesafesi 0...11 mm
ayar bölgesi 0...17 mm
diferansiyel hareket < 1...20 % Sr
tekrarlama doğruluğu < % 5 Sr
tel yalıtım malzemesi PVC
durum LED'i 1 LED (sarı) için çıkış durumu göstergesi
besleme gerilimi limitleri 10...30 V DC
rezidüel akım <= 100 mA (açık durum)
koruma türü Kısa devre koruması
anahtarlama frekansı <= 150 Hz
gerilim düşüşü < 2,5 V (kapalı)
akım tüketimi < 15 mA
gecikme ilk açılışı < 100 ms
gecikme geri kazanımı < 10 ms
maksimum anahtarlama akımı 200 mA
işaret CE
ayarlama Potansiyometre ile hassasiyet
dişli uzunluğu 48.5 mm
uzunluk 74.5 mm
ürün ağırlığı 0.27 kg

Ortam
standartlar EN/IEC 60947-5-2
ürün sertifikaları CULus
çalışma için ortam hava sıcaklığı -10...60 °C
titreşim direnci 10 gn genlik = 1 mm (10...55 Hz)uyumluluk standardı IEC 60068-2-6
darbe dayanımı 30 gn (süre = 11 ms)uyumluluk standardı IEC 60068-2-27
elektrostatik deşarja direnç 4 kV (kontak)uyumluluk standardı IEC 61000-4-2
8 kV (hava)uyumluluk standardı IEC 61000-4-2

elektromanyetik alanlara direnç 3 V/muyumluluk standardı IEC 61000-4-3
hızlı geçici akımlara direnç 2 kVuyumluluk standardı IEC 61000-4-4

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 0918 - Schneider Electric declaration of conformity

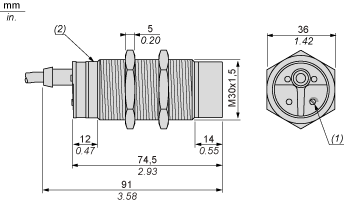

Dimensions


(1)Adjustment potentiometer(2)LED
