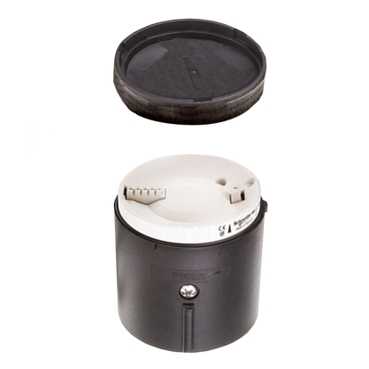

XVBC21

Ana Ürün serisi Harmony XVB Universal   ürün ya da bileşen tipi Kapaklı taban birimi   bileşen adı XVBC   gösterge bankası taban tipi Standart   malzeme Cam takviyeli poliamid taban birimi Polikarbonat kapak birimi

Tamamlayıcı sabitleme modu Doğrudan veya boru sabitleme   montaj çapı 70 mm   ürün varış yeri Hemen deşarj borusu birimi olmadan bankalar   kablo girişi Alt ve yan giriş   montaj stili Müşteri tarafından takılır, 5 birime kadar   terminallerin açıklaması ISO n°1 (COM-1)PW (COM-2)PW (COM-3)PW (COM-4)PW (COM-5)PW (GND)GROUND   ürün ağırlığı 0.19 kg

Ortam ürün sertifikaları CCC CSA C22-2 No 14 GOST UL 508   standartlar EN/IEC 60947-5-1   koruyucu bakım TC   depolama için ortam hava sıcaklığı -40...70 °C   NEMA koruma derecesi NEMA 4X iç mekan UL 508

Indicator Bank without “Flash” Discharge Tube UnitDimensions

Below drawing shows the minimum configuration of the product. Select the number of stages according to the product characteristics in order to get b dimension.

(1)Base unit(2)Illuminated or audible signalling unit XVBC•••, to be ordered separately(3)Cover (supplied with base unit)

Number of illuminated or audible signalling units (no “flash”)	b in mm	b in in.
1	138	5.43
2	201	7.91
3	264	10.39
4	327	12.87
5	390	15.35

Base Unit for Indicator BanksPanel Cut-out for Direct Fixing
