XVBC9B

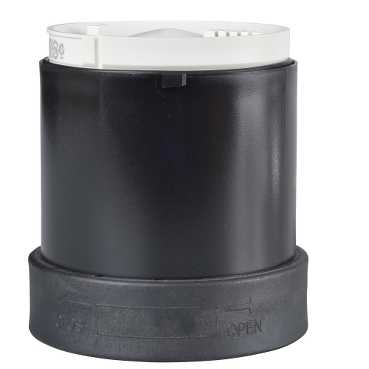

Ana Ürün serisi Harmony XVB Universal   ürün ya da bileşen tipi Gösterge bankası   gösterge ışığı veya gösterge bankası birimi tipi Sesli birim   montaj çapı 70 mm   bileşen adı XVBC   gürültü seviyesi 70...90 dB -de 1 m   [Us] nominal besleme gerilimi 12...48 V AC/DC

Tamamlayıcı sinyalleme tipi Sürekli veya kesintili alarm cihazı   montaj stili Müşteri tarafından takılır, 5 birime kadar   bağlantılar - terminaller Vida kelepçesi terminalleri : <= 1 x 1,5 mm² kablo uçlu   [Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 60947-1   nominal gerilim limiti 0,85...1,1 Unuyumluluk standardı IEC 60947-5-1   akım tüketimi < 15 mA   [Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı IEC 60947-1   temel frekans 2,8 kHz   CAD genel genişliği 70 mm   CAD genel yüksekliği 63 mm   CAD genel derinliği 70 mm   ürün ağırlığı 0.17 kg

Ortam ürün sertifikaları CCC CSA C22-2 No 14 GOST UL 508   standartlar EN/IEC 60947-5-1   koruyucu bakım TC   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...50 °C   elektrik çarpmasına karşı koruma sınıfı Sınıf I destek borusu üzerindeuyumluluk standardı IEC 61140 Sınıf II taban birimi üstündeuyumluluk standardı IEC 61140   IP koruma derecesi IP65 sabitleme tabanı XVBZ0 üzerinde.uyumluluk standardı IEC 60529 IP66 taban birimi üstündeuyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 4X (iç mekan)uyumluluk standardı UL 508

Indicator Bank without “Flash” Discharge Tube UnitDimensions

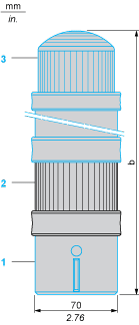

Below drawing shows the minimum configuration of the product. Select the number of stages according to the product characteristics in order to get b dimension.

(1)Base unit XVBC21, to be ordered separately(2)Illuminated or audible signalling unit(3)Cover (supplied with XVBC21 base unit)

Number of illuminated or audible signalling units (no “flash”)	b in mm	b in in.
1	138	5.43
2	201	7.91
3	264	10.39
4	327	12.87
5	390	15.35

Indicator Bank with “Flash” Discharge Tube UnitDimensions

Below drawing shows the minimum configuration of the product. Select the number of stages according to the product characteristics in order to get b dimension.

(1)Base unit XVBC07, to be ordered separately(2)Illuminated or audible signalling unit(3)“Flash” unit, to be ordered separately

Number of illuminated or audible signalling units other than “flash” tube	b in mm	b in in.
1	295	11.61
2	358	14.09
3	421	16.57
4	484	19.06

Indicator BankAdjustment of Audible Signal

By means of 4 microswitches located in the base of the buzzer:

• 2 switches marked 1 and 2 for selecting continuous or intermittent mode (Hz).

• 2 switches marked 3 and 4 for selecting the power (dB) of the audible signal.

Position of microswitches		Setting
1	2	Mode
1	1	continuous: 2.8 kHz
1	0	continuous: 2.8 kHz
0	1	intermittent: 5 Hz
0	0	intermittent: 1 Hz

Position of microswitches		Setting
3	4	Power
1	1	90 dB
0	1	85 dB
1	0	80 dB
0	0	70 dB
