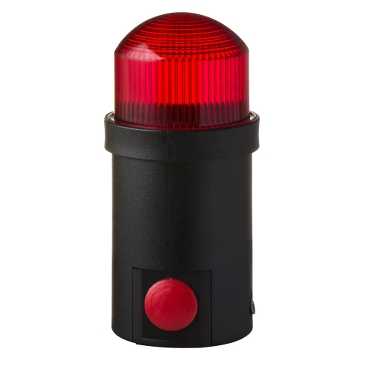

XVDLS34
  • XVDLS34
  • XVDLS34
  • XVDLS34

Ana
Ürün serisi Harmony XVD Optimum
ürün ya da bileşen tipi Eksiksiz minyatür gösterge ışığı
gösterge ışığı/gösterge bk birimi tipi Taban birimiile doğrudan sabitleme mod
Işıklı birim

sinyalleme tipi Sabit
montaj çapı 45 mm
bileşen adı XVDLS
malzeme Cam takviyeli poliamid (taban birimi)
Polikarbonat (ışıklı birim)

ışık kaynağı Kırmızı ampul dahil değil
ampul tipi Akkorile BA 15d
[Us] nominal besleme gerilimi <= 230 V
W cinsinden güç dağılımı < 5 W

Tamamlayıcı
bağlantılar - terminaller Vida kelepçesi terminalleri, baglanti kapasitesi: <= 1 x 1,5 mm² kablo uçlu
kablo girişi 1 giriş tapped için Pg 7
[Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 60947-1
[Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı IEC 60947-1
CAD genel genişliği 45 mm
CAD genel yüksekliği 104 mm
CAD genel derinliği 45 mm
terminallerin açıklaması ISO n°1 (COM-1)PW
(GND)GROUND

ürün ağırlığı 0.08 kg

Ortam
ürün sertifikaları CSA
UL

standartlar EN/IEC 60947-5-1
koruyucu bakım TC
çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 60536
IP koruma derecesi IP40uyumluluk standardı IEC 60529


Illuminated BeaconDimensions




Illuminated BeaconPanel Cut-out for Direct Fixing
