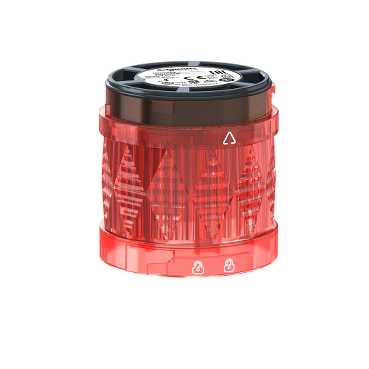

XVUC24

Ana Ürün serisi Harmony XVU   ürün ya da bileşen tipi Modüler ışıklı kolon   gösterge ışığı veya gösterge bankası birimi tipi LED ünitesi   montaj çapı 60 mm   bileşen adı XVU   ışık kaynağı LED kırmızı   cihaz uygulaması Otomotiv Makine araçları Ambalajlama makinesi

Tamamlayıcı sinyalleme tipi Sabit   montaj stili Müşteri tarafından takılır, 5 birime kadar Korna ile 4 üniteye kadar   malzeme PC (polikarbonat) V-0 aleve dayanıklıuyumluluk standardı UL 94 PC (polikarbonat) V-2 aleve dayanıklıuyumluluk standardı UL 94   [Us] nominal besleme gerilimi 24 V AC/DC   W cinsinden güç dağılımı <= 2 W   akım tüketimi <= 40 mA   uzunluk 50 mm   ürün ağırlığı 0.064 kg

Ortam ürün sertifikaları CE CSA RoHS UL   depolama için ortam hava sıcaklığı -40...70 °C   IP koruma derecesi IP65   çalışma için ortam hava sıcaklığı -25...50 °C   titreşim direnci 2 gn

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1422 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Illuminated LED UnitDimensions

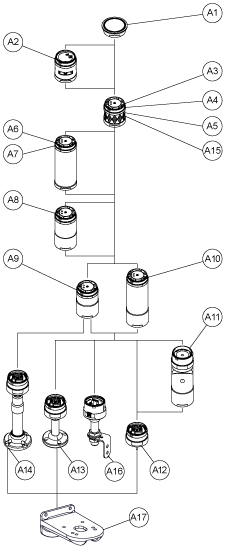

Modular Tower Lights Mounting

Drawing	Part number	Part name
A1	-	Top cover
	-	Top cover (Silver)
A2	XVUC9S	Buzzer unit
	XVUC9SQ	Buzzer unit (Silver)
A3	XVUC23	Green LED unit
	XVUC24	Red LED unit
	XVUC25	Orange LED unit
	XVUC26	Blue LED unit
	XVUC27	White LED unit
	XVUC28	Yellow LED unit
A4	XVUC29	Multi-LED unit
A5	XVUC29P	Multi-LED unit, Pulse signal
A6	XVUC9V	Sound unit
A7	XVUC9VP	Sound unit, Pulse signal
A8	XVUC020	Extender
	XVUC020Q	Extender (Silver)
A9	XVUC21B	DC body
	XVUC21BQ	DC body (Silver)
A10	XVUC21M	AC body NPN
	XVUC21MP	AC body PNP
	XVUC21MQP	AC body PNP (Silver)
A11	XVUZ06	Flexible option
A12	XVUZ01	Fixing Unit - Direct mounting (3 pins)
	XVUZ01Q	Fixing Unit - Direct mounting (Silver,3 pins)
	XVUZ03	Fixing Unit - Direct mounting (2 pins)
	XVUZ04	Fixing Unit - Direct mounting (4 pins)
A13	XVUZ02	Fixing Unit - Plate with Pole (100 mm)
	XVUZ02Q	Fixing Unit - Plate with Pole (100 mm, Silver)
	XVUZ400	Fixing Unit - Plate with Pole (400 mm)
	XVUZ800	Fixing Unit - Plate with Pole (800 mm)
A14	XVUZ05	Fixing Unit - Plate with adjustment pole (100-385 mm)
A15	XVUC43	Green LED unit, Flash
	XVUC44	Red LED unit, Flash
	XVUC45	Orange LED unit, Flash
	XVUC46	Blue LED unit, Flash
	XVUC47	White LED unit, Flash
	XVUC48	Yellow LED unit, Flash
A16	XVUZ100T	Fixing Unit - Metal bracket with pole (100 mm)
	XVUZ250T	Fixing Unit - Metal bracket with pole(250 mm)
	XVUZ400T	Fixing Unit - Metal bracket with pole (400 mm)
A17	XVUZ12	Fixing plate for use on vertical support - black
