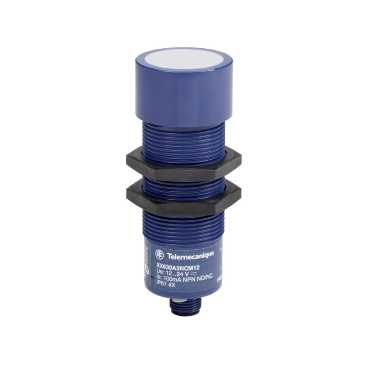

XX230A20PA00M12
  • XX230A20PA00M12

Ana
Ürün serisi OsiSense XX
sensör tipi Ultrasonik sensör
seri adı Uygulama
sensör adı XX2
sensör tasarımı Silindir M30
algılama sistemi Cisimden yansımalı
[Sn] nominal algılama mesafesi 2 m ayarlanabilir teach basmalı düğmesi ile
malzeme Plastik
çıkış sinyalinin tipi Gizli
Dijital çıkış fonksiyonu 2 NA
kablolama tekniği 4 telli
Dijital çıkış tipi PNP
[Us] nominal besleme gerilimi 12...24 V DCile ters polarite koruması
elektrikli bağlantı Erkek konnektör M12 4 pim
ürüne özel uygulama 2 boşaltma seviyesini izleme için
[Sd] algılama aralığı 0.12...2 m
ışın açısı 10 °
IP koruma derecesi IP67uyumluluk standardı IEC 60529

Tamamlayıcı
muhafaza malzemesi ULTEM
ön malzeme Silikon
diş tipi M30 x 1,5
besleme gerilimi limitleri 10...28 V DC
kullanılabilir işlev Without synchronisation mode
[Sa] güvenli çalışma mesafesi 0,12...2 m (teach modu)
maksimum diferansiyel hareket 2.5 mm
kör bölge 0...120 mm
iletim frekansı 200 kHz
tekrarlama doğruluğu 0.9 %
algılanacak nesneden 90° sapma açısı -10...10 °
algılanan nesnenin minimum boyutu Cylinder diameter 1.6 mm 0.635 m
durum LED'i 1 LED (yeşil/kırmızı (yanıp sönen)) için çıkış durumu
1 LED (yeşil/kırmızı (yanıp sönen)) için ayarlama desteği
1 LED (sarı) için mesafe göstergesi

akım tüketimi 100 mA
maksimum anahtarlama akımı 100 mAile aşırı yük ve kısa devre koruması
gerilim düşüşü < 1 V
gecikme ilk açılışı 1000 ms
gecikme tepkisi 150 ms
gecikme geri kazanımı 1000 ms
işaret CE
dişli uzunluğu 45 mm
yükseklik 35 mm
genişlik 35 mm
derinlik 85 mm
ürün ağırlığı 0.091 kg

Ortam
standartlar IEC 60947-5-2
çalışma için ortam hava sıcaklığı 0...50 °C
depolama için ortam hava sıcaklığı -10...80 °C
titreşim direnci +/-1 mmuyumluluk standardı IEC 60068-2-6 10...55 Hz
darbe dayanımı 30 gn her 3 eksende için 11 msuyumluluk standardı IEC 60068-2-27
elektrostatik deşarja direnç 8 kV seviye 4uyumluluk standardı IEC 61000-4-2
elektromanyetik alanlara direnç 10 V/m seviye 3uyumluluk standardı IEC 61000-4-3
hızlı geçici akımlara direnç 1 kV seviye 3uyumluluk standardı IEC 61000-4-4
