XY2CH13250
  • XY2CH13250
  • XY2CH13250
  • XY2CH13250
  • XY2CH13250

Ana
Ürün serisi Preventa XY2

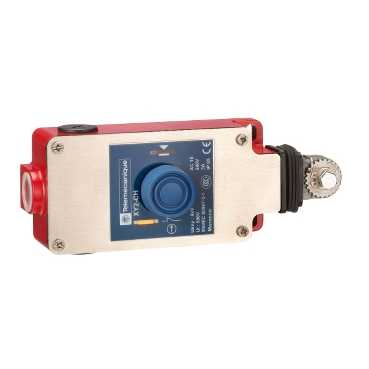

ürün ya da bileşen tipi Mandallama acil durdurma ipli çekme anahtarı
cihaz kısa adı XY2CH
muhafaza rengi Kırmızı RAL 3000
aşırı gerilim kategorisi Sınıf Iuyumluluk standardı EN/IEC 61140
Sınıf Iuyumluluk standardı NF C 20-030


Tamamlayıcı
yerel sinyalleme Pilot ışığı olmadan
kabloların sayısı 1
trigger cable maximum length 30 m
gövde malzemesi Zamak
kapak malzemesi Paslanmaz çelik
sıfırlama Koruyucu kapaklı Buton ile
kontak tipi ve düzenleme 1 NK + 1 NA
kontak işlemi Yavaş kesen
tetikleme kablosu bağlantı noktası RH veya LH tarafı
bağlantılar - terminaller Vida kelepçesi terminali 1 x 0,5...2 x 1,5 mm²
sıkma torku 0.8...1.2 N.m
kablo girişi sayısı 3 yivli giriş için Pg 13.5 kablo rakoru
güvenlik seviyesi Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarlauyumluluk standardı EN/ISO 13849-1
PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarlauyumluluk standardı EN/ISO 13849-1
SIL 3'e erişebilir uygun izleme sistemi ve doğru kablolarlauyumluluk standardı EN/IEC 61508

güvenlik güvenilirlik verisi B10d = 4000000ile 20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanıruyumluluk standardı IEC 60947-5-5
işaret CE
mekanik dayanıklılık 800000 cycles
kablo destekleri arasındaki mesafe 5 m
[Ie] nominal çalışma akımı 3 A -de 240 V AC-15, A300uyumluluk standardı EN/IEC 60947-5-1 ek A
0,27 A -de 250 V DC-13, Q300uyumluluk standardı EN/IEC 60947-5-1 ek A

[Ithe] klasik muhafazalı termik akım 10 A
[Ui] nominal yalıtım voltajı 500 V (kirlilik derecesi: 3)uyumluluk standardı EN/IEC 60947-1
300 V (degree of pollution: uyumluluk standardı UL 508

[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-1
pozitif açıklık Ileuyumluluk standardı EN/IEC 60947-5-1
terminaller arasında direnç <= 25 MOhmuyumluluk standardı NF C 93-050 yöntem A
<= 25 MOhmuyumluluk standardı EN/IEC 60255-7 kategori 3

kısa devre koruması 10 A tarafindan gG kartuş sigortasıuyumluluk standardı EN/IEC 60269
terminallerin açıklaması ISO n°1 (13-14)NO
(21-22)NC

ürün ağırlığı 0.865 kg

Ortam
standartlar EN/IEC 60204-1
EN/IEC 60947-5-1
EN/IEC 60947-5-5
EN/ISO 13850
Makine yönergesi 2006/42/EC
Iş ekipmanı yönergesi 2009/104/EC

ürün sertifikaları UL için kategori NISD acil durdurma cihazları
UL için kategori NISD acil durdurma cihazları
CCC

koruyucu bakım TC
çalışma için ortam hava sıcaklığı -25...70 °C
depolama için ortam hava sıcaklığı -40...70 °C
titreşim direnci 10 gn[Alan](f =[Alan] 10...150 Hz)uyumluluk standardı EN/IEC 60068-2-6
darbe dayanımı 50 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27
IP koruma derecesi IP65 için uyumluluk standardı IEC 60529

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1004 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

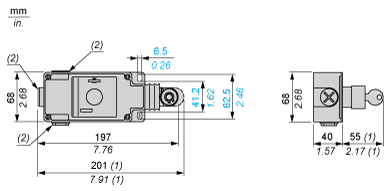

Dimensions


(1)Maximum extension.(2)Tapped entry for n° 13 (Pg 13.5) cable entry

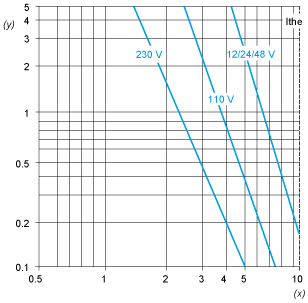

Electrical CurvesAC Supply 50/60 Hz Inductive Circuit

2-pole Contact Block


YMillions of operating cyclesXCurrent in A

DC Supply Power Broken in for 1 Million Operating Cycles Inductive Circuit

Voltage

V

24

48

120

W

13

9

7
