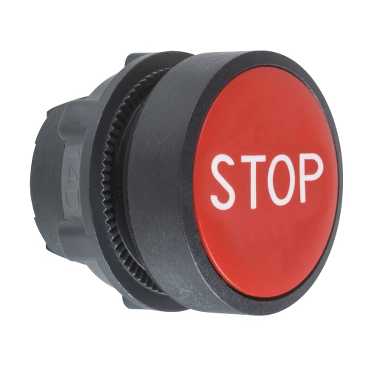

ZB5AA434


Ana
Ürün serisi Harmony XB5
ürün ya da bileşen tipi Işıksız Buton için başlık
cihaz kısa adı ZB5
şev malzemesi Plastik
montaj çapı 22 mm
bölünemez miktar başına satış 1
sinyalleme birimi başlığı biçimi Yuvarlak
operatörün tipi Yaylı dönüş
operatör profili Kırmızı sıva altı, beyaz STOP

Tamamlayıcı
CAD genel genişliği 29 mm
CAD genel yüksekliği 29 mm
CAD genel derinliği 28 mm
ürün ağırlığı 0.018 kg
mekanik dayanıklılık 5000000 cycles
istasyon adı XALD 1...5 kesim
XALK 2...5 kesim
elektrik yapısı kodu C1 için <= 9 kontaklar kullanilarak tek bloklar ön montaj
C2 için <= 9 kontaklar kullanilarak tek ve çift bloklar ön montaj
C11 için <= 3 kontaklar kullanilarak tek bloklar ön montaj
C15 için 1 kontaklar kullanilarak tek bloklar ön montaj
SF1 için <= 3 kontaklar kullanilarak tek bloklar ön montaj
SR1 için <= 3 kontaklar kullanilarak tek bloklar arka montaj

Ortam
koruyucu bakım TH
depolama için ortam hava sıcaklığı -40...70 °C
çalışma için ortam hava sıcaklığı -25...70 °C
elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 60536
IP koruma derecesi IP66uyumluluk standardı IEC 60529
NEMA koruma derecesi NEMA 13
NEMA 4X
yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C,mesafe: 0,1 m
IK koruma derecesi IK03uyumluluk standardı IEC 50102
standartlar EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
ürün sertifikaları BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listeli
darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27
titreşim direnci 5 gn[Alan](f =[Alan]2...500 Hz)uyumluluk standardı IEC 60068-2-6


Dimensions

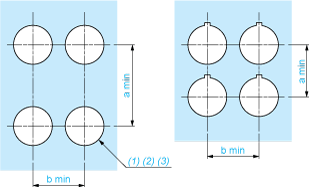

Panel Cut-out for Pushbuttons, Switches and Pilot Lights (Finished Holes, Ready for Installation)Connection by Screw Clamp Terminals or Plug-in Connectors or on Printed Circuit Board


(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 0+0.4) / Ø0.89 in. recommended (Ø0.88 in. 0+0.016)

Connections

a in mm

a in in.

b in mm

b in in.

By screw clamp terminals or plug-in connector

40

1.57

30

1.18

By Faston connectors

45

1.77

32

1.26

On printed circuit board

30

1.18

30

1.18

Detail of Lug Recess


(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 0+0.4) / Ø0.89 in. recommended (Ø0.88 in. 0+0.016)



Pushbuttons, Switches and Pilot Lights for Printed Circuit Board ConnectionPanel Cut-outs (Viewed from Installer’s Side)


A:30 mm min. / 1.18 in. min.B:40 mm min. / 1.57 in. min.

Printed Circuit Board Cut-outs (Viewed from Electrical Block Side)

Dimensions in mm


A:30 mm min.B:40 mm min.

Dimensions in in.


A:1.18 in. min.B:1.57 in. min.

General Tolerances of the Panel and Printed Circuit Board

The cumulative tolerance must not exceed 0.3 mm / 0.012 in.: T1 + T2 = 0.3 mm max.

Installation Precautions

  • Minimum thickness of circuit board: 1.6 mm / 0.06 in.

  • Cut-out diameter: 22.4 mm ± 0.1 / 0.88 in. ± 0.004

  • Orientation of body/fixing collar ZB5AZ009: ± 2°30’ (excluding cut-outs marked a and b).

  • Tightening torque of screws ZBZ006: 0.6 N.m (5.3 lbf.in) max.

  • Allow for one ZB5AZ079 fixing collar/pillar and its fixing screws:

    • every 90 mm / 3.54 in. horizontally (X), and 120 mm / 4.72 in. vertically (Y).

    • with each selector switch head (ZB5AD•, ZB5AJ•, ZB5AG•).

The fixing centers marked a and b are diagonally opposed and must align with those marked 4 and 5.


(1)Head ZB5AD•(2)Panel(2)Nut(4)Printed circuit board

Mounting of Adapter (Socket) ZBZ01•

  • 1 2 elongated holes for ZBZ006 screw access

  • 2 1 hole Ø 2.4 mm ± 0.05 / 0.09 in. ± 0.002 for centring adapter ZBZ01•

  • 3 8 × Ø 1.2 mm / 0.05 in. holes

  • 4 1 hole Ø 2.9 mm ± 0.05 / 0.11 in. ± 0.002, for aligning the printed circuit board (with cut-out marked a)

  • 5 1 elongated hole for aligning the printed circuit board (with cut-out marked b)

  • 6 4 holes Ø 2.4 mm / 0.09 in. for clipping in adapter ZBZ01•

Dimensions An + 18.1 relate to the Ø 2.4 mm ± 0.05 / 0.09 in. ± 0.002 holes for centring adapter ZBZ01•.
