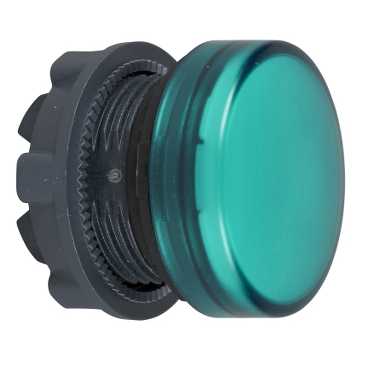

ZB5AV03

Ana Ürün serisi Harmony XB5   ürün ya da bileşen tipi Pilot ışığı için başlık   ürün uyumluluğu BA 9s   cihaz kısa adı ZB5   şev malzemesi Plastik   montaj çapı 22 mm   bölünemez miktar başına satış 1   sinyalleme birimi başlığı biçimi Yuvarlak   başlık/operatör veya lens rengi Yeşil   operatör ek bilgisi Daz lens ile

Tamamlayıcı CAD genel genişliği 29 mm   CAD genel yüksekliği 29 mm   CAD genel derinliği 31 mm   ürün ağırlığı 0.018 kg   istasyon adı XALD 1...5 kesim XALK 2...5 kesim   elektrik yapısı kodu P3 ön montajile BA 9s P4 ön montajile BA 9s ve transformatör PF2 ön montajile BA 9s

Ortam koruyucu bakım TH   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...70 °C   elektrik çarpmasına karşı koruma sınıfı Sınıf II IEC 60536   IP koruma derecesi IP66uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 13 NEMA 4X   yüksek basınçlı rondelaya direnç 7000000 Pa -de 55 °C,mesafe: 0,1 m   IK koruma derecesi IK05uyumluluk standardı IEC 50102   standartlar EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-5 JIS C 4520 UL 508 CSA C22.2 No 14   titreşim direnci 5 gn[Alan](f =[Alan]2...500 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27

Dimensions

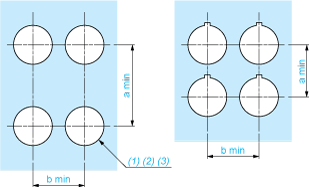

Panel Cut-out for Pushbuttons, Switches and Pilot Lights (Finished Holes, Ready for Installation)Connection by Screw Clamp Terminals or Plug-in Connectors or on Printed Circuit Board

(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 ₀^+0.4) / Ø0.89 in. recommended (Ø0.88 in. ₀^+0.016)

Connections	a in mm	a in in.	b in mm	b in in.
By screw clamp terminals or plug-in connector	40	1.57	30	1.18
By Faston connectors	45	1.77	32	1.26
On printed circuit board	30	1.18	30	1.18

Detail of Lug Recess

(1)Diameter on finished panel or support(2)For selector switches and Emergency stop buttons, use of an anti-rotation plate type ZB5AZ902 is recommended.(3)Ø22.5 mm recommended (Ø22.3 ₀^+0.4) / Ø0.89 in. recommended (Ø0.88 in. ₀^+0.016)

Pushbuttons, Switches and Pilot Lights for Printed Circuit Board ConnectionPanel Cut-outs (Viewed from Installer’s Side)

A:30 mm min. / 1.18 in. min.B:40 mm min. / 1.57 in. min.

Printed Circuit Board Cut-outs (Viewed from Electrical Block Side)

Dimensions in mm

A:30 mm min.B:40 mm min.

Dimensions in in.

A:1.18 in. min.B:1.57 in. min.

General Tolerances of the Panel and Printed Circuit Board

The cumulative tolerance must not exceed 0.3 mm / 0.012 in.: T1 + T2 = 0.3 mm max.

Installation Precautions

• Minimum thickness of circuit board: 1.6 mm / 0.06 in.

• Cut-out diameter: 22.4 mm ± 0.1 / 0.88 in. ± 0.004

• Orientation of body/fixing collar ZB5AZ009: ± 2^°30’ (excluding cut-outs marked a and b).

• Tightening torque of screws ZBZ006: 0.6 N.m (5.3 lbf.in) max.

• Allow for one ZB5AZ079 fixing collar/pillar and its fixing screws:

  • every 90 mm / 3.54 in. horizontally (X), and 120 mm / 4.72 in. vertically (Y).

  • with each selector switch head (ZB5AD•, ZB5AJ•, ZB5AG•).

The fixing centers marked a and b are diagonally opposed and must align with those marked 4 and 5.

(1)Head ZB5AD•(2)Panel(2)Nut(4)Printed circuit board

Mounting of Adapter (Socket) ZBZ01•

• 1 2 elongated holes for ZBZ006 screw access

• 2 1 hole Ø 2.4 mm ± 0.05 / 0.09 in. ± 0.002 for centring adapter ZBZ01•

• 3 8 × Ø 1.2 mm / 0.05 in. holes

• 4 1 hole Ø 2.9 mm ± 0.05 / 0.11 in. ± 0.002, for aligning the printed circuit board (with cut-out marked a)

• 5 1 elongated hole for aligning the printed circuit board (with cut-out marked b)

• 6 4 holes Ø 2.4 mm / 0.09 in. for clipping in adapter ZBZ01•

Dimensions An + 18.1 relate to the Ø 2.4 mm ± 0.05 / 0.09 in. ± 0.002 holes for centring adapter ZBZ01•.
