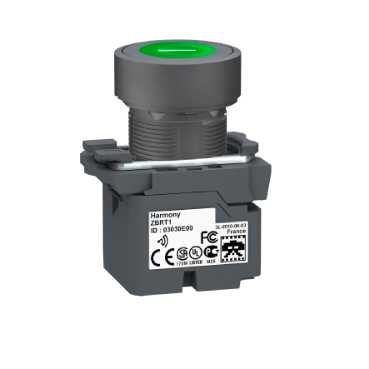

ZB5RTA331

Ana Ürün serisi Harmony XB5   ürün ya da bileşen tipi Kablosuz ve pilsiz iletici   cihaz kısa adı XB5R   şev malzemesi Plastik   sabitleme bileziği malzemesi Plastik   montaj çapı 22 mm   iletim frekansı 2405 MHz   seviye veya sınıf 5M00G7W   antenna type Omnidirectional

Tamamlayıcı sinyalleme birimi başlığı biçimi Yuvarlak   operatörün tipi Iletici ile yaylı dönüş basmalı düğme   operatör profili Sıva altı yeşil (beyaz I isaret)   W cinsinden nominal güç <= 1 mW   kanalların sayısı 1   modulation technique O-QPSK   bant genişliği 5 MHz   anten kazancı 0 dBi   gömme derinliği <= 42 mm   CAD genel yüksekliği 41.5 mm   CAD genel genişliği 30 mm   CAD genel derinliği 43 mm   ürün ağırlığı 0.045 kg   çalışma hareketi 4,3 mm toplam hareket   çalışma gücü < 25 N K/A değişimi elektrik durumu   mekanik dayanıklılık Serbest düşme direnci (test seviyesi: 1000 mm)uyumluluk standardı EN/IEC 60068-2-32   standartlar EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14   radyo anlaşması RSS SRRC ICASA ANATEL ARIB T66 FCC   haberleşme port protokolü Zigbee (yeşil güç) -de 2,4 GHzuyumluluk standardı IEEE 802.15.4   maksimum algılama mesafesi 100 m serbest alanda 25 m plastik kutu tipinde XAL D verici ve metal bir muhafazada alıcı 300 m kutu tipinde XAL D verici, metal bir muhafazada alıcı ve kullanım röle anteni   alım zamanı 2 ms   yanıt süresi < 2 msn   emisyon gücü 3 mW   sabitleme modu Sabitleme somunu baş altı, nominal tork: 2,2 N.m, nominal tork: +/- 0,2 N.m)   istasyon adı XALD 1...5 kesim XALK 2...5 kesim   elektrik yapısı kodu PW1

Ortam depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...55 °C   bağıl nem 95 % -de 70 °C yoğuşmasız   IP koruma derecesi IP65 açık ön yüzuyumluluk standardı IEC 60529 IP30 açık arka yüzuyumluluk standardı IEC 60529 IP65 açık ön yüzuyumluluk standardı UL Tip 12   IK koruma derecesi IK03uyumluluk standardı IEC 50102   mekanik dayanıklılık 1000000 cycles   darbe dayanımı 25 gn (süre = 6 ms) için6000 şok uyumluluk standardı IEC 60068-2-27 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27   titreşim direnci 5 gn (f= 11...500 Hz) uyumluluk standardı IEC 60068-2-6 +/- 10 mm (f= 2...11 Hz) uyumluluk standardı IEC 60068-2-6   elektromanyetik uyumluluk Endüstriyel ortamlara bağışıklık Yayılmalı emisyon Elektrostatik deşarj bağışıklık testi (test seviyesi:8 kV - serbest havada (yalıtım parçalarında)) Elektrostatik deşarj bağışıklık testi (test seviyesi:6 kV - kontakta (metal parçalarda)) Elektromanyetik alanlara duyarlılık (test seviyesi:10 V/m - 80...2000 MHz) Elektromanyetik alanlara duyarlılık (test seviyesi:3 V/m - 80...2700 MHz, mesafe = 20 m)   ürün sertifikaları CCC CSA C-Tick GOST UL BT 2006/95/EC   direktifler 2004/108/EC - elektromanyetik uyumluluk 1999/5/EC - R&TTE directive

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1040 - Schneider Electric declaration of conformity

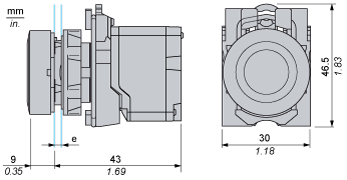

Wireless and Batteryless Pushbutton - TransmitterWith Plastic Pushbutton without Cap

e:panel thickness 1 to 6 mm / 0.039 to 0.24 in.

Transmitter Mounting

Transmitter Clearance in Free Field Unobstructed

(1):Receiver(2):Transmitter

Transmitter Clearance in a Metal Enclosure

(1):Metal enclosure(2):Transmitter

The range is reduced if the transmitter is placed in a metal enclosure (reduction factor:approx 10%)

Glass window	10...20 %
Plaster wall	30...45 %
Brick wall	60 %
Concrete wall	70...80 %
Metal structure	50...100 %
