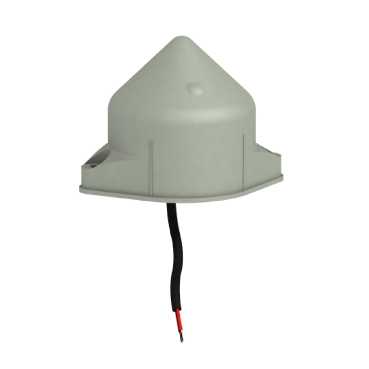

ZBRA1

Ana Ürün serisi Harmony XB5R   ürün ya da bileşen tipi Kablosuz ve pilsiz seri   cihaz kısa adı ZBRA   ürün varış yeri XB5R ve XB4R Ø 22 mm kontrol birimleri için   kontrol istasyonu uygulaması Alıcı-verici (emisyon ve alım)   muhafazanın tabanının rengi Siyah RAL 9011   kapağın rengi Şeffaf   malzeme Polikarbonat   transmission frequency 2405 MHz içiniletici 2405 MHz içinalıcı   seviye veya sınıf 5M00G7W   antenna type Omnidirectional

Tamamlayıcı haberleşme port protokolü Zigbee yeşil güç -de 2,4 GHzuyumluluk standardı IEEE 802.15.4   anten kazancı 0 dBi   maksimum algılama mesafesi 300 m kutu tipinde XAL D verici, metal bir muhafazada alıcı ve kullanım röle anteni   emisyon gücü < 3 mW   [Us] nominal besleme gerilimi 24...240 V AC/DC 50/60 Hz - 10...10 %   W cinsinden güç tüketimi <= 4 W AC/DC   çalışma konumu Dikey   durum LED'i 1 LED yeşil için güç AÇIK 1 LED yeşil için emisyon sinyali   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   nominal kısa süresi güç frekansı dayanma gerilimi 4 kV 50 Hzuyumluluk standardı EN/IEC 60947-5-1   [Uimp] nominal darbe dayanım voltajı 4 kV   elektrikli bağlantı 2 iletken kablosu esnekile 5 m uzunluk, kesit: 0.34 mm² uyumluluk standardı EN/IEC 60947-1   sıkma torku 0.6 N.m uyumluluk standardı EN/IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   kısa devre koruması 0,4 A sigorta hızlı çalışan   W cinsinden nominal güç <= 1 mW   kanalların sayısı 1   modulation technique O-QPSK   bant genişliği 5 MHz   ürün ağırlığı 0.2 kg

Ortam depolama için ortam hava sıcaklığı -40...70 °C   bağıl nem 90 % -de -20...55 °C yoğuşmasız uyumluluk standardı ETSI EN 300 440-1   elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı IEC 61140   IP koruma derecesi IP65 uyumluluk standardı IEC 60529 -de 55 °C, 0,1 m   kirletme derecesi 3uyumluluk standardı IEC 60664-1   IK koruma derecesi IK03uyumluluk standardı EN 50102   radyo anlaşması RSS SRRC ANATEL, tip IIIuyumluluk standardı ETSI EN 301 489-3 ARIB T66, sınıf 2uyumluluk standardı ETSI EN 301 489-3 FCC, kategori 2uyumluluk standardı ETSI EN 300 440-1 ICASA, kategori 1uyumluluk standardı ETSI EN 300 440-1   ürün sertifikaları CCC CE CSA C-Tick GOST UL BT 2006/95/EC   direktifler 2004/108/EC - elektromanyetik uyumluluk 1999/5/EC - R&TTE directive   titreşim direnci +/-0,5 mm (f= 10...55 Hz) uyumluluk standardı IEC 60068-2-6 6 gn (f= 55...150 Hz) uyumluluk standardı IEC 60068-2-6   darbe dayanımı 25 gn (süre = 6 ms) için6000 şok uyumluluk standardı IEC 60068-2-27 15 gn (süre = 11 ms) içinyarım sinüs dalgası hızlandırma uyumluluk standardı IEC 60068-2-27   yalıtım direnci > 500 MOhm -de 500 V DC uyumluluk standardı NF C 20030   [Ui] nominal yalıtım voltajı 250 Vuyumluluk standardı IEC 60664-1   elektromanyetik uyumluluk Endüstriyel ortamlara bağışıklıkuyumluluk standardı EN/IEC 61000-6-2 Mikro kırılmalara ve gerilim düşüşlerine bağışıklıkuyumluluk standardı IEC 61000-4-11 Iletimli emisyonuyumluluk standardı EN 300-489-1 Elektrostatik deşarj bağışıklık testi (test seviyesi:8 kV - serbest havada (yalıtım parçalarında))uyumluluk standardı IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi (test seviyesi:6 kV - kontakta (metal parçalarda))uyumluluk standardı IEC 61000-4-2 Elektromanyetik alanlara duyarlılık (test seviyesi:10 V/m - 80...2000 MHz)uyumluluk standardı IEC 61000-4-3 Elektromanyetik alanlara duyarlılık (test seviyesi:3 V/m - 80...2700 MHz, mesafe = 20 m)uyumluluk standardı IEC 61000-4-3 Iletimli ve yayılmalı emisyonlar, sınıf Buyumluluk standardı CISPR 22 Elektrik hızlı geçici/patlama bağışıklık testi (test seviyesi:2 kVuyumluluk standardı IEC 61000-4-4 1,2/50 µs şok dalgaları bağışıklık testi (test seviyesi:1 kV - diferansiyel mod)uyumluluk standardı IEC 61000-4-5 1,2/50 µs şok dalgaları bağışıklık testi (test seviyesi:2 kV - ortak mod)uyumluluk standardı IEC 61000-4-5 Iletimli RF kesintileri (test seviyesi:10 Vuyumluluk standardı IEC 61000-4-6 Yayılmalı emisyonuyumluluk standardı ETSI EN 300 440-1 Iletimli emisyonuyumluluk standardı ETSI EN 300 489-3 Yayılmalı emisyonuyumluluk standardı ETSI EN 300 440-2

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1129 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

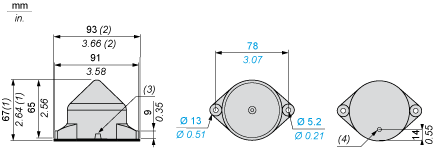

Relay-Antenna

(1)Knock-out for wire routing, maximum capacity 14 mm/0.55 in.(2)With seal(3)Radial cable route(4)Axial cable route

Antenna Mounting

The antenna is installed following his vertical axis

Antenna Clearance in a Metal Enclosure

(1):Metal enclosure(2):Relay Antenna(3):Transmitter(4):Receiver

The range is reduced if the transmitter is placed in a metal enclosure (reduction factor:approx 10%).

Glass window	10...20 %
Plaster wall	30...45 %
Brick wall	60 %
Concrete wall	70...80 %
Metal structure	50...100 %
