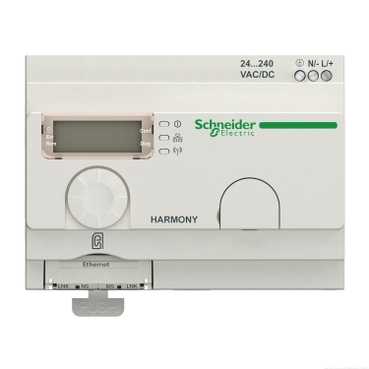

ZBRN1

Ana Ürün serisi Harmony   ürün ya da bileşen tipi Kablosuz erişim noktası   cihaz kısa adı ZBRN1   ürüne özel uygulama PLC için arayüz   modülün fonksiyonu Tek kararlı   haberleşme port protokolü Zigbee yeşil güç -de 2,4 GHzuyumluluk standardı IEEE 802.15.4   antenna type Integrated   transmission frequency 2405 MHz içinalıcı

Tamamlayıcı [Us] nominal besleme gerilimi 24...240 V AC/DC -de 50/60 Hz (- 10...10 %)   mikro kırılmalara bağışıklık 10 ms   maksimum algılama mesafesi 100 m (serbest alanda) 25 m (plastik kutu tipinde XAL D verici ve metal bir muhafazada alıcı) 40 m (kutu tipinde XAL D verici, metal bir muhafazada alıcı ve kullanım röle anteni) 60 m (XAL D tipi plastik kutuda verici ve röle anten kullanımı)   yanıt süresi < 30 msn verici yerine oturduktan sonra   kanal kullanımı <= 60   W cinsinden güç tüketimi <= 4 W AC/DC   kesme kapasitesi 15 W   kesme kapasitesi 750 VA   kontrol devresi frekansı 50...60 Hz +/- 10 %   kısa devre koruması 16 A tarafindan GB2 devre kesici   çalışma konumu Herhangi bir konum olmadan deger kaybi   elektrikli bağlantı 1 iletken kablosu uygun olarak IEC 60947-1 0,2...4 mm² uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 AWG 24...AWG 12 katı IEC 60947-1 kablo uçsuz uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 IEC 60947-1 2 iletken kablosu uygun olarak IEC 60947-1 0,2...1,5 mm² uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 AWG 24...AWG 16 katı IEC 60947-1 kablo uçsuz uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 IEC 60947-1 1 iletken kablosu uygun olarak IEC 60947-1 0,2...0,75 mm² uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 AWG 24...AWG 14 esnek IEC 60947-1 kablo uçlu uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 IEC 60947-1 2 iletken kablosu uygun olarak IEC 60947-1 0,2...2,5 mm² uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 AWG 24...AWG 18 esnek IEC 60947-1 kablo uçlu uyumluluk standardı IEC 60947-1 uyumluluk standardı IEC 60947-1 IEC 60947-1   sıkma torku 0,35...0,4 N.m uyumluluk standardı EN/IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   durum LED'i 1 LED (yeşil) : güç AÇIK 1 LED (sarı) : haberleşme ağı 5 LED (kırmızı) : fonksiyon modu 1 LED (yeşil ve sarı) : alınan sinyal   montaj desteği 35 mm simetrik DIN rayıuyumluluk standardı EN/IEC 60715 Montaj plakası   nominal kısa süresi güç frekansı dayanma gerilimi 1,5 kV -de 50 Hzuyumluluk standardı EN/IEC 60947-5-1   [Uimp] nominal darbe dayanım voltajı 4 kV   kesinti dayanımı 1 kV (diferansiyel mod)uyumluluk standardı IEC 61000-4-5 2 kV (ortak mod)uyumluluk standardı IEC 61000-4-5   genişlik 122 mm   yükseklik 90 mm   derinlik 60 mm   ürün ağırlığı 0.26 kg   anten kazancı 0 dBi   işaret CE   entegre bağlantı tipi Ethernet Modbus TCP/IP (RJ45 Modbus TCP ağı) 10/100 Mbit/s 2 bükülmüş çift   veri depolama ekipmanı SD kart   topoloji Zincir bağlantı veya tap bağlantısı ile bağlı cihazlar   port Ethernet 10BASE-T/100BASE-T   kablo uzunluğu 0...1000 m   web hizmetleri Ön tanımlı web sayfaları konfigürasyonu

Ortam radyo anlaşması SRRC ICASA ANATEL tip IIIuyumluluk standardı ETSI EN 301 489-3 FCC kategori 2uyumluluk standardı ETSI EN 300 440-1 RSS kategori 1uyumluluk standardı ETSI EN 300 440-1   ürün sertifikaları CCC CE CSA C-Tick GOST UL   direktifler 2004/108/EC - elektromanyetik uyumluluk 2006/95/EC - alçak gerilim direktifi 1999/5/EC - R&TTE directive   standartlar EN/IEC 60950-1 EN/IEC 61131-2 UL 508 EN 62311 CSA C22.2 No 14 ETSI EN 300 440-2 ETSI EN 300 328   depolama için ortam hava sıcaklığı -40...70 °C   bağıl nem 90 % (-25...55 °C) yoğuşmasız uyumluluk standardı ETSI EN 300 440-1   çalışma yüksekliği 0...2000 m   depolama yüksekliği 0...3000 m   titreşim direnci +/- 3,5 mm (f= 5...14 Hz) uyumluluk standardı IEC 60068-2-6 1 gn (f= 5...150 Hz) pano montajı üzerine uyumluluk standardı IEC 60068-2-6 2 gn (f= 8...150 Hz) DIN rayı üzerine uyumluluk standardı IEC 60068-2-6   darbe dayanımı 10 gn (6000 şok süresince 16 ms) uyumluluk standardı IEC 60068-2-27   IP koruma derecesi IP20 (terminaller) IP20 (muhafaza)uyumluluk standardı IEC 60529   kirletme derecesi 2uyumluluk standardı IEC 60664-1   elektromanyetik uyumluluk 1,2/50 µs şok dalgaları bağışıklık testi :1 kV (diferansiyel mod)uyumluluk standardı IEC 61000-4-5 1,2/50 µs şok dalgaları bağışıklık testi :2 kV (ortak mod)uyumluluk standardı IEC 61000-4-5 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık :10 msnuyumluluk standardı IEC 61000-4-11   dielektrik gücü 3000 V AC giriş ve çıkış arasında 4250 V DC giriş ve çıkış arasında 1500 V AC giriş ve topraklama arasında 2150 V DC giriş ve topraklama arasında

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1402 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

Access PointDimensions

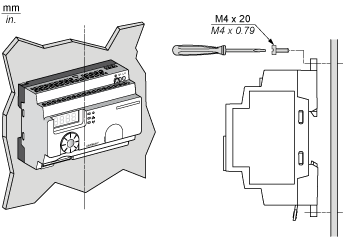

Access Point on a Mounting Panel

The Access Point is installed according to its vertical axis

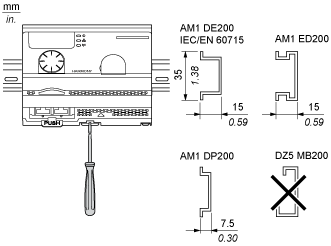

Access Point on DIN rail Mounting

ClearancesMaximum Distance between Transmitter and the Access Point in Free Field Unobstructed

(1)Transmitter(2)Access Point

Maximum Distance between Transmitter and the Access Point in a Metal enclosure without a Relay Antenna

(1)Transmitter(3)Access Point in a Metal enclosure

Maximum Distance between Transmitter and the Access Point in a Metal Enclosure with a Relay Antenna

(1)Transmitter(3)Access Point in a Metal enclosure(4)Relay Antenna

Maximum Distance between Transmitter and the Access Point in a Metal Enclosure with a Passive Antenna

(1)Transmitter(2)External Antenna(3)Access Point in a Metal enclosure

The range is reduced if the transmitter is placed in a metal enclosure (reduction factor : approx 10%)

Glass window	10...20 %
Plaster wall	30...45 %
Brick wall	60 %
Concrete wall	70...80 %
Metal structure	50...100 %

Access Point Clearances

(1)Power Supply(2)Programmable Logic Controller
