ZBRP1
  • ZBRP1
  • ZBRP1
  • ZBRP1
  • ZBRP1

Ana
Ürün serisi Harmony XB5
ürün ya da bileşen tipi Kablosuz ve pilsiz iletici
cihaz kısa adı XB5R
şev malzemesi Plastik
iletim frekansı 2405 MHz
seviye veya sınıf 5M00G7W
antenna type Omnidirectional

Tamamlayıcı
W cinsinden nominal güç <= 1 mW
kanalların sayısı 1
modulation technique O-QPSK
bant genişliği 5 MHz
anten kazancı 0 dBi
CAD genel yüksekliği 144 mm
CAD genel genişliği 56 mm
CAD genel derinliği 38 mm
ürün ağırlığı 0.15 kg
itme gücü >= 45 N (etkinleştiriliyor)
1000 N (maksimum)

mekanik dayanıklılık Serbest düşme direnci (test seviyesi: 1000 mm)uyumluluk standardı EN/IEC 60068-2-32
standartlar EN/IEC 60947-1
EN/IEC 60947-5-1
UL 508
CSA C22.2 No 14

radyo anlaşması RSS
SRRC
ICASA
ANATEL
ARIB T66
FCC

haberleşme port protokolü Zigbee (yeşil güç) -de 2,4 GHzuyumluluk standardı IEEE 802.15.4
maksimum algılama mesafesi 100 m serbest alanda
25 m plastik kutu tipinde XAL D verici ve metal bir muhafazada alıcı
300 m kutu tipinde XAL D verici, metal bir muhafazada alıcı ve kullanım röle anteni

alım zamanı 2 ms
yanıt süresi < 2 msn
emisyon gücü 3 mW
sabitleme modu Vidayla, nominal tork: 2 N.m, nominal tork: +/- 0,2 N.m)
montaj modu Panel montajlı
2 halat arasında

çalışma konumu Herhangi bir konum

Ortam
depolama için ortam hava sıcaklığı -40...70 °C
çalışma için ortam hava sıcaklığı -25...70 °C
bağıl nem 95 % -de 70 °C yoğuşmasız
IP koruma derecesi IP66 açık dış mekanuyumluluk standardı IEC 60529
NEMA koruma derecesi NEMA 4X için dış mekan kurulum
IK koruma derecesi IK05uyumluluk standardı IEC 50102
mekanik dayanıklılık 1000000 cycles
darbe dayanımı 25 gn (süre = 6 ms) için6000 şok uyumluluk standardı IEC 60068-2-27
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırmauyumluluk standardı IEC 60068-2-27

titreşim direnci 5 gn (f= 11...500 Hz) uyumluluk standardı IEC 60068-2-6
+/- 10 mm (f= 2...11 Hz) uyumluluk standardı IEC 60068-2-6

elektromanyetik uyumluluk Endüstriyel ortamlara bağışıklık
Yayılmalı emisyon
Elektrostatik deşarj bağışıklık testi (test seviyesi:8 kV - serbest havada (yalıtım parçalarında))
Elektrostatik deşarj bağışıklık testi (test seviyesi:6 kV - kontakta (metal parçalarda))
Elektromanyetik alanlara duyarlılık (test seviyesi:10 V/m - 80...2000 MHz)
Elektromanyetik alanlara duyarlılık (test seviyesi:3 V/m - 80...2700 MHz, mesafe = 20 m)

ürün sertifikaları CCC
CSA
C-Tick
GOST
UL
BT 2006/95/EC

direktifler 2004/108/EC - elektromanyetik uyumluluk
1999/5/EC - R&TTE directive


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1246 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

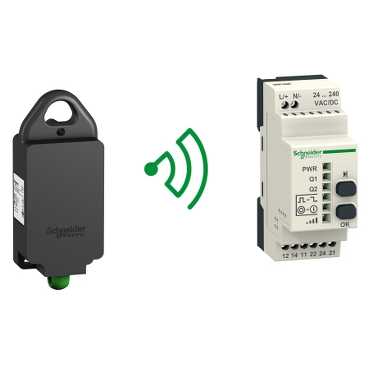

Wireless and Batteryless Rope Pull Switch Transmitter

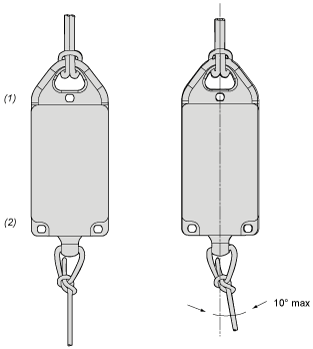

Transmitter Mounting


(1)HIGH(2)BOTTOM

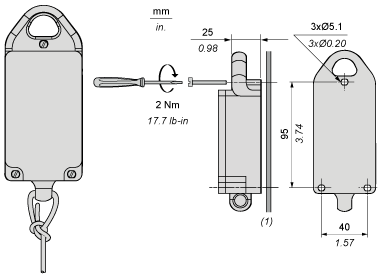

Transmitter Mounting on Flat Surface


(1)Installation on flat surface
