ZBRRC

Ana Ürün serisi Harmony   ürün ya da bileşen tipi Programlanabilir alıcı   cihaz kısa adı ZBRRC   ürüne özel uygulama PLC için arayüz   modülün fonksiyonu Tek kararlı   sıfırlama süresi 2 ms (zaman gecikmesi)   iletim frekansı 2405 MHz   seviye veya sınıf 5M00G7W   antenna type Omnidirectional

Tamamlayıcı nominal çıkış akımı   çıkış tipi Transistör PNP   çıkış kontakları 4 PNP   zaman gecikmesi aralığı 0,5 sn (tolerans: - 15...15 %)   maksimum anahtarlama akımı 0,2 mA   minimum anahtarlama akımı   [Us] nominal besleme gerilimi 24 V DC - 15...20 %   gerilim düşüşü <= 2 V DC -de 2 A   haberleşme port protokolü Zigbee (yeşil güç) -de 2,4 GHzuyumluluk standardı IEEE 802.15.4   maksimum algılama mesafesi 100 m (serbest alanda) 25 m (plastik kutu tipinde XAL D verici ve metal bir muhafazada alıcı) 40 m (kutu tipinde XAL D verici, metal bir muhafazada alıcı ve kullanım röle anteni)   yanıt süresi < 30 msn (verici yerine oturduktan sonra)   kanal kullanımı <= 32 alıcı başına   kullanım kategorisi DC-13uyumluluk standardı EN/IEC 60947-5-1   VA cinsinden güç tüketimi 20 VA DC   W cinsinden güç tüketimi 20 W   kesme kapasitesi 4,8 W çıkış başına   kısa devre koruması 0,4 A sigorta hızlı çalışan   çalışma konumu Herhangi bir konum olmadan deger kaybi   elektrikli bağlantı 1 iletken kablosu 0,14...2,5 mm² - AWG 26...AWG 14 - katı - kablo uçsuzuyumluluk standardı IEC 60947-1 2 iletken kablosu 0,14...1,5 mm² - AWG 26...AWG 16 - katı - kablo uçsuzuyumluluk standardı IEC 60947-1 1 iletken kablosu 0,14...4 mm² - AWG 26...AWG 12 - esnek - kablo uçluuyumluluk standardı IEC 60947-1 2 iletken kablosu 0,14...1,5 mm² - AWG 26...AWG 16 - esnek - kablo uçluuyumluluk standardı IEC 60947-1   sıkma torku 0,5...1 N.muyumluluk standardı EN/IEC 60947-1   muhafaza malzemesi Kendiliğinden sönen plastik   durum LED'i 1 LED, renk: yeşil için güç AÇIK 1 LED, renk: yeşil ve sarı için alınan sinyal 4 LED, renk: yeşil için röle AÇIK   montaj desteği   nominal kısa süresi güç frekansı dayanma gerilimi 1 kV 50 Hzuyumluluk standardı EN/IEC 60947-5-1   [Uimp] nominal darbe dayanım voltajı 0.8 kV   kesinti dayanımı 0,5 kV (diferansiyel mod)uyumluluk standardı IEC 61000-4-5 1 kV (ortak mod)uyumluluk standardı IEC 61000-4-5   W cinsinden nominal güç <= 1 mW   kanalların sayısı 1   modulation technique O-QPSK   bant genişliği 5 MHz   anten kazancı 0 dBi   genişlik 36 mm   yükseklik 108 mm   derinlik 75 mm   ürün ağırlığı 0.13 kg

Ortam standartlar EN/IEC 60947-5-1 EN/IEC 60947-5-1   radyo anlaşması RSS SRRC ICASA ANATEL ARIB T66 FCC   ürün sertifikaları CCC CSA C-Tick GOST UL   işaret CE   depolama için ortam hava sıcaklığı -40...70 °C   bağıl nem 90 % -de -20...55 °C yoğuşmasız uyumluluk standardı ETSI EN 300 440-1   titreşim direnci +/- 7,5 mm (f= 5...14 Hz)uyumluluk standardı IEC 60068-2-6 2 gn (f= 8...150 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 10 gn (süre = 16 ms) 6000 şokuyumluluk standardı IEC 60068-2-27   IP koruma derecesi IP20 açık muhafazauyumluluk standardı IEC 60529 IP20 açık terminaller   kirletme derecesi 2uyumluluk standardı IEC 60664-1   aşırı gerilim kategorisi IIIuyumluluk standardı IEC 60664-1   yalıtım direnci > 500 MOhm -de 500 V DC uyumluluk standardı NF C 20-030   [Ui] nominal yalıtım voltajı < 60 Vuyumluluk standardı IEC 60664-1   elektromanyetik uyumluluk Endüstriyel ortamlara bağışıklıkuyumluluk standardı EN/IEC 61000-6-2 Iletimli RF kesintileri (test seviyesi: 10 V)uyumluluk standardı IEC 61000-4-6 Iletimli emisyonuyumluluk standardı EN 300-489-1 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık (test seviyesi: 7 msn)uyumluluk standardı IEC 61000-4-11 Iletimli ve yayılmalı emisyonlar , sınıf Buyumluluk standardı CISPR 22 Elektrostatik deşarj bağışıklık testi (test seviyesi: 8 kV) serbest havada (yalıtım parçalarında)uyumluluk standardı IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi (test seviyesi: 6 kV) kontakta (metal parçalarda)uyumluluk standardı IEC 61000-4-2 Elektromanyetik alanlara duyarlılık (test seviyesi: 10 V/m) 80...2000 MHzuyumluluk standardı IEC 61000-4-3 Elektromanyetik alanlara duyarlılık (test seviyesi: 3 V/m) 80...2700 MHz, mesafe = 20 muyumluluk standardı IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi (test seviyesi: 2 kV) güç besleme telleriuyumluluk standardı IEC 61000-4-4 Yayılmalı emisyonuyumluluk standardı ETSI EN 300 440-1 Iletimli emisyonuyumluluk standardı ETSI EN 300 489-3 Yayılmalı emisyonuyumluluk standardı ETSI EN 300 440-2 Elektrik hızlı geçici/patlama bağışıklık testi (test seviyesi: 1 kV) PNP çıkış telleriuyumluluk standardı IEC 61000-4-4 1,2/50 µs şok dalgaları bağışıklık testi (test seviyesi: 0,5 kV) diferansiyel moduyumluluk standardı IEC 61000-4-5 1,2/50 µs şok dalgaları bağışıklık testi (test seviyesi: 1 kV) ortak moduyumluluk standardı IEC 61000-4-5

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü değil   RoHS Compliant - since 1113 - Schneider Electric declaration of conformity

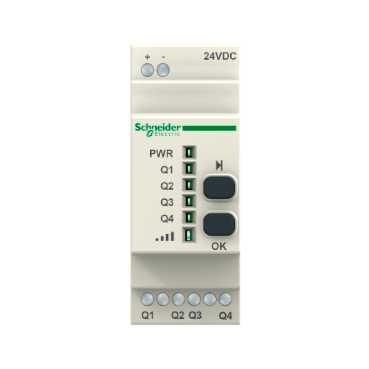

Programmable Receiver

Receiver Clearance

(1)Drive(2)Power Supply or PLC

Receiver Mounting
