Schneider

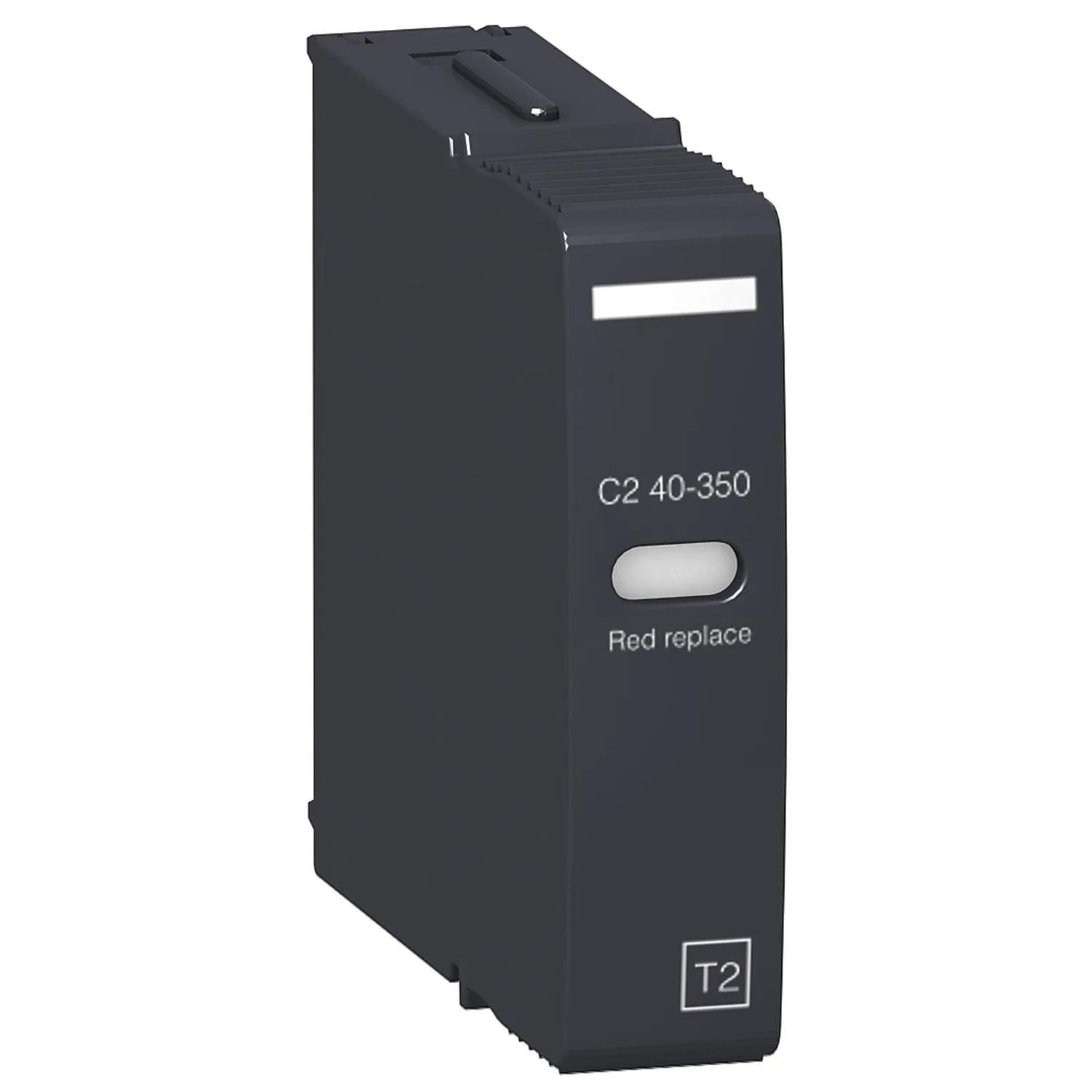

Ersatz-Schutzmodul für Typ 2, PRD1 25r, C2 40-350 , 12mm
Schneider 16316, Ersatz-Schutzmodul für Typ 2, PRD1 25r, C2 40-350 , 12mm. Kategorie: Modular Surge Arrester: iPRF1 12,5r & PRD1. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:16316
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:84.60 EUR (Request a quote)
Wichtige Eigenschaften
- Produktbereich
- Acti9
- Produkt- Oder Komponententyp
- Kartusche
- Kurzbezeichnung Des Geräts
- C2 40-350
- Kompatible Produktfamilie
- Acti9 PRD1 25r
Produktbeschreibung
Ersatz-Schutzmodul für PRD1 25r, C2 40-350. 1-polig, Überspannungsableiterklasse Typ 2, 12mm, Erdungssystem TT und TN, Nennableitstoßstrom 20kA, Betriebsbemessungsspannung (Ue) 230V AC. Steckbar. Schutz gegen direkten Blitzeinschlag in elektrischen Anlagen in allen Industrie- und Tertiärgebäuden mit Blitzableiter. Das Ersatz-Schutzmodul für PRD1 25r, C1 25-350 erfüllt folgende Normen- IEC 61643-1 und EN 61643-11.
Technische Daten
Hauptmerkmale7
| Produktbereich | Acti9 |
|---|---|
| Produkt- Oder Komponententyp | Kartusche |
| Kurzbezeichnung Des Geräts | C2 40-350 |
| Kompatible Produktfamilie | Acti9 PRD1 25r |
| Typ Des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Normen | IEC 61643-1; EN 61643-11 |
| Produktzertifizierungen | KEMA-KEUR |
Zusatzmerkmale19
| Typ Der Überspannungsableiter-Klasse | Typ 2 |
|---|---|
| Technologie Des Überspannungsableiters | MOV |
| Produktbestimmung | Überspannungsschutzgerät PRD1 25r 1P; Überspannungsschutzgerät PRD1 25r 1P + N; Überspannungsschutzgerät PRD1 25r 3P; Überspannungsschutzgerät PRD1 25r 3P + N |
| Erdungssystem | TT; TN |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50 Hz |
| [In] Nennableitstoßstrom | 20 kA |
| [Imax] Max. Ableitstoßstrom | 40 kA |
| [Uc] Höchste Dauerspannung | 350 V |
| [Up] Schutzpegel | 1,4 kV Typ 2 |
| Lokale Signalisierung | Kennbit (weiß/rot) |
| Montagemodus | Steckbar |
| Montagehalterung | In das SPD-Modul |
| 9-mm-Raster | 1,3 |
| Höhe | 50 mm |
| Breite | 12 mm |
| Tiefe | 57 mm |
| Farbe | Anthrazitgrau (RAL 7016) |
| Material | PBT (Polybutylenterephthalat) |
| [tA] Antwortzeit | < 25 ns |
Montage5
| Schutzart (IP) | IP20 Vorderseite: |
|---|---|
| Relative Luftfeuchtigkeit | 5…90 % |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2 cm |
| VPE 1 Breite | 7 cm |
| VPE 1 Länge | 9,5 cm |
| Verpackungsgewicht (Lbs) | 61 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 108 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,964 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
