Schneider

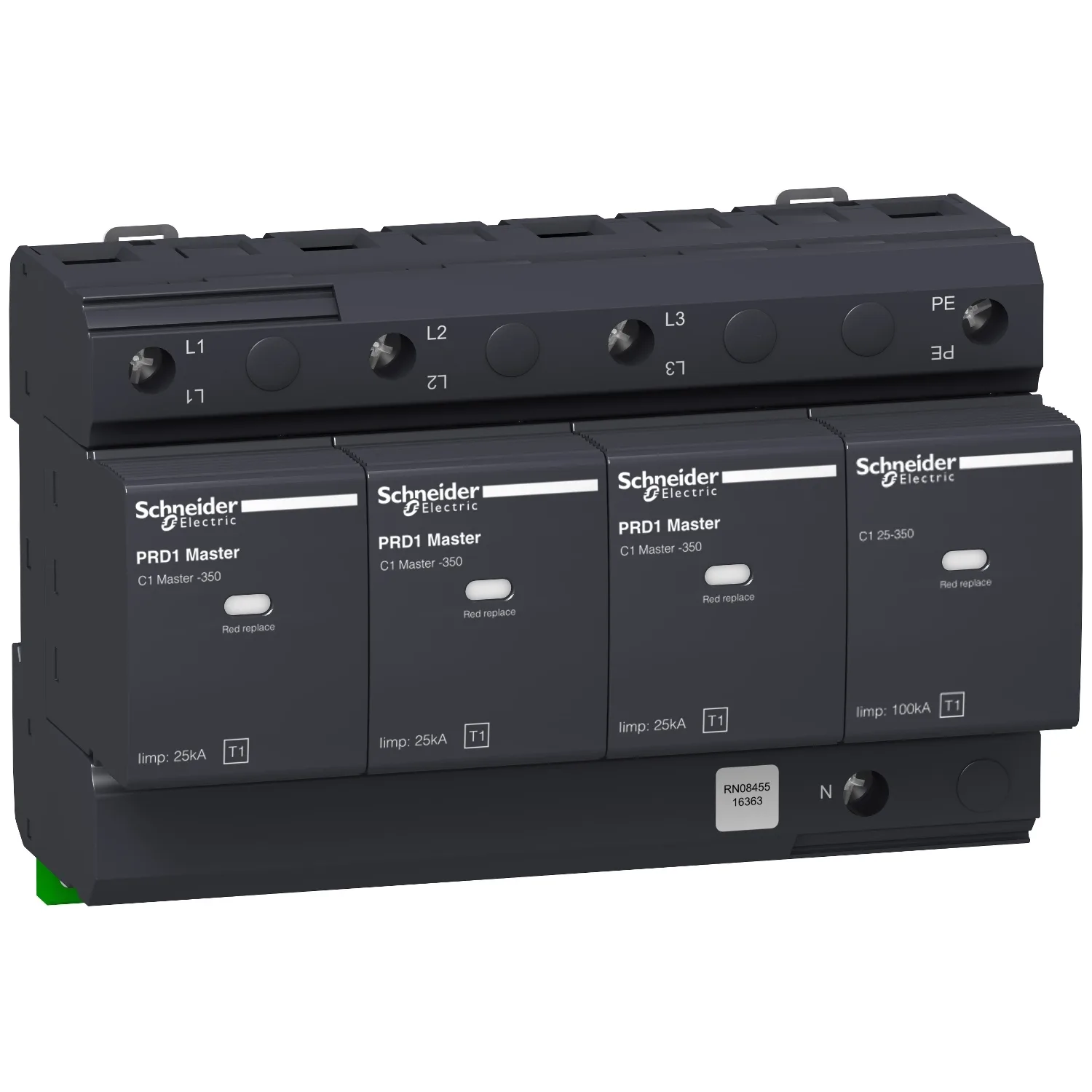

Blitzstromableiter TYP1 PRD1 Master 3P+N, Uc 350V
Schneider 16363, Blitzstromableiter TYP1 PRD1 Master 3P+N, Uc 350V. Kategorie: Modular Surge Arrester: iPRF1 12,5r & PRD1. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:16363
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,131.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- PRD1 Master
- Produktbereich
- Acti9
- Produktname
- Acti 9 PRD1 Master
- Produkt- Oder Komponententyp
- Überspannungsableiter mit steckbarem Modul
Produktbeschreibung
Blitzstromableiter PRD1 Master. 3-polig+N, Überspannungsableiterklasse Typ1, Nennableitstoßstrom 25kA, höchste Dauerspannung (Uc) 350V, Nennspannung (Un) 230/400V, Erdungssystem TN-C. Überspannungsschutz von Niederspannungsanlagen. Die Installation erfolgt im Einspeisepunkt der Anlage. Ableiter der Serie PRD1 25r und PRD1 Master verfügen über steckbare Schutzmodule. Der Blitzstromableiter PRD1 Master erfüllt folgende Normen- IEC 61643-1 und EN 61643-11.
Technische Daten
Hauptmerkmale14
| Baureihe | PRD1 Master |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti 9 PRD1 Master |
| Produkt- Oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung Des Geräts | PRD1 Master |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012; IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | KEMA-KEUR |
| Beschreibung Der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung Der Signalkontakte | 1 SD (1 W) |
| Typ Des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT; TN-S |
Zusatzmerkmale25
| Typ Der Überspannungsableiter-Klasse | Typ 1 |
|---|---|
| Technologie Des Überspannungsableiters | Funkenstrecke |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 100 kA (N/PE); Differentialbetrieb: 25 kA (L/N) |
| [Imax] Max. Ableitstoßstrom | Gleichtakt: 50 kA L/N |
| [Iimp] Blitzstoßstrom | Gleichtakt: 100 kA N/PE 50 A.s; Differentialbetrieb: 25 kA L/N 12,5 A.s |
| [Uc] Höchste Dauerspannung | Differentialbetrieb: 350 V L/N; Gleichtakt: 350 V N/PE |
| [Up] Schutzpegel | Gleichtakt 1,5 kV Typ 2 N/PE; Differentialbetrieb 1,5 kV Typ 2 L/N |
| [Ifi] Folgestrom | 0,1 kA Gleichtakt N/PE; 50 kA Differentialbetrieb L/N |
| [Isccr] Kurzschlussfestigkeit | 50 kA |
| Max. Netzseitiger Überstromschutz | Angeschlossene Sicherung gG 315 A Standard; Zugehöriger Trennschalter Compact NSX100F 100 A Kurve C - Icu 36 kA; Zugehöriger Trennschalter Compact NSX100N 100 A Kurve C - Icu 50 kA |
| Signalkreisspannung | 1 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 16 |
| Höhe | 90 mm |
| Breite | 142,8 mm |
| Tiefe | 70 mm |
| Produktgewicht | 1,31 kg |
| Farbe | Anthrazitgrau (RAL 7016) |
| Material | PBT (Polybutylenterephthalat) |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm²; Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 4,5 Nm |
| Impulsstrom | 25 kA |
| Kompatibilitätscode | PRD1_Master |
| Marktsegment | Kleingewerbe |
Montage5
| Schutzart (IK) | IK05 entspricht IEC 62262 |
|---|---|
| Relative Luftfeuchtigkeit | 5…90 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…80 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9,500 cm |
| VPE 1 Breite | 14,000 cm |
| VPE 1 Länge | 18,800 cm |
| Verpackungsgewicht (Lbs) | 1,439 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 10,778 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
