Schneider

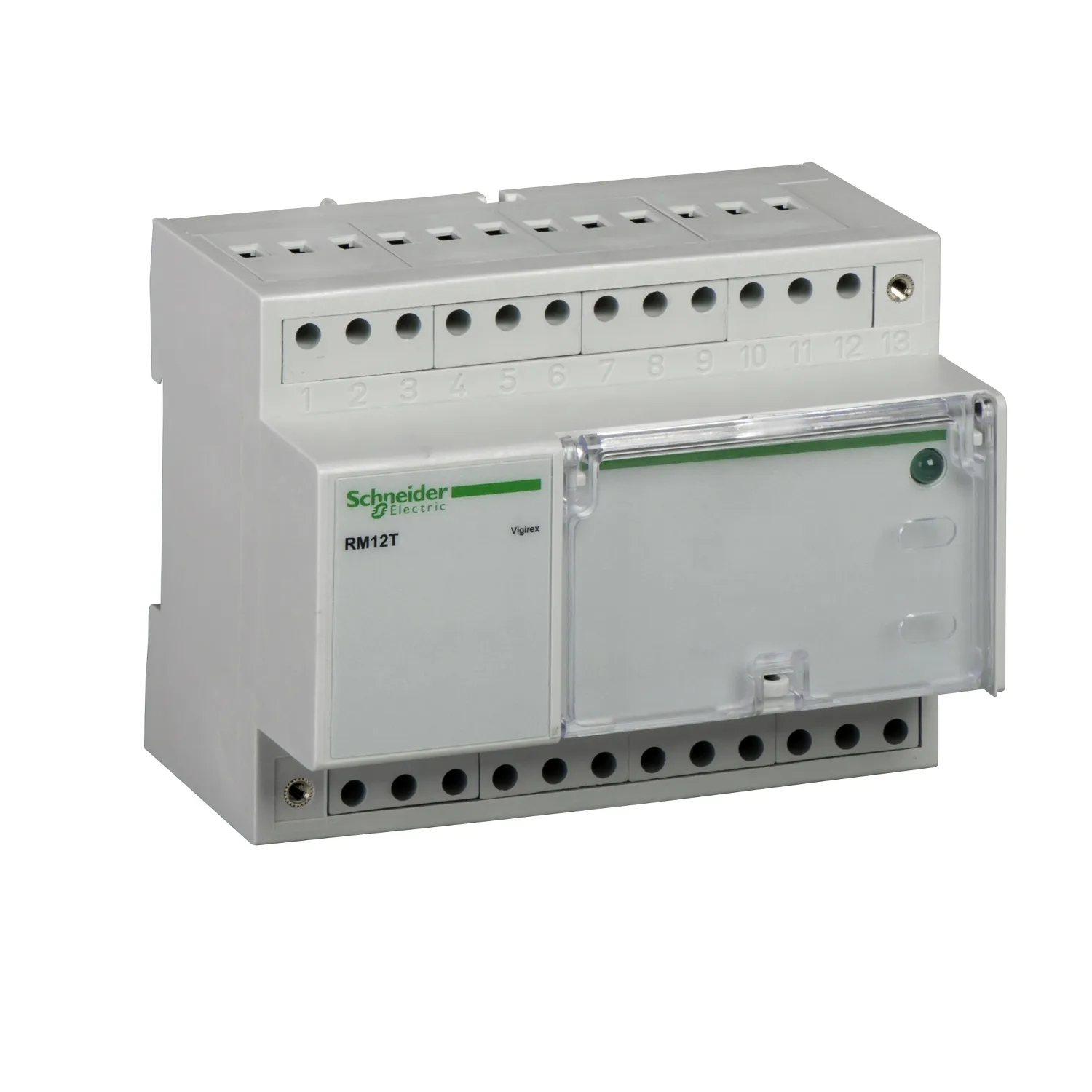

Einphasige Stromversorgungseinheit RM12T
Schneider 28566, Einphasige Stromversorgungseinheit RM12T. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:28566
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:928.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- VigiPacT
- Kurzbezeichnung Des Geräts
- RM12T
- Produkt- Oder Komponententyp
- Multiplexer
- Geräteanwendung
- Überwachungsrelais
Produktbeschreibung
VigiPacT RH10M ist ein auf einer Hutschiene montiertes Fehlerstromschutzrelais. Am RM12T können 12 Messkanäle (Summenstromwandler) angeschlossen werden. VigiPacT RMH misst den Erdschlussstrom in einer elektrischen Anlage über den zugehörigen Stromwandler. Bei Überschreitung des Fehlerstrom-Ansprechschwellenwerts wird vom Relais ein Steuersignal ausgegeben. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Es handelt sich um eine Fehlerstromschutzklasse vom Typ A.
Hauptmerkmale
- VigiPacT-Relais sind mit ComPacT-Leistungsschaltern koordiniert (schalten innerhalb von 40ms ab)
- Kontinuierliche Überwachung der Stromversorgung, der Relais-/Wandlerverbindung und der internen Elektronik
- Verstärkte Isolierung der VigiPacT-Relais (Überspannungskategorie IV)
- Zugriff auf Einstellungen geschützt durch eine plombierbare Abdeckung oder ein Passwort
- Green Premium-zertifizierte Produkte, RoHS- und REACH-konform
Technische Daten
Hauptmerkmale10
| Baureihe | VigiPacT |
|---|---|
| Kurzbezeichnung Des Geräts | RM12T |
| Produkt- Oder Komponententyp | Multiplexer |
| Geräteanwendung | Überwachungsrelais |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Der Stromwandler | VigiPacT RMH Überwachungsrelais |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 8 A |
| Mindestlast | 10 mA bei 12 V |
| [UH,nom] Bemessungs-Betriebsspannung | 220 - 240 V AC 50/60 Hz 70 - 110 % |
| Leistungsaufnahme In VA | 8 VA |
Zusatzmerkmale17
| Prüffunktion | Lokal |
|---|---|
| Überwachung | Elektronik (kontinuierlich); Stromversorgung (kontinuierlich); Relais/Sensor-Schnittstelle (kontinuierlich); Sensor/Multiplexer RM12T und RM12T/RMH (kontinuierlich) |
| Zusammensetzung Der Signalkontakte | 1 Schließer |
| Messwerttyp | Interne Messung Erdschlussstrom, Bereich: 80 - 100 %, Präzision:± 10 % |
| Kommunikationsdienst | Überwachung über internen Bus |
| Anschlüsse - Klemmen | Hilfs-Netzgerät: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 22-AWG 12; Hilfs-Netzgerät: Schraubklemme Kabel(n) 0,2…2,5 mm² fest AWG 22-AWG 12; Hilfs-Netzgerät: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel mit Aderendhülse AWG 22-AWG 12; Erdschlussüberwachung: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 22-AWG 12; Erdschlussüberwachung: Schraubklemme Kabel(n) 0,2…2,5 mm² fest AWG 22-AWG 12 |
| Drahtabisolierungslänge | Hilfs-Netzgerät: 6 mm für unten Verbindung; Erdschlussüberwachung: 6 mm für unten Verbindung; Sensor: 6 mm für unten Verbindung; Sensor: 6 mm für oben Verbindung |
| [M] Anzugsdrehmoment | Hilfs-Netzgerät: 0,5 Nm unten; Erdschlussüberwachung: 0,5 Nm unten; Sensor: 0,5 Nm unten; Sensor: 0,5 Nm oben |
| 9-mm-Raster | 12 |
| Normen | EN/IEC 60947-2 Annex M; EN/IEC 60755 |
| Breite | 106 mm |
| Höhe | 81 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 0,42 kg |
| Schutzart (IP) | IP40 an der Vorderseite: entspricht EN/IEC 60529; IP30 auf Seitenteilen: entspricht EN/IEC 60529; IP20 auf Anschlussklemmen: entspricht EN/IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Mechanische Robustheit | Feuerbeständigkeit entspricht IEC 60695-2-1; IK-Schutz 2 Joule: IK07 entspricht EN 50102; Schwingungen 13,2 - 100 Hz: 0,7 g; Schwingungen 2 - 13,2 Hz: +/-1 mm |
Montage6
| Überspannungskategorie | IV |
|---|---|
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen: , B, entspricht CISPR 11; Leitungsgebundene HF-Störfestigkeitsprüfung: , 3, entspricht IEC 61000-4-6; Störfestigkeitsprüfung bei elektrostatischer Entladung: , 4, entspricht IEC 61000-4-2; Leitungsgebundene Suszeptibilität, energiereich: , 4, entspricht IEC 61000-4-5; Leitungsgebundene Suszeptibilität, energiearm: , 4, entspricht IEC 61000-4-4; Strahl |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Umgebungstemperatur Bei Betrieb | -25…55 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9,5 cm |
| VPE 1 Breite | 9,2 cm |
| VPE 1 Länge | 11,5 cm |
| Verpackungsgewicht (Lbs) | 471,0 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 24 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 40,0 cm |
| VPE 2 Länge | 60,0 cm |
| VPE 2 Gewicht | 12,07 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
