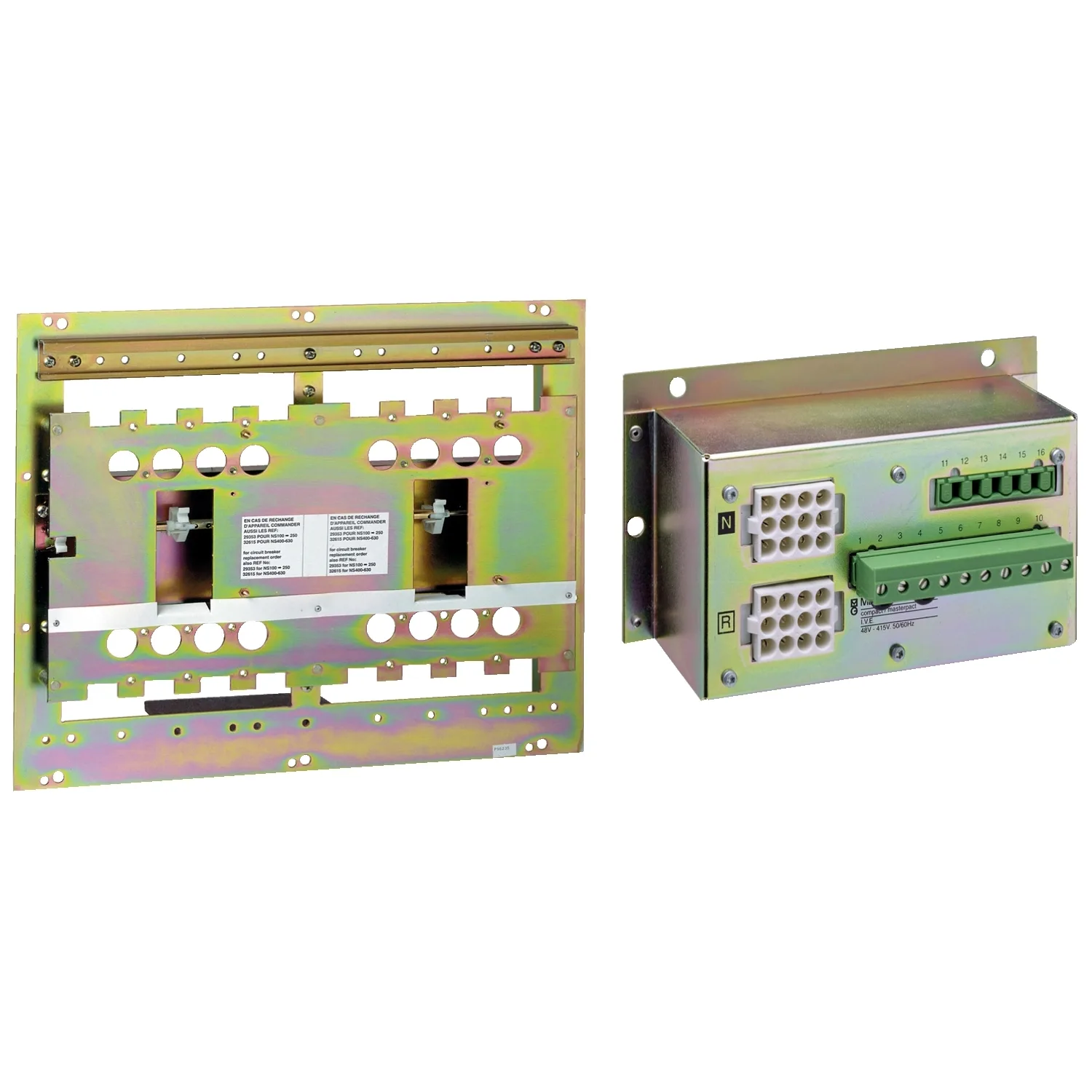

Grundplatte mit mechanischer u. elektrischer Verriegelung, NS100-250

Es handelt sich um ein ferngesteuertes Quellenumschaltsystem für Compact NSX 100/160/250 Geräte. Es besteht aus einer ACP-Platte und einem elektrischen Verriegelungssystem. Diese ACP bietet in einer einzigen Einheit den Schutz des Controllers, die Steuerung und den Anschluss an die Geräte. Die elektrische Verriegelung wird durch die IVE-Einheit realisiert, die Steuerschaltungen und eine externe Klemmenleiste integriert. Die integrierten Steuerschaltungen implementieren die für eine korrekte Quellenübertragung erforderlichen Zeitverzögerungen. Die Steuerspannung beträgt 48VAC bis 415VAC 50/60Hz oder 440VAC 60Hz.
