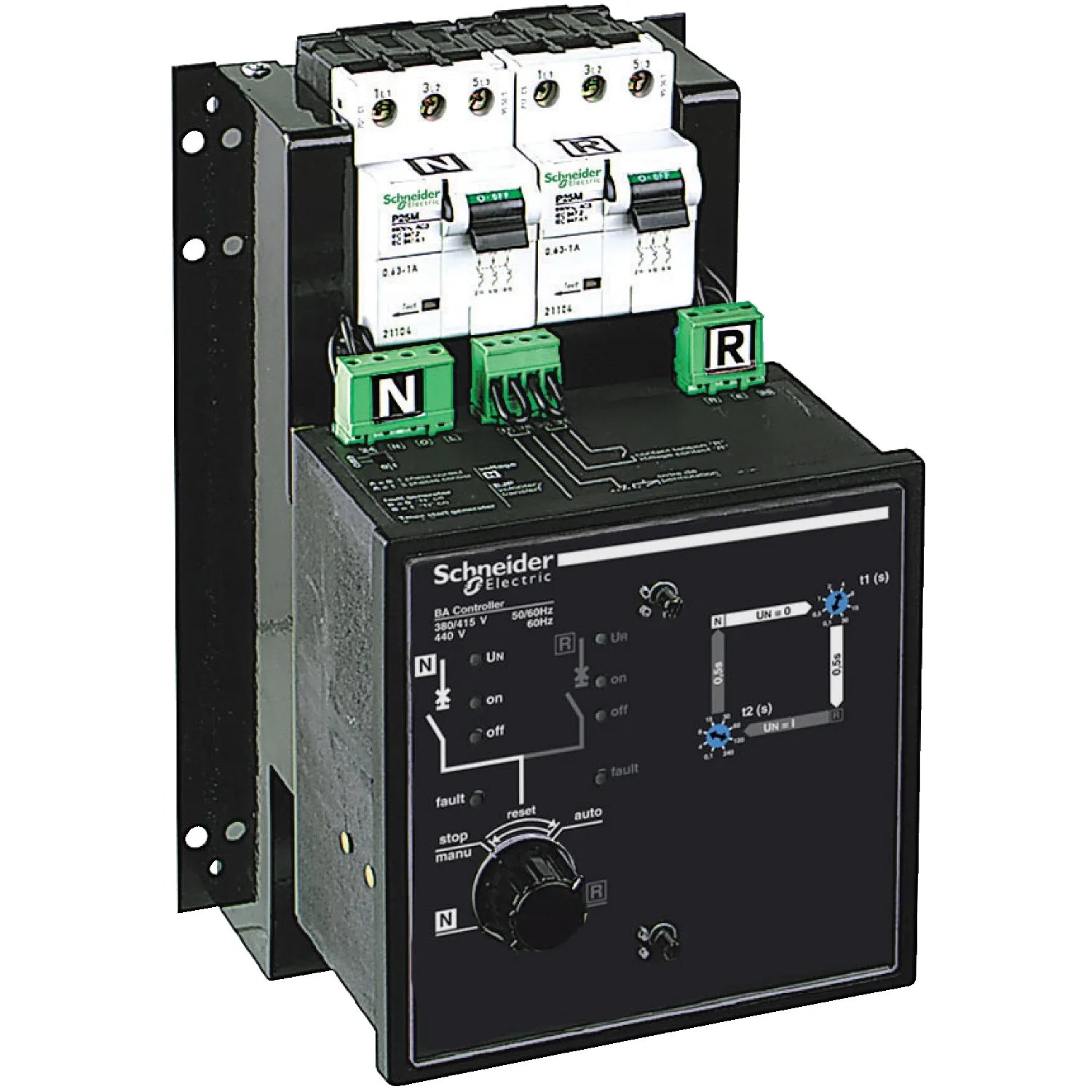

Schnittstelle und automatische Steuereinheit ACP+UA 380-415 V AC
Schneider 29473, Schnittstelle und automatische Steuereinheit ACP+UA 380-415 V AC. Kategorie: TransferPacT: MasterPact MTZ, Compact NS based. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:29473
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,157.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produkt- Oder Komponententyp
- Schnittstelle und Steuereinheit
- Zubehör / Teilekategorie
- Verriegelungszubehör
- Kurzbezeichnung Des Geräts
- ACP + UA
- [UH,nom] Bemessungs-Betriebsspannung
- 380 - 415 V AC bei 50/60 Hz; 440 V AC bei 60 Hz
Produktbeschreibung
Aufbauend auf 60 Jahren innovativen und zuverlässigen Schutz sind die kompakten Leistungsschalter ComPact NSX bis 630 A weltweit in der Industrie führend. Die umfassende und optimierte Baureihe der Leistungsschalter Compact NSX und NSXm deckt alle Ihre Schutzanforderungen ab. ComPact ist ein wesentlicher Teil von EcoStruxure Power der offenen, interoperablen, IoTfähigen Systemarchitektur von Schneider. Über diese Plattform stellen wir Mehrwert in den Bereichen Sicherheit, Zuverlässigkeit, Effizienz, Nachhaltigkeit und Vernetzung für unsere Kunden bereit. Wir nutzen die Technologien in IoT, Mobilität, Messtechnik, Cloud, Analytik und Cybersicherheit, um Innovation At Every Level zu liefern. ComPact NSX Geräte bis 630 A und bis 200 kA/415 V sind mit magnetischen, thermo-magnetischen, einfachen elektronischen Auslösegeräten (Micrologic 2/4) ausgestattet. sowie mit erweiterten elektronischen Auslösegerät (Micrologic 5/6), die eine integrierte Messung und Kommunikation bieten.
Hauptmerkmale
- Steuerungssystemplatte
- Elektrische Verriegelung durchführen
- Individuell angepasste Laufszenarien
- Kompatibel mit manueller Quellenumschaltung in der TransferPacT-Familie
Technische Daten
Hauptmerkmale6
| Baureihe | NSX100 - 250; NSX400 - 630; MasterPacT NT; ComPacT NS100 - 630; ComPacT NS630b - 1600; MasterPacT NW |
|---|---|
| Produkt- Oder Komponententyp | Schnittstelle und Steuereinheit |
| Zubehör / Teilekategorie | Verriegelungszubehör |
| Kompatible Produktfamilie | ComPacT ComPacT NS Leistungsschalter; ComPacT ComPacT NSX Leistungsschalter; MasterPacT MasterPact NT Leistungsschalter; MasterPacT MasterPact NW Leistungsschalter |
| Kurzbezeichnung Des Geräts | ACP + UA |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 415 V AC bei 50/60 Hz; 440 V AC bei 60 Hz |
Zusatzmerkmale11
| Betriebsmodus | Erzwungener Betrieb bei Ersatz-Netz; Stopp (Normal- und Ersatz-Netz aus); Steuerautomatik; Erzwungener Betrieb bei Normal-Netz |
|---|---|
| Gesperrtes Gerät | MasterPacT NW; NSX400 - 630; NSX100 - 250; ComPacT NS100 - 630; MasterPacT NT; ComPacT NS630b - 1600 |
| Auswahlmodi | Leistungsschalter an R; Leistungsschalter an N |
| Prüffunktion | Durch Drücken der Test-Taste auf der Vorderseite des Controllers |
| Ergänzungsfunktion | Zusatzkontakt: Übergang zum Ersatz-Netz, nur wenn Kontakt geschlossen ist; Einstellen der maximalen Hochlaufzeit für das Ersatznetz; Erzwungenes Normal-Netz, wenn Ersatz-Netz beim Spitzentarif nicht funktionsfähig; Auswahl Normal-Netz (einphasig oder dreiphasig); Absichtlicher Übergang zum Ersatz-Netz (z.B. Befehle des Energiemanagements) |
| Lokale Signalisierung | Aus; Fehlerauslösung; Eingeschaltet |
| Eingangstyp | Kontakte Kunde freiwilliger Befehl zum Transfer an Quelle R |
| Ausgangstyp | Kontakte Kunde: Anzeige des Betriebs im Automatik- oder Stoppmodus |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 8 A |
| [Ie] Bemessungs-Betriebsstrom | AC-12: 4 A AC 440 V; AC-12: 5 A AC 380/415 V; AC-12: 8 A AC 110 V; AC-12: 8 A AC 220/240 V; AC-12: 8 A AC 24 V; AC-12: 8 A AC 48 V; AC-13: 6 A AC 110 V; AC-13: 6 A AC 220/240 V; AC-13: 7 A AC 24 V; AC-13: 7 A AC 48 V; AC-14: 4 A AC 110 V; AC-14: 4 A AC 220/240 V; AC-14: 5 A AC 24 V; AC-14: 5 A AC 48 V; AC-15: 3 A AC 220/240 V; AC-15: 4 A AC 110 V; AC-15: 5 A AC 24 V; AC-15: 5 A AC 48 V; DC-12: 0,4 |
| Produktkompatibilität | ComPacT NSX100 - 250; ComPacT NS630b - 1600; ComPacT NSX400 - 630 |
Montage3
| Normen | IEC 947-5-1 |
|---|---|
| Schutzart (IP) | IP20 Stecker: entspricht EN 60529; IP40 Frontseite: entspricht EN 60529; IP30 Seite: entspricht EN 60529 |
| Schutzart (IK) | Frontseite: IK07 entspricht EN 50102 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 30,000 cm |
| VPE 1 Breite | 30,000 cm |
| VPE 1 Länge | 40,000 cm |
| Verpackungsgewicht (Lbs) | 4,673 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 90,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 81,488 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
