Geschlossener Ringkern für Fehlerstromschutz IA, Ø 80mm
Schneider 50439, Geschlossener Ringkern für Fehlerstromschutz IA, Ø 80mm. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:50439
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:163.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- VigiPacT
- Kurzbezeichnung Des Geräts
- IA80
- Produkt- Oder Komponententyp
- Fehlerstromsensor
- Geräteanwendung
- Geräteüberwachung und -steuerung
Produktbeschreibung
Dieser Ringkern ist für die Vigilohm Isolationsfehlersuchgeräte und die VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Es ermöglicht die Überwachung der eingespeisten Komponente von Vigilohm Insulation Monitor und die Messung eines Nennstroms bis 160A für VigiPacT Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Der Innendurchmesser des Toroids beträgt 80 Millimeter und das Gewicht 0,420 kg. Die Kabel müssen innerhalb des Toroids zentriert sein, und der Durchmesser aller dieser Kabel darf 40 mm nicht überschreiten. Der maximale Querschnitt pro Phase (R, S, T, N) beträgt 95mm² für einen Kupferleiter.
Hauptmerkmale
- VigiPacT-Relais gewährleisten die Abstimmung mit ComPacT-Leistungsschaltern (Ausschalten innerhalb von 40 ms)
- Kontinuierliche Überwachung der Stromversorgung, der Relais-/Ringkernverbindung und der internen Elektronik
- Verstärkte Isolierung der VigiPacT-Relais (Überspannungskategorie IV)
- Zugriff auf Einstellungen, die durch eine mit Blei versiegelbare Abdeckung oder ein Passwort geschützt sind
- Verbesserte Nachhaltigkeit mit dem Umweltdatenprogramm
Technische Daten
Hauptmerkmale7
| Baureihe | VigiPacT |
|---|---|
| Kurzbezeichnung Des Geräts | IA80 |
| Produkt- Oder Komponententyp | Fehlerstromsensor |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| Kompatible Produktfamilie | VigiPacT RH10M Fehlerstrom-Schutzrelais; VigiPacT RH10P Fehlerstrom-Schutzrelais; VigiPacT RH21M Fehlerstrom-Schutzrelais; VigiPacT RH21P Fehlerstrom-Schutzrelais; VigiPacT RH68M Fehlerstrom-Schutzrelais; VigiPacT RH86M Fehlerstrom-Schutzrelais; VigiPacT RH86P Fehlerstrom-Schutzrelais; VigiPacT RH99M Fehlerstrom-Schutzrelais; VigiPacT RH99P Fehlerstrom-Schutzrelais; VigiPacT RH197M Fehlerstrom-Sch |
| Typ Des Stromsensors | Geschlossener Toroid vom Typ A |
| [Ie] Bemessungs-Betriebsstrom | 160 A |
Zusatzmerkmale15
| Transformatorübersetzungsverhältnis | 1/1000 |
|---|---|
| Netzwerkfrequenz | 50/60 Hz; 400 Hz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 85 kA für 0,5 s |
| Zul. Restkurzschl.-Sp.-Fest. | 85 kA / 0,5 s entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Überspannungskategorie | IV |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 12 kV |
| Montagemodus | Fest (Kabel); Fest (Rückwand ohne Aussparung); Fest (Profil-Stahlblech); Fest (Rückwand mit Schlitzen); Aufsteckbar (DIN-Schiene) |
| Heizwert | 3,19 MJ |
| Anschlüsse - Klemmen | Schraubverbindung 0,22…2,5 mm² |

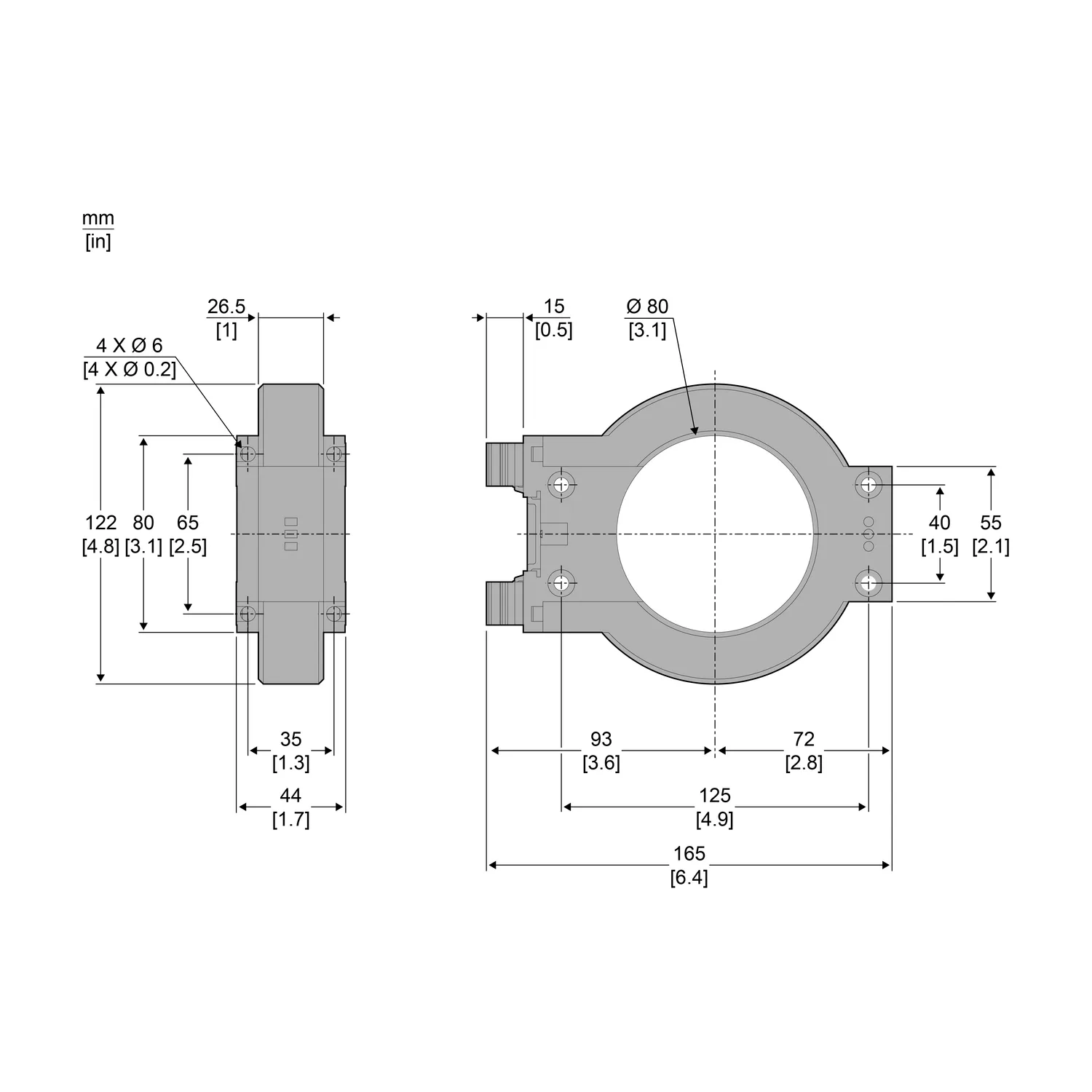

| Durchmesser | Innen: 80 mm |
| Produktgewicht | 0,42 kg |
| Höhe | 122 mm |
| Breite | 150 mm |
| Tiefe | 44 mm |
Montage7
| Schutzart (IP) | IP30; Stecker: IP20 |
|---|---|
| Umgebungseigenschaften | Feuchte Wärme, bei Betrieb: Kategorie C2: 48 Stunden entspricht IEC 60068-2-56; Feuchte Wärme, außerhalb Betrieb (25 - 55 °C, rel. LF 95 %) : 28 Zyklen entspricht IEC 60068-2-30; Salznebel: Kb/2 entspricht IEC 60068-2-52 |
| Verschmutzungsgrad | Stufe 3 entspricht IEC 60664-1 |
| Umgebungstemperatur Bei Betrieb | -35…70 °C |
| Umgebungstemperatur Bei Lagerung | -55…85 °C |
| Normen | IEC 60947-2 |
| Produktzertifizierungen | CE |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,400 cm |
| VPE 1 Breite | 13,200 cm |
| VPE 1 Länge | 16,400 cm |
| Verpackungsgewicht (Lbs) | 317,800 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 13,412 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
