Geschlossener Ringkern für Fehlerstromschutz SA, Ø 200mm
Schneider 50441, Geschlossener Ringkern für Fehlerstromschutz SA, Ø 200mm. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:50441
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:454.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- VigiPacT
- Kurzbezeichnung Des Geräts
- SA200
- Produkt- Oder Komponententyp
- Fehlerstromsensor
- Geräteanwendung
- Geräteüberwachung und -steuerung
Produktbeschreibung
Dieser Ringkern ist für die Vigilohm Isolationsfehlersuchgeräte und die VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Es ermöglicht die Überwachung der eingespeisten Komponente von Vigilohm Insulation Monitor und die Messung eines Nennstroms bis zu 400A für VigiPacT Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Der Innendurchmesser des Toroids beträgt 200 Millimeter und das Gewicht 1,320 kg. Die Kabel müssen innerhalb des Toroids zentriert sein und der Durchmesser aller Kabel darf 100 mm nicht überschreiten. Der maximale Querschnitt pro Phase (R, S, T, N) beträgt 2 Kabel von 185 mm² für einen Kupferleiter.
Technische Daten
Hauptmerkmale7
| Baureihe | VigiPacT |
|---|---|
| Kurzbezeichnung Des Geräts | SA200 |
| Produkt- Oder Komponententyp | Fehlerstromsensor |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| Kompatible Produktfamilie | VigiPacT RH10M Fehlerstrom-Schutzrelais; VigiPacT RH10P Fehlerstrom-Schutzrelais; VigiPacT RH21M Fehlerstrom-Schutzrelais; VigiPacT RH21P Fehlerstrom-Schutzrelais; VigiPacT RH68M Fehlerstrom-Schutzrelais; VigiPacT RH86M Fehlerstrom-Schutzrelais; VigiPacT RH86P Fehlerstrom-Schutzrelais; VigiPacT RH99M Fehlerstrom-Schutzrelais; VigiPacT RH99P Fehlerstrom-Schutzrelais; VigiPacT RH197M Fehlerstrom-Sch |
| Typ Des Stromsensors | Geschlossener Toroid vom Typ A |
| [Ie] Bemessungs-Betriebsstrom | 400 A |
Zusatzmerkmale15
| Transformatorübersetzungsverhältnis | 1/1000 |
|---|---|
| Netzwerkfrequenz | 50/60 Hz; 400 Hz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 85 kA für 0,5 s |
| Zul. Restkurzschl.-Sp.-Fest. | 85 kA / 0,5 s entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Überspannungskategorie | IV |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 12 kV |
| Montagemodus | Fest (Kabel); Fest (Rückwand ohne Aussparung); Fest (Profil-Stahlblech); Fest (Rückwand mit Schlitzen) |
| Heizwert | 7,05 MJ |
| Anschlüsse - Klemmen | Schraubverbindung 0,22…2,5 mm² |

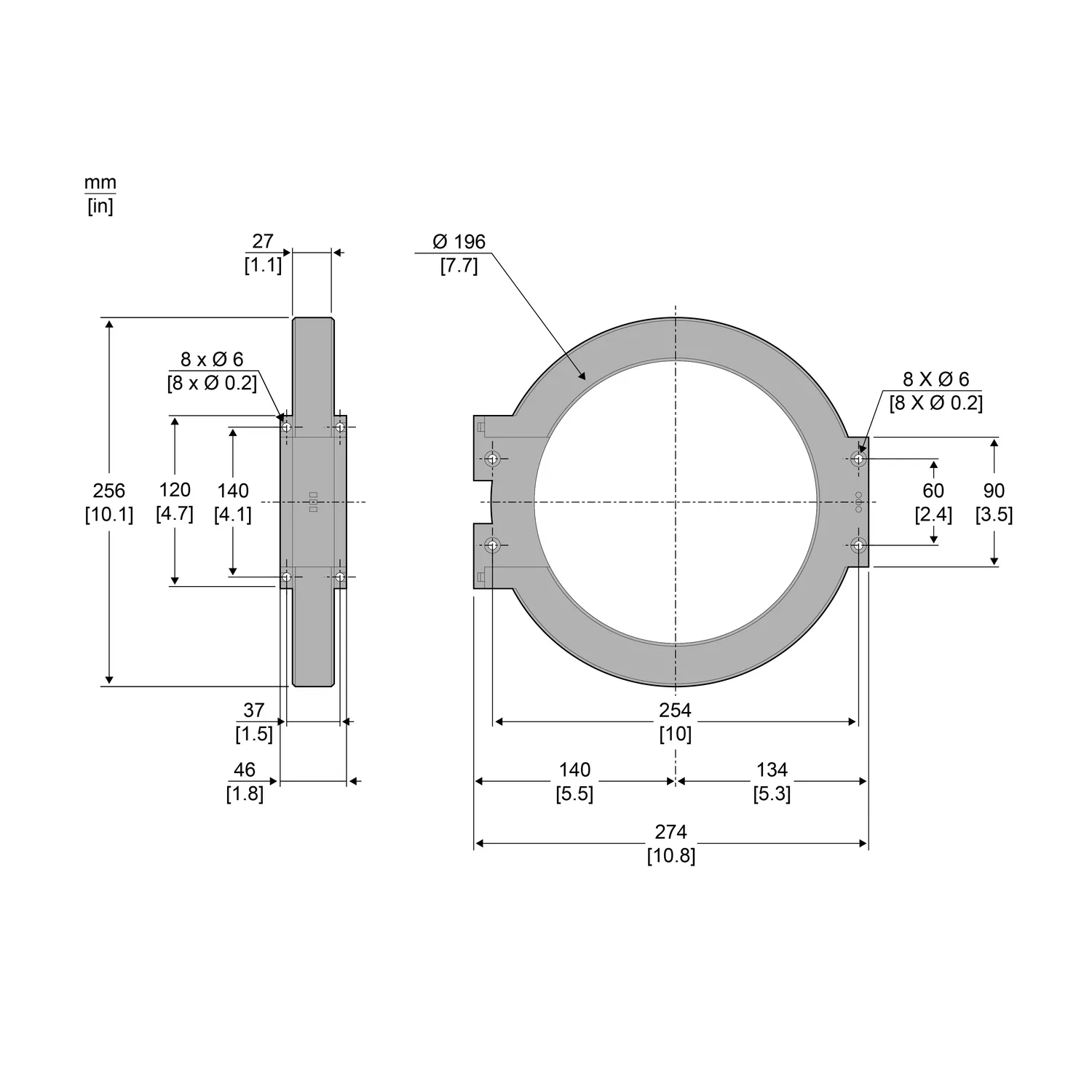

| Durchmesser | Innen: 196 mm |
| Produktgewicht | 1,32 kg |
| Höhe | 256 mm |
| Breite | 274 mm |
| Tiefe | 46 mm |
Montage7
| Schutzart (IP) | Gehäuse: IP30; Stecker: IP20 |
|---|---|
| Umgebungseigenschaften | Feuchte Wärme, bei Betrieb: Kategorie C2: 48 Stunden entspricht IEC 60068-2-56; Feuchte Wärme, außerhalb Betrieb (25 - 55 °C, rel. LF 95 %) : 28 Zyklen entspricht IEC 60068-2-30; Salznebel: Kb/2 entspricht IEC 60068-2-52 |
| Verschmutzungsgrad | Stufe 3 entspricht IEC 60664-1 |
| Umgebungstemperatur Bei Betrieb | -35…70 °C |
| Umgebungstemperatur Bei Lagerung | -55…85 °C |
| Normen | IEC 60947-2 |
| Produktzertifizierungen | CE |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 27,000 cm |
| VPE 1 Länge | 28,400 cm |
| Verpackungsgewicht (Lbs) | 1,087 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 13,800 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 50,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 67,864 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
