Summenstromwandler, 1600A, 280x115mm, für Vigilohm, Vigirex
Schneider 56053, Summenstromwandler, 1600A, 280x115mm, für Vigilohm, Vigirex. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:56053
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,150.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- VigiPacT
- Kurzbezeichnung Des Geräts
- L
- Produkt- Oder Komponententyp
- Fehlerstromsensor
- Geräteanwendung
- Geräteüberwachung und -steuerung
Produktbeschreibung
Dieser Ringkernwandler ist für VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Er ermöglicht die Messung eines Nennstroms von bis zu 1600A für VigiPacT Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Die Innenabmessungen des Toroids betragen 280 mm x 155 mm und das Gewicht 11 kg. Der Leitungsquerschnitt muss zwischen 0,5 und 2,5 mm² liegen. Die Kabellänge sollte 10 m nicht überschreiten.
Technische Daten
Hauptmerkmale7
| Baureihe | VigiPacT |
|---|---|
| Kurzbezeichnung Des Geräts | L |
| Produkt- Oder Komponententyp | Fehlerstromsensor |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| Kompatible Produktfamilie | VigiPacT RH10M Fehlerstrom-Schutzrelais; VigiPacT RH10P Fehlerstrom-Schutzrelais; VigiPacT RH21M Fehlerstrom-Schutzrelais; VigiPacT RH21P Fehlerstrom-Schutzrelais; VigiPacT RH68M Fehlerstrom-Schutzrelais; VigiPacT RH86M Fehlerstrom-Schutzrelais; VigiPacT RH86P Fehlerstrom-Schutzrelais; VigiPacT RH99M Fehlerstrom-Schutzrelais; VigiPacT RH99P Fehlerstrom-Schutzrelais; VigiPacT RH197M Fehlerstrom-Sch |
| Typ Des Stromsensors | Rechteckiger Sensor |
| [Ie] Bemessungs-Betriebsstrom | 1600 A |
Zusatzmerkmale13
| Transformatorübersetzungsverhältnis | 1/1000 |
|---|---|
| Netzwerkfrequenz | 50/60 Hz; 400 Hz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 100 kA für 0,5 s |
| Zul. Restkurzschl.-Sp.-Fest. | 85 kA / 0,5 s |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Überspannungskategorie | IV |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 12 kV |
| Montagemodus | Fest (Kabel); Fest (Sammelschiene) |
| Anschlüsse - Klemmen | Schraubverbindung 0,5…2,5 mm² |
| Produktgewicht | 11 kg |

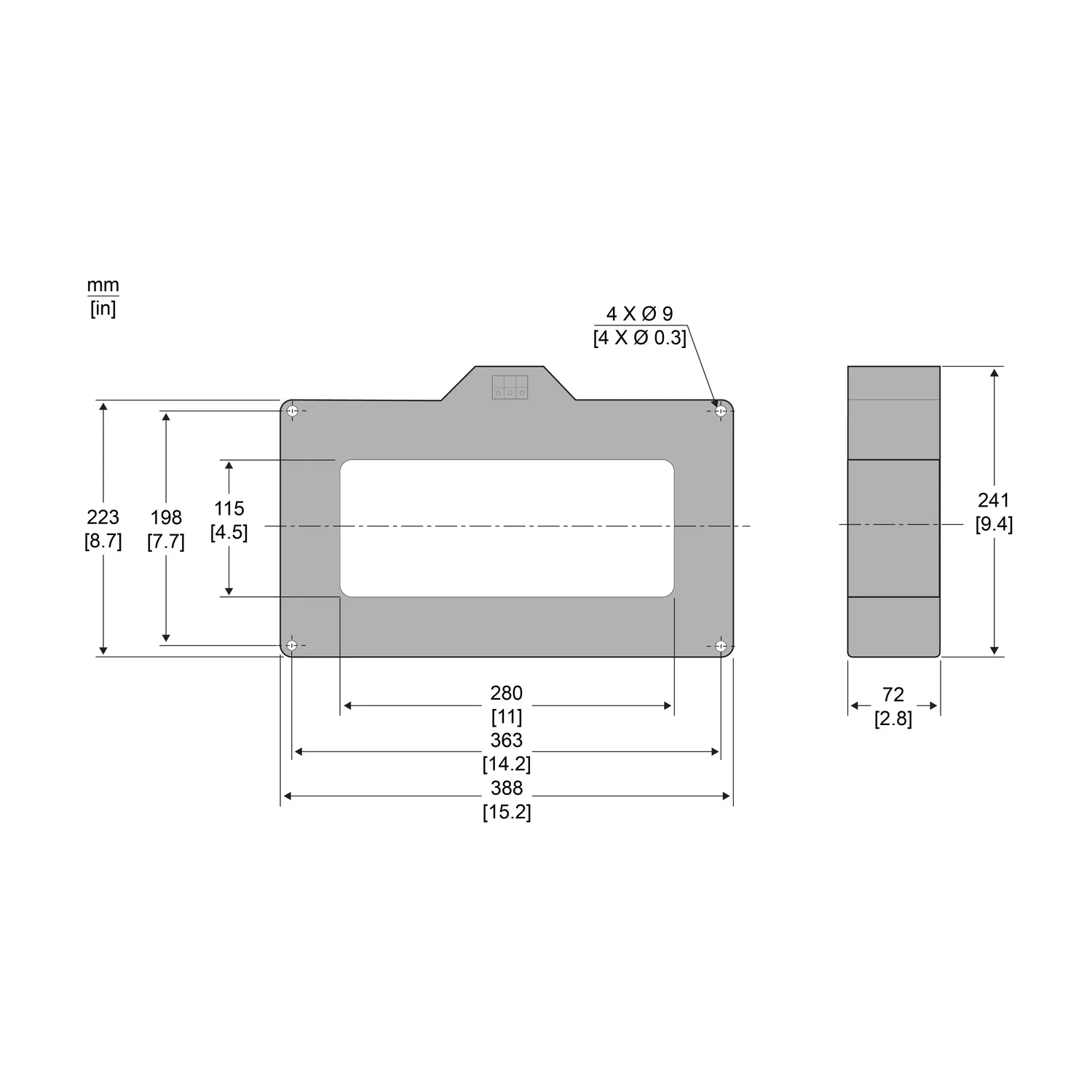

| Höhe | Außerhalb: 233 mm; Innenseite: 115 mm |
| Breite | Außerhalb: 388 mm; Innenseite: 280 mm |
| Tiefe | 72 mm |
Montage7
| Schutzart (IP) | Gehäuse: IP30; Stecker: IP20 |
|---|---|
| Umgebungseigenschaften | Feuchte Wärme, bei Betrieb: Kategorie C2: 48 Stunden entspricht IEC 60068-2-56; Feuchte Wärme, außerhalb Betrieb (25 - 55 °C, rel. LF 95 %) : 28 Zyklen entspricht IEC 60068-2-30; Salznebel: Kb/2 entspricht IEC 60068-2-52 |
| Verschmutzungsgrad | Stufe 3 entspricht IEC 60664-1 |
| Umgebungstemperatur Bei Betrieb | -35…80 °C |
| Umgebungstemperatur Bei Lagerung | -55…100 °C |
| Normen | IEC 60947-2 |
| Produktzertifizierungen | CE |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 17,000 cm |
| VPE 1 Breite | 30,000 cm |
| VPE 1 Länge | 46,000 cm |
| Verpackungsgewicht (Lbs) | 11,724 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 67,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 187,860 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
