Schneider

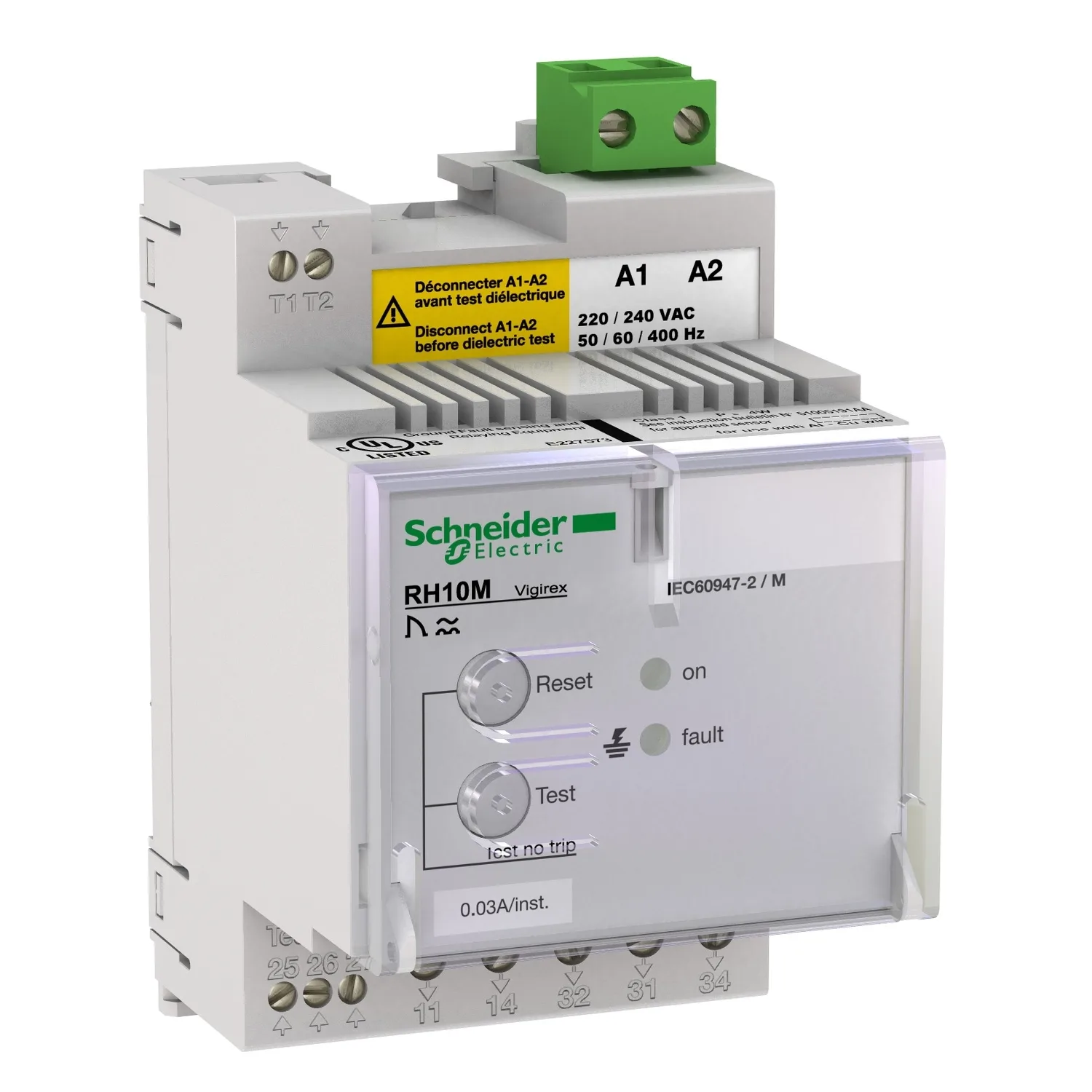

Erdschlussrelais RH10M, 300mA, 240V
Schneider 56135, Erdschlussrelais RH10M, 300mA, 240V. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:56135
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:307.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- VigiPacT
- Kurzbezeichnung Des Geräts
- RH10M
- Produkt- Oder Komponententyp
- Fehlerstrom-Schutzrelais
- Geräteanwendung
- Schutzrelais
Produktbeschreibung
- "VigiPacT RH10M ist ein DIN-Schienen-Fehlerstromschutzrelais."
- "Es schützt Personen vor direktem oder indirektem Berühren, schützt Eigentum vor Brandgefahren und schützt Motoren."
- "Es misst den Erdschlussstrom in einer elektrischen Anlage über seinen zugehörigen Summenstromwandler."
- "Es löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Ansprechfehlerstrom überschritten wird."
- "Die Betriebsspannung beträgt 220/240VAC 50/60Hz."
- "Es entspricht der Fehlerstromschutzklasse Typ A."
- "Die Stromempfindlichkeit (IDn) ist fest auf 300mA eingestellt."
- "Die Zeitverzögerung (Dt) ist unverzögert."
- "Es erfordert eine lokale manuelle Rücksetzung nach einer Fehlerbehebung."
- "Die überwachte Netzspannung beträgt bis zu 1000VAC 50/60/400Hz."
- "Es wird auf einer DIN-Schiene in einer Schalttafel installiert und die Schutzart ist IP40."
- "Es muss mit einem kompatiblen Schneider Electric Summenstromwandler oder Rechtecksensor vom Typ A kombiniert werden."
Hauptmerkmale
- "VigiPacT-Relais gewährleisten die Koordination mit ComPacT-Leistungsschaltern (Abschaltung innerhalb von 40ms)"
- "Kontinuierliche Überwachung der Stromversorgung, der Verbindung zwischen Relais und Summenstromwandler sowie der internen Elektronik"
- "Verstärkte Isolierung der VigiPacT-Relais (Überspannungskategorie IV)"
- "Zugang zu den Einstellungen durch eine plombierbare Abdeckung oder ein Passwort geschützt"
- RoHS- und REACH-konform
Technische Daten
Hauptmerkmale19
| Baureihe | VigiPacT |
|---|---|
| Kurzbezeichnung Des Geräts | RH10M |
| Produkt- Oder Komponententyp | Fehlerstrom-Schutzrelais |
| Geräteanwendung | Schutzrelais |
| Montagehalterung | DIN-Schiene |
| Erdschluss-Schutzklasse | Typ A |
| Art Der Einstellung | Kein(e) |
| Art Der Einstellung Der Rest-Erdschluss-Empfindlichkeit | Fixiert |
| Erdschluss-Empfindlichkeit | 0,3 A |
| Zeitverzögerung Bei Erdschluss | Unverzögert |
| Kompatibilität Der Stromwandler | VigiPacT TOA Fehlerstromsensor; VigiPacT A Fehlerstromsensor; VigiPacT L Fehlerstromsensor |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 8 A |
| Mindestlast | 10 mA bei 12 V |
| [UH,nom] Bemessungs-Betriebsspannung | 220 - 240 V AC 50/60 Hz 55 - 110 % |
| Leistungsaufnahme In VA | 4 VA |
| Überwachtes Verteilersystem | 1000 V - AC bei 50/60 Hz (Maximum); 1000 V - AC bei 400 Hz (Maximum) |
| Erdungssystem | TT; IT; TN-S |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Rückstellung | Manuelle Rückstellung |
Zusatzmerkmale16
| Prüffunktion | Ferntest; Lokal |
|---|---|
| Überwachung | Elektronik (kontinuierlich); Stromversorgung (kontinuierlich); Relais/Sensor-Schnittstelle (kontinuierlich) |
| Messwerttyp | Interne Messung Erdschlussstrom, Bereich: 80 - 100 % |
| Manipulationsschutz D. Einst. | Durch plombierbares Gehäuse geschützt |
| Anschlüsse - Klemmen | Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12; Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12; Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12; Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12; Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12; Fehler: Schraubklemme Kabel(n) 0,25…2 |
| Drahtabisolierungslänge | Hilfs-Netzgerät: 7 mm für oben Verbindung; Fehler: 8 mm für unten Verbindung; Relais-Test und Fehler-Reset: 5 mm für unten Verbindung; Sensor: 5 mm für oben Verbindung; Spannung vorhanden: 8 mm für unten Verbindung |
| [M] Anzugsdrehmoment | Hilfs-Netzgerät: 0,6 Nm oben; Fehler: 0,6 Nm unten; Relais-Test und Fehler-Reset: 0,25 Nm unten; Sensor: 0,25 Nm oben; Spannung vorhanden: 0,6 Nm unten |
| 9-mm-Raster | 6 |
| Normen | EN/IEC 60947-2 Annex M; EN/IEC 60755; UL 1053; CAN/CSA C22.2 No. 144 |
| Breite | 54 mm |
| Höhe | 81 mm |
| Tiefe | 74 mm |
| Produktgewicht | 0,3 kg |
| Schutzart (IP) | IP40 an der Vorderseite: entspricht EN/IEC 60529; IP30 auf Seitenteilen: entspricht EN/IEC 60529; IP20 auf Anschlussklemmen: entspricht EN/IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Mechanische Robustheit | Feuerbeständigkeit entspricht IEC 60695-2-1; IK-Schutz 2 Joule: IK07 entspricht EN 50102; Schwingungen 13,2 - 100 Hz: 0,7 g; Schwingungen 2 - 13,2 Hz: +/-1 mm |
Montage7
| Überspannungskategorie | IV |
|---|---|
| Schutzklasse Für Stromschläge | Klasse II |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen: , B, entspricht CISPR 11; Leitungsgebundene HF-Störfestigkeitsprüfung: , 3, entspricht IEC 61000-4-6; Störfestigkeitsprüfung bei elektrostatischer Entladung: , 4, entspricht IEC 61000-4-2; Leitungsgebundene Suszeptibilität, energiereich: , 4, entspricht IEC 61000-4-5; Leitungsgebundene Suszeptibilität, energiearm: , 4, entspricht IEC 61000-4-4; Strahl |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Umgebungstemperatur Bei Betrieb | -35…70 °C |
| Umgebungstemperatur Bei Lagerung | -55…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 7,6 cm |
| VPE 1 Länge | 9,1 cm |
| Verpackungsgewicht (Lbs) | 276,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 36 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 10,135 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
