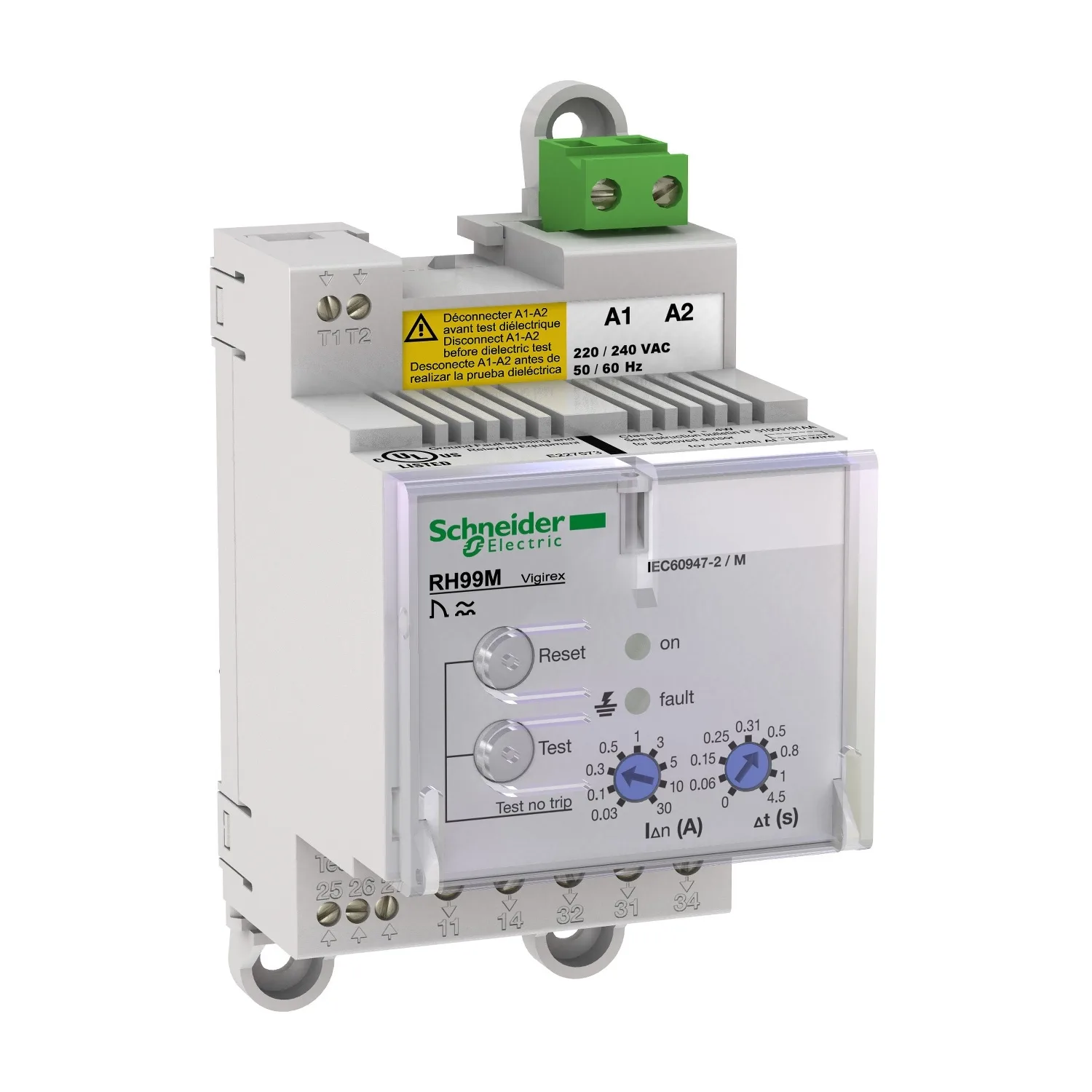

Erdschlussrelais RH99M mit manueller Rücksetzung,0,03-30A, 0-4,5 s, 240V
Schneider 56173, Erdschlussrelais RH99M mit manueller Rücksetzung,0,03-30A, 0-4,5 s, 240V. Kategorie: "VigiPacT". Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:56173
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:439.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- VigiPacT
- Kurzbezeichnung Des Geräts
- RH99M
- Produkt- Oder Komponententyp
- Fehlerstrom-Schutzrelais
- Geräteanwendung
- Schutzrelais
Produktbeschreibung
VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
Hauptmerkmale
- VigiPacT-Relais gewährleisten die Abstimmung mit ComPacT-Leistungsschaltern (Ausschalten innerhalb von 40 ms)
- Kontinuierliche Überwachung der Stromversorgung, der Relais-/Ringkernverbindung und der internen Elektronik
- Verstärkte Isolierung der VigiPacT-Relais (Überspannungskategorie IV)
- Zugriff auf Einstellungen, die durch eine mit Blei versiegelbare Abdeckung oder ein Passwort geschützt sind
- Verbesserte Nachhaltigkeit mit dem Umweltdatenprogramm
Technische Daten
Hauptmerkmale19
| Baureihe | VigiPacT |
|---|---|
| Kurzbezeichnung Des Geräts | RH99M |
| Produkt- Oder Komponententyp | Fehlerstrom-Schutzrelais |
| Geräteanwendung | Schutzrelais |
| Montagehalterung | DIN-Schiene |
| Erdschluss-Schutzklasse | Typ A |
| Art Der Einstellung | Selektor |
| Art Der Einstellung Der Rest-Erdschluss-Empfindlichkeit | 9 regelbare Einstellungen |
| Erdschluss-Empfindlichkeit | 0,03…30 A |
| Zeitverzögerung Bei Erdschluss | Unverzögert für 0,03 A; 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A |
| Kompatibilität Der Stromwandler | VigiPacT TOA Fehlerstromsensor; VigiPacT A Fehlerstromsensor; VigiPacT L Fehlerstromsensor |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 8 A |
| Mindestlast | 10 mA bei 12 V |
| [UH,nom] Bemessungs-Betriebsspannung | 220 - 240 V AC 50/60 Hz 55 - 110 % |
| Leistungsaufnahme In VA | 4 VA |
| Überwachtes Verteilersystem | 1000 V - AC bei 50/60 Hz (Maximum); 1000 V - AC bei 400 Hz (Maximum) |
| Erdungssystem | TN-S; TT; IT |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Rückstellung | Manuelle Rückstellung |
Zusatzmerkmale16
| Prüffunktion | Ferntest; Lokal |
|---|---|
| Überwachung | Elektronik (kontinuierlich); Stromversorgung (kontinuierlich); Relais/Sensor-Schnittstelle (kontinuierlich) |
| Messwerttyp | Interne Messung Erdschlussstrom, Bereich: 80 - 100 % |
| Manipulationsschutz D. Einst. | Durch plombierbares Gehäuse geschützt |
| Anschlüsse - Klemmen | Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12; Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12; Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12; Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12; Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12; Fehler: Schraubklemme Kabel(n) 0,25…2 |
| Drahtabisolierungslänge | Hilfs-Netzgerät: 7 mm für oben Verbindung; Fehler: 8 mm für unten Verbindung; Relais-Test und Fehler-Reset: 5 mm für unten Verbindung; Sensor: 5 mm für oben Verbindung; Spannung vorhanden: 8 mm für unten Verbindung |
| [M] Anzugsdrehmoment | Hilfs-Netzgerät: 0,6 Nm oben; Fehler: 0,6 Nm unten; Relais-Test und Fehler-Reset: 0,25 Nm unten; Sensor: 0,25 Nm oben; Spannung vorhanden: 0,6 Nm unten |
| 9-mm-Raster | 6 |
| Normen | EN/IEC 60947-2 Annex M; EN/IEC 60755; UL 1053; CAN/CSA C22.2 No. 144 |
| Breite | 54 mm |
| Höhe | 81 mm |
| Tiefe | 74 mm |
| Produktgewicht | 0,3 kg |
| Schutzart (IP) | IP40 an der Vorderseite: entspricht EN/IEC 60529; IP30 auf Seitenteilen: entspricht EN/IEC 60529; IP20 auf Anschlussklemmen: entspricht EN/IEC 60529 |
| Schutzart (IK) | IK07 entspricht EN 50102 |
| Mechanische Robustheit | Feuerbeständigkeit entspricht IEC 60695-2-1; IK-Schutz 2 Joule: IK07 entspricht EN 50102; Schwingungen 13,2 - 100 Hz: 0,7 g; Schwingungen 2 - 13,2 Hz: +/-1 mm |
Montage7
| Überspannungskategorie | IV |
|---|---|
| Schutzklasse Für Stromschläge | Klasse II |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen: , B, entspricht CISPR 11; Leitungsgebundene HF-Störfestigkeitsprüfung: , 3, entspricht IEC 61000-4-6; Störfestigkeitsprüfung bei elektrostatischer Entladung: , 4, entspricht IEC 61000-4-2; Leitungsgebundene Suszeptibilität, energiereich: , 4, entspricht IEC 61000-4-5; Leitungsgebundene Suszeptibilität, energiearm: , 4, entspricht IEC 61000-4-4; Strahl |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Umgebungstemperatur Bei Betrieb | -35…70 °C |
| Umgebungstemperatur Bei Lagerung | -55…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 9,0 cm |
| VPE 1 Länge | 7,6 cm |
| Verpackungsgewicht (Lbs) | 276,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 36 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 10,424 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
