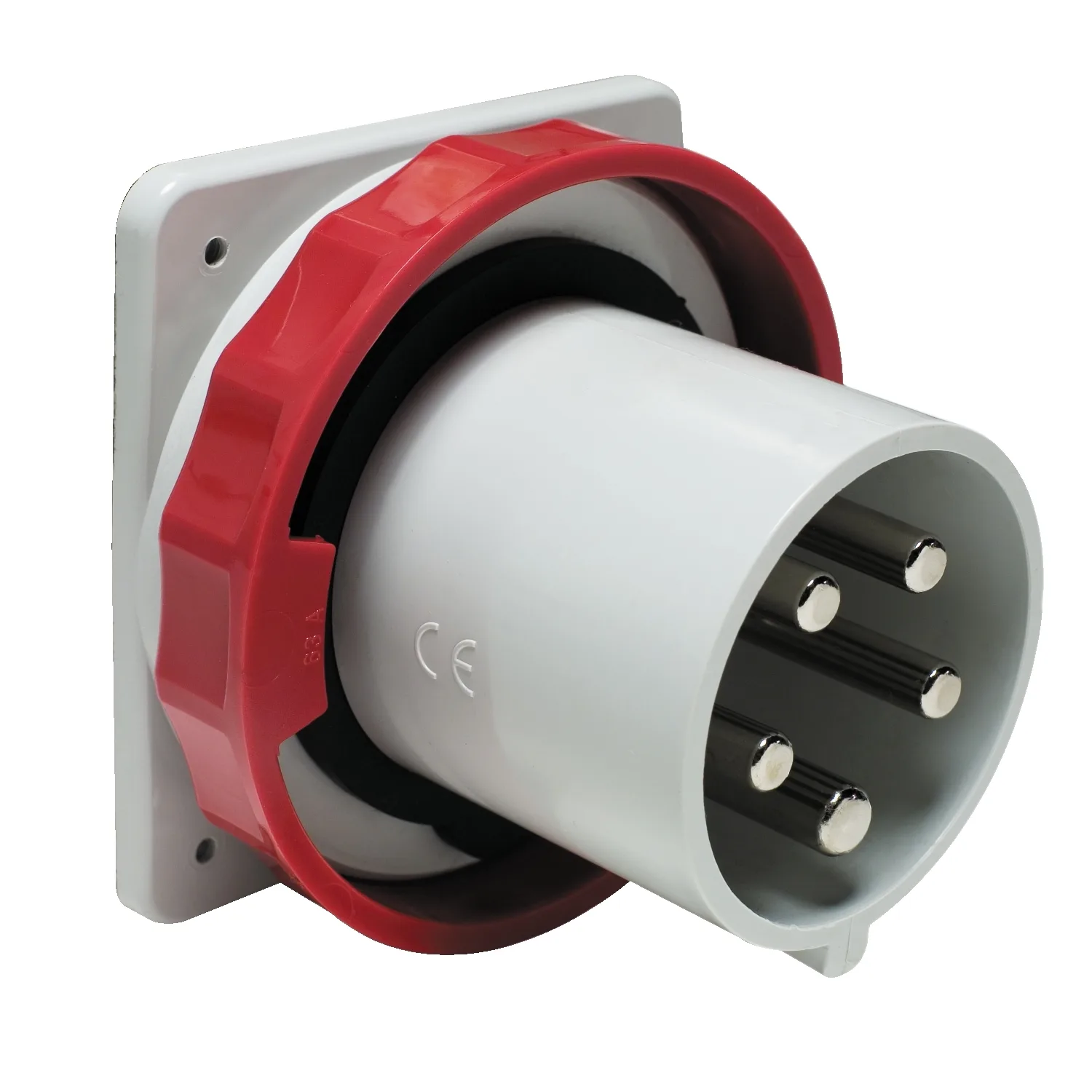

AufbaugeräteCEE Stecker, 125A, 3p+E, 380-415 V AC, IP67
Schneider 81894, AufbaugeräteCEE Stecker, 125A, 3p+E, 380-415 V AC, IP67. Kategorie: Mureva PK. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:81894
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:122.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Mureva
- Produkt- Oder Komponententyp
- Stecker
- Kurzbezeichnung Des Geräts
- auf Platte montierte Stecker
- Stecker/Steckdosen-Kategorie
- Niederspannung
Produktbeschreibung
Dieser Mureva PK Stecker mit unverlierbarer Schraubverbindung ist für die geradlinige Frontplattenmontage geeignet. Er verfügt über 3P+E Pole, einen Nennstrom von 125A und eine Betriebsspannung von 400VAC. Die Abmessungen der Grundplatte betragen (B) 131mm x (H) 325mm. Die Schutzart ist IP67 und IK08. Die Feuerbeständigkeit beträgt 850°C. Die Kabeleinführungen sind für flexible oder starre Kabel ausgelegt. Die Größe der Kabeleinführungen bei 125A beträgt 26mm bis 48mm für 16mm² bis 70mm² Kabel. Die Farbe der Steckdose ist hellgrau (RAL 7035) mit roter Kennzeichnung zur einfachen Identifizierung der Betriebsspannung. Die Frequenz beträgt 50Hz oder 60Hz. Die Uhrzeitposition des Schutzkontakts beträgt 6h.
Hauptmerkmale
- Brandsicherheit dank selbstverlöschendem Polymermaterial und 850 °C Feuerbeständigkeit
- Hoher Schutz mit Schutzarten IP67 und IK08 zur Gewährleistung der Langlebigkeit in rauen Umgebungen nach der Montage
- Montage auf einem Gerät möglich, um die Versorgung über eine mobile Steckdose zu ermöglichen
- Saubere und übersichtliche Installation bei einfacher Wartung
- Einfache Wartung und Reparatur
Technische Daten
Hauptmerkmale7
| Baureihe | Mureva |
|---|---|
| Produkt- Oder Komponententyp | Stecker |
| Kurzbezeichnung Des Geräts | auf Platte montierte Stecker |
| Stecker/Steckdosen-Kategorie | Niederspannung |
| Beschreibung Der Pole | 3P + E |
| Netzwerktyp | AC |
| Ausgangsstandard | Industriell |
Zusatzmerkmale18
| Montagemodus | Schalttafelmontage |
|---|---|
| Stecker/Steckdose/Steuerstatus | Gerade |
| [In] Bemessungsstrom | 125 A |
| [Ue] Bemessungs-Betriebsspannung | 380 - 415 V |
| Netzwerkfrequenz | 50/60 Hz |
| Erd.-Zapf.-Pos. Im Uhrzeigers. | 6 h |
| Stecker, Steckdosenmaterial | Gehäuse: selbstlöschende Polymer |
| Kontaktmaterial | Stifte: vernickeltes Messing |
| Anschlüsse - Klemmen | Unverlierbare Schrauben |
| Kabel-Querschnitt | 16…70 mm² |
| Gewindetyp | Pg 48 |
| Produktgewicht | 1,5 kg |
| Basisabmessungen | 110 x 114 mm |
| Höhe | 325 mm |
| Breite | 131 mm |
| Tiefe | 131 mm |
| Farbe | Grau (RAL 7035) |
| Spannungfarbe | Rot |
Montage7
| Normen | IEC 60309-1; IEC 60309-2 |
|---|---|
| Schutzart (IP) | IP67 entspricht IEC 60529 |
| Schutzart (IK) | IK08 entspricht EN 62262 |
| Feuerbeständigkeit | 850 °C entspricht IEC 60695-2-11 |
| Relative Luftfeuchtigkeit | 50 % bei 40 °C; 70 % bei 30 °C; 90 % bei 20 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur Bei Betrieb | 35 °C ( 86400 s ); -25…40 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 11,000 cm |
| VPE 1 Breite | 11,500 cm |
| VPE 1 Länge | 14,000 cm |
| Verpackungsgewicht (Lbs) | 997,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 10,374 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 80 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 94,992 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
