Schneider

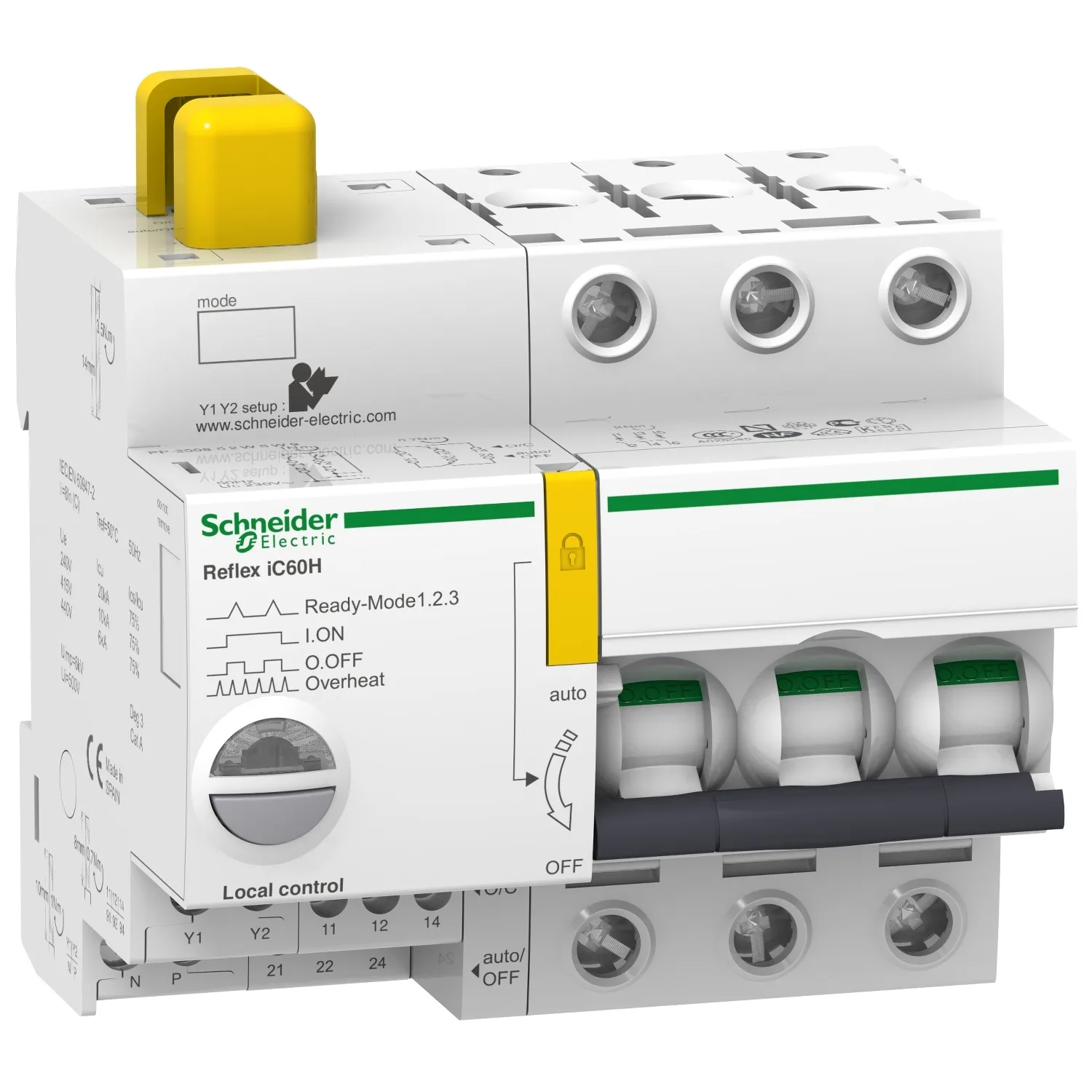

Reflex iC60H Ti24 40A 3P C, Fernschaltbarer Leitungsschutzschalter
Nicht im Verkauf
Schneider A9C65340, Reflex iC60H Ti24 40A 3P C, Fernschaltbarer Leitungsschutzschalter. Kategorie: Reflex iC60. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:A9C65340
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Geräteanwendung
- Steuerung, Verteilung
- Baureihe
- Acti 9
- Produktname
- Reflex iC60
- Kurzbezeichnung Des Geräts
- Reflex iC60H
Produktbeschreibung
Reflex iC60H Ti24 40 A 3P Charakteristik C Integrierter Steuerungs-Leitungsschutzschalter
Technische Daten
| Geräteanwendung | Steuerung, Verteilung |
|---|---|
| Baureihe | Acti 9 |
| Produktname | Reflex iC60 |
| Kurzbezeichnung Des Geräts | Reflex iC60H |
| Produkt- Oder Komponententyp | Integriertes Steuerungs-Schaltgerät |
| Polbeschreibung | 3P |
| Anzahl Der Geschützten Pole | 3 |
| Netzwerktyp | AC |
| Auslösertechnik | Thermisch-magnetisch |
| Auslösecharakteristik | C |
| [In] Bemessungsstrom | 40 A |
| Netzwerffrequenz | 50/60 Hz |
| Schaltvermögensklasse | H |
| Ausschaltvermögen | Icu 30 kA bei 220...240 V AC 50/60 Hz Übereinstimmungsstandard EN/IEC 60947-2, Icu 15 kA bei 380...415 V AC 50/60 Hz Übereinstimmungsstandard EN/IEC 60947-2 |
| [Ui] Bemessungsisolationsspannung | 500 V AC |
| Kontaktstellungsanzeige | Ja |
| Steuerungsart | Fernbedienung über Dauerbefehl, Fernbedienung über Impuls, Umschaltung, EIN/AUS-Taste |
| Steuersignalart | Impuls, Kontinuierlich, Kontinuierliche Kleinspannung |
| Lokale Signalisierung | Rote LED: Fehler, Blinkende LED: Gerät überhitzt, Blinkende LED: Gerät bereit, Blinkende LED: Gerät geöffnet, Grüne LED: Gerät EIN |
| Steuerkreisspannung | 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 24 V DC, 48 V AC 50/60 Hz, 48 V DC |
| [Us] Bemessungspeisespannung | 230 V AC 50/60 Hz |
| Montagemodus | Fester |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Teilung | 11 |
| Höhe | 84 mm |
| Breite | 99 mm |
| Tiefe | 77 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 50000 cycles |
| Elektrische Lebensdauer | AC-1 : 50000 cycles AC 50 Hz |
| Verriegelungsmöglichkeit | Abschließbar |
| Beschreibung Der Verriegelungsoptionen | Verriegelung in AUS-Position |
| Fehlerstromschutz | Separater Block |
| Produktkompatibilität | Mit SPS |
| Schutzart (IP) | IP20 Übereinstimmungsstandard IEC 60529 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 93 % ( 40 °C ) |
| Nachhaltigkeitsstatus | Kein Green Premium-Produkt |
| ROHS | Compliant - since 1329 - Schneider Electric declaration of conformity |
| REACH | Referenz enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
