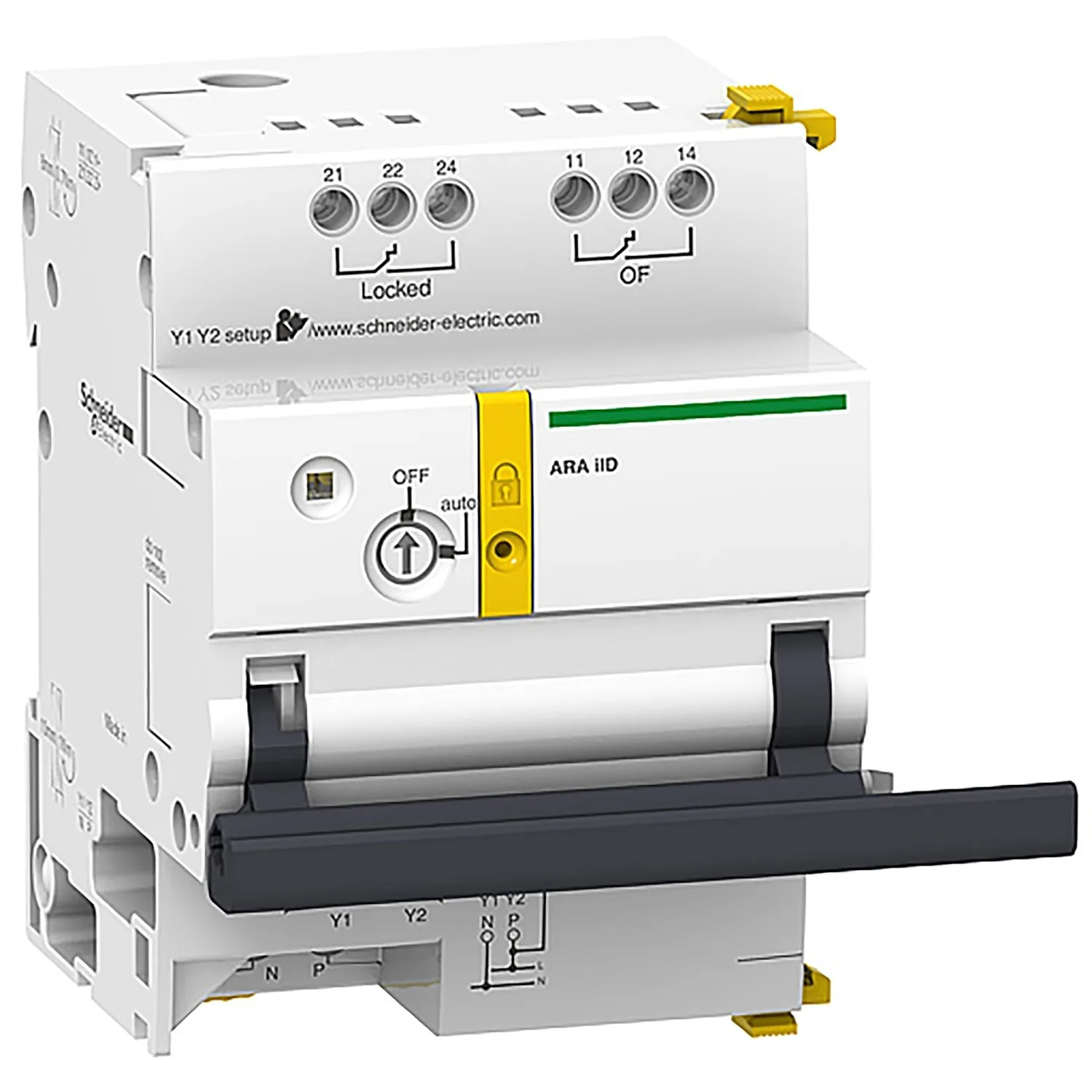

Automatisches Wiedereinschaltgerät ARA für iID 4P - 1 Programm
Schneider A9C70344, Automatisches Wiedereinschaltgerät ARA für iID 4P - 1 Programm. Kategorie: iID RCCB. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9C70344
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:560.00 EUR (Request a quote)
Wichtige Eigenschaften
- Produktbereich
- Acti9
- Produkt- Oder Komponententyp
- Automatische Wiedereinschalthilfe
- Kurzbezeichnung Des Geräts
- ARA iID
- Zusammensetzung Der Signalkontakte
- 2 OF potentialfreier Kontakt
Produktbeschreibung
Automatisches Wiedereinschaltgerät Acti 9 ARA für Fehlerstromschutzschalter iID. 4-polig, Versorgungsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V, 1 Programm. Automatische Wiedereinschaltung der zugehörigen Schutzeinrichtung nach Auslösung. Erhöhung der Verfügbarkeit von nicht-überwachten Anlagen die einen erschwerten Zugriff sowie die Erforderlichkeit einer permanenten Anlagenverfügbarkeit aufweisen. Bei Wiedereinschaltung auf einen bestehenden Fehler, wird die Automatik je nach Programm gesperrt und ein manuelles Einschalten ist zwingend erforderlich. Programmwahl mit unterschiedlicher Anzahl von automatischen Wiedereinschaltversuchen und Wartezeiten zwischen den Versuchen. Das manuelle Schalten ist immer vorrangig gegenüber der Automatik. Plombierbare Abdeckung. Betriebsstatusanzeigeleuchte. Bistabiler Schaltmechanismus benötigt keine Halteleistung. Kompatibel mit der elektrischen Zusatzausrichtung für iC60. Farbton RAL 9003.
Technische Daten
Hauptmerkmale5
| Produktbereich | Acti9 |
|---|---|
| Produkt- Oder Komponententyp | Automatische Wiedereinschalthilfe |
| Kurzbezeichnung Des Geräts | ARA iID |
| Zusammensetzung Der Signalkontakte | 2 OF potentialfreier Kontakt |
| Signalkreisspannung | 24 V 10 mA AC/DC; 230 V 1 A AC |
Zusatzmerkmale25
| Kontrolltyp | Automatikhemmung gewartet 230 V AC 50/60 Hz; Ultimative Wiederverschließung Impuls 230 V AC 50/60 Hz |
|---|---|
| Eingangsstrom | 5 mA |
| Impulsdauer | >= 200 ms Steuerkreis |
| [tA] Antwortzeit | < 500 ms |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC 50/60 Hz |
| Leistungsaufnahme In W | 2 W |
| [Ui] Bemessungs-Isolationsspannung | 400 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Einstellwert | Programm 1: 15 Wiedereinschaltversuche, langer Festzyklus |
| Lokale Signalisierung | Blitzlicht orange LED: nicht betriebsbereit; Blitzlicht grün LED: Normalbetrieb; Blitzlicht rot LED: Wiedereinschaltzyklus im Gange; Fest rot LED: automatischer Wiedereinschalter gesperrt |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Von Kammschienen Und Verteilerblöcken | NEIN |
| 9-mm-Raster | 7 |
| Höhe | 93 mm |
| Breite | 63 mm |
| Tiefe | 75,5 mm |
| Produktgewicht | 470 g |
| Farbe | Weiß |
| Elektrische Lebensdauer | 5000 Zyklen |
| Vorrichtungen Für Vorhängeschlösser | Verriegelbar |
| Drahtabisolierungslänge | Netzteil: 10 mm für unten Verbindung; Eingang: 10 mm für unten Verbindung; Ausgang: 8 mm für oben Verbindung |
| [M] Anzugsdrehmoment | Netzteil: 1 Nm; Eingang: 1 Nm; Ausgang: 0,7 Nm |
| Kompatible Produktfamilie | Acti9 iID Fehlerstrom-Schutzschalter (FI) |
| Produktkompatibilität | 4P iID |
Montage7
| Schutzart (IP) | IP20 entspricht IEC 60529; IP40 (modulares Gehäuse) entspricht IEC 60529 |
|---|---|
| Verschmutzungsgrad | 3 entspricht IEC 60947 |
| Überspannungskategorie | II |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 93 % bei 40 °C |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9,000 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 16,000 cm |
| Verpackungsgewicht (Lbs) | 505,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 14 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 7,550 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
