Schneider

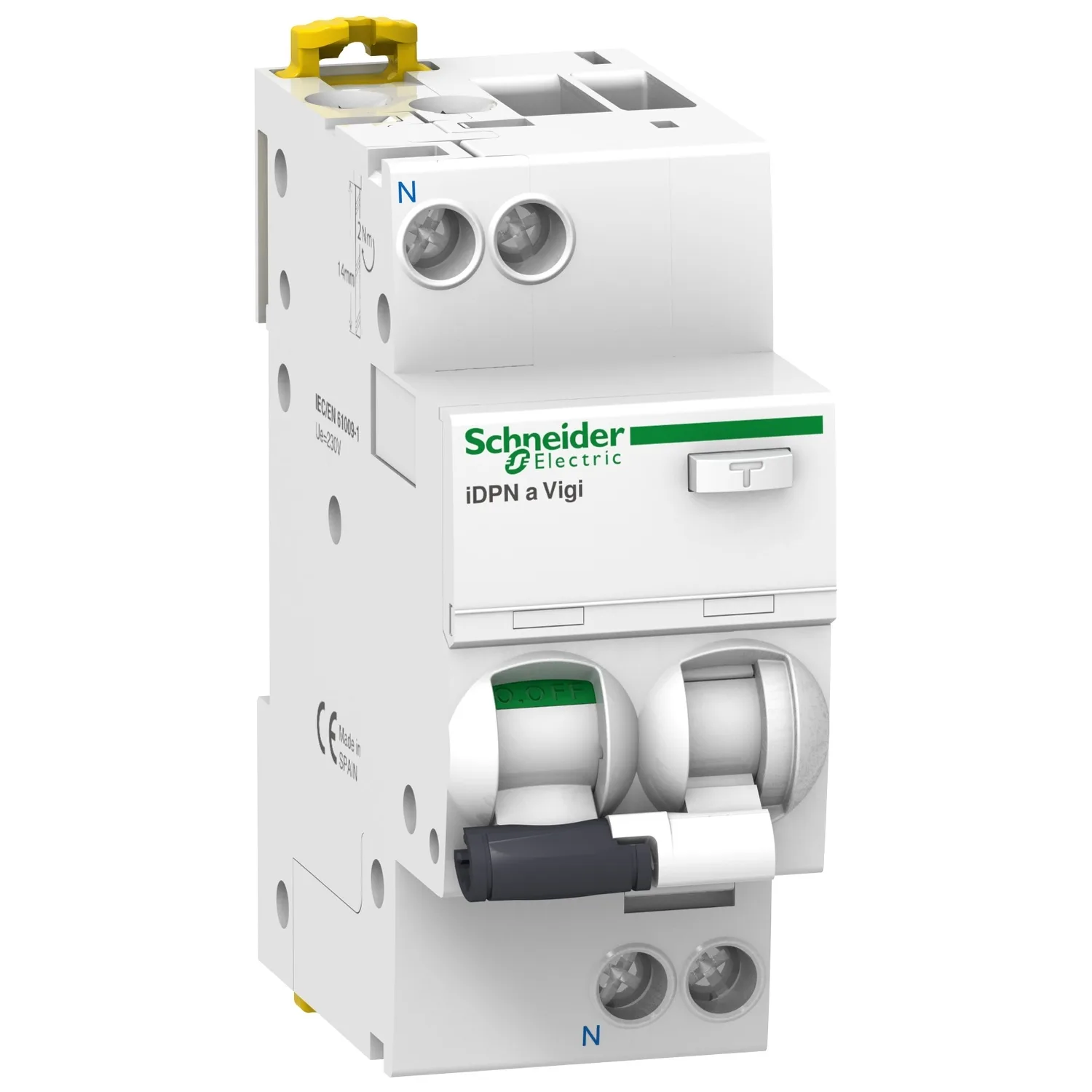

A9D34632 - iDPN Vigi 1P + N 32A 4.5 kA C-KURVE 30mA
Schneider A9D34632, iDPN Vigi 1P + N 32A 4.5 kA C-KURVE 30mA. Kategorie: iDPN Vigi RCBO. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9D34632
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:76.40 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- Acti 9
- Produktname
- Acti9 iDPN Vigi
- Produktgruppe
- iDPNa Vigi
- Geräteanwendung
- Verteilung
Produktbeschreibung
- Erdschluss-Schutzklasse Typ AC mit 30mA Empfindlichkeit
- Erdschluss-Schutzzeitverzögerung ist unverzögert
- Icn-Klasse Kurzschluss-Ausschaltvermögen beträgt bis zu 4500A gemäß Norm EN/IEC 61009-2-1
- Dieses Produkt bietet Schutz gegen Kurzschluss, Kabelüberlastung, Stromschlag durch indirektes Berühren und Brandgefahren
- Die Erdschlussanzeige an der Vorderseite ermöglicht eine schnelle Identifizierung des Standard-Fehlertyps
- Eine Test-Drucktaste T ist an der Vorderseite des Geräts angebracht, um den Betriebszustand des Produkts zu testen
- Dieses Produkt entspricht der Norm EN/IEC 61009-2-1
- Es verfügt über eine elektrische Lebensdauer von bis zu 10000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen
- Ue Betriebsspannung 220VAC bis 240VAC
- Bemessungsisolationsspannung 400VAC
- Uimp Bemessungsstoßspannungsfestigkeit 4kV
- Montage auf DIN-Schiene möglich
- Breite auf 9mm-Teilung ist 4
- Produktfarbe ist weiß (RAL9003)
- Abmessungen (B) 36mm x (H) 85mm x (T) 73mm
- Gewicht 125g
- Hat die Schutzart IP20 (gemäß Norm IEC/EN 60529) und wird einmal im modularen Gehäuse zu IP40
- Betriebstemperatur zwischen -5°C und 60°C
- Lagertemperatur zwischen -40°C und 85°C.
Hauptmerkmale
- Isolationseignung gemäß den Normen IEC/EN 61009-1 und IEC/EN 61009-2-1
- Schützt Endstromkreise vor Überstrom und Kurzschluss.
- 30mA Erdschlussempfindlichkeit gewährleistet den Schutz von Personen gegen Stromschlag durch direkten Kontakt.
- Einfache Installation durch kombiniertes Klemmendesign und Verkabelungsanzeige
- Erdschlussanzeige durch rote mechanische Anzeige an der Vorderseite
Technische Daten
| Serie | Acti 9 |
|---|---|
| Produktname | Acti9 iDPN Vigi |
| Produkttyp Oder Komponententyp | Fehlerstromschutzschalter mit Überstromschutz (RCBO) |
| Produktgruppe | iDPNa Vigi |
| Geräteanwendung | Verteilung |
| Polbeschreibung | 1P + N |
| Anzahl Der Geschützten Pole | 1 |
| Neutralposition | Links |
| [In] Bemessungsstrom | 32 A |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50 Hz |
| Auslöseeinheit-Technologie | Thermisch-magnetisch |
| Kurvencode | C |
| Erdschlussempfindlichkeit | 30 mA |
| Eignung Zur Isolation | Ja entsprechend EN/IEC 60947-2 |
| Geräteposition Im System | Abgang |
| [Ue] Bemessungsbetriebsspannung | 230...240 V AC 50 Hz |
| Magnetische Auslösegrenze | 5...10 x In |
| Fehlerstrom-Auslösetechnologie | Spannungsunabhängig |
| Zeitverzögerung Erdschlussschutz | Unverzögert |
| Erdschlussschutzklasse | Typ AC |
| Ausschaltvermögen | 4500 A Icn bei 230...240 V AC 50 Hz entsprechend EN/IEC 61009-2-1 |
| [Ics] Bemessungsbetriebskurzschlussausschaltvermögen | 4500 A 100 % x Icn at 230...240 V AC 50 Hz conforming to EN/IEC 61009-2-1 |
| Bemessungseinschaltd- Und -ausschaltvermögen | Idm 4500 A bei 230...240 V AC 50 Hz entsprechend EN/IEC 61009-2-1 |
| Begrenzungsklasse | 3 entsprechend EN/IEC 61009-2-1 |
| [Ui] Bemessungsisolationsspannung | 400 V AC 50 Hz |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 4 kV |
| Kontaktreferenz | Ja |
| Steuertyp | Kipphebel |
| Lokale Signalisierung | EIN, AUS, Fehlauslösung |
| Montageart | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kamm-Sammelschienen-Verteilerblock-Kompatibilität | Oben oder unten: JA |
| Verbindungsabstand | 9 mm zwischen Phase und Neutralleiter |
| 9 Mm Teilung | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 73 mm |
| Produktgewicht | 125 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Beschreibung Der Verriegelungsoptionen | Verriegelungsvorrichtung |
| Anschlüsse - Klemmen | Einzelklemme oben oder unten 1…16 mm² massiv; Einzelklemme oben oder unten 1…10 mm² flexibel; Einzelklemme oben oder unten 1…10 mm² mit Aderendhülse und flexibel |
| Abisolierlänge | 15 mm for üst veya alt connection |
| Anzugsdrehmoment | 2 N.m oben oder unten |
| Erdschlussschutz | Integrierter |
| Normen | EN/IEC 61009-2-1; EN/IEC 61009-1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 conforming to IEC 60529; IP40 (modulares Gehäuse) conforming to IEC 60529 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III conforming to IEC 60364 |
| Elektromagnetische Verträglichkeit | 8/20 µs Stoßstromfestigkeit, 250 A entsprechend EN/IEC 61009-2-1 |
| Tropentauglichkeit | 2 entsprechend IEC 60068-1 |
| Relative Feuchte | 95 % bei 55 °C |
| Umgebungstemperatur Bei Betrieb | -5…60 °C |
| Lagertemperatur | -40…85 °C |
| Verpackungseinheit Typ 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Höhe Paket 1 | 4,000 cm |
| Breite Paket 1 | 8,500 cm |
| Länge Paket 1 | 10,000 cm |
| Paketgewicht (Lbs) | 226,000 g |
| Verpackungseinheit Typ 2 | S03 |
| Anzahl Der Einheiten In Paket 2 | 54 |
| Höhe Paket 2 | 30,000 cm |
| Breite Paket 2 | 30,000 cm |
| Länge Paket 2 | 40,000 cm |
| Paketgewicht 2 | 12,633 kg |
| Garantie | 18 |
