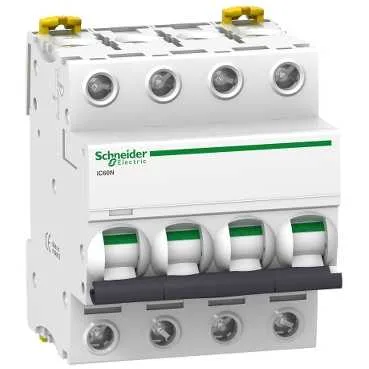

Schneider A9F73420 - Acti 9 iC60N Leistungsschalter 4P 20A Kurve B
Schneider

A9F73420 - Acti 9 iC60N Leistungsschalter 4P 20A Kurve B

Schneider A9F73420, Acti 9 iC60N Leistungsschalter 4P 20A Kurve B. Kategorie: Niederspannungsprodukte. Fragen Sie ein Angebot für Preis und Lieferzeit an.

  • Referenz:A9F73420
  • Hersteller / Marke:Schneider
  • Verfügbarkeit:Auf Anfrage / Bestand prüfen
  • Preis:51.60 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Geräteanwendung
Verteilung
Baureihe
Acti 9
Produkt- Oder Komponententyp
Leitungsschutzschalter
Produktname
IC60
← Zurück zum Katalog

Produktbeschreibung

Schneider Acti 9 iC60N ist ein Leitungsschutzschalter mit 4P-Polen und 20 A Bemessungsstrom. Mit seiner thermomagnetischen B-Kurven-Auslöseeinheit bietet er AC- und DC-Schutz in Verteilungsnetzen. Dieses Gerät, das bei ÜÇ-EL Elektrik erhältlich ist, verfügt über die Schutzart IP20.

Technische Daten

GeräteanwendungVerteilung
BaureiheActi 9
Produkt- Oder KomponententypLeitungsschutzschalter
ProduktnameIC60
Kurzbezeichnung Des GerätsIC60N
Polbeschreibung4P
Anzahl Der Geschützten Pole4
[In] Bemessungsstrom20 A
NetzwerktypAC, DC
Auslöseeinheit-TechnologieThermisch-magnetisch
AuslösecharakteristikB
Ausschaltvermögen6 kA Icu gemäß Norm IEC 60947-2 - 440 V AC 50/60 Hz, 6000 A Icn gemäß Norm EN 60898-1 - 400 V AC 50/60 Hz, 10 kA Icu gemäß Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 10 kA Icu gemäß Norm IEC 60947-2 - 380...415 V AC 50/60 Hz, 20 kA Icu gemäß Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 20 kA Icu gemäß Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 6 kA Ic
GebrauchskategorieKategorie A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategorie A gemäß Norm IEC 60947-2
Eignung Für TrennfunktionJa gemäß Norm EN 60947-2, Ja gemäß Norm IEC 60947-2, Ja gemäß Norm EN 60898-1, Ja gemäß Norm IEC 60898-1
NormenEN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz50/60 Hz
Magnetischer Auslösegrenzwert4 x In +/- 20 %
[Ics] Bemessungsbetriebsausschaltvermögen6000 A 100 % x Icu gemäß Norm EN 60898-1 - 400 V AC 50/60 Hz, 4,5 kA 75 % x Icu gemäß Norm IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 75 % x Icu gemäß Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 75 % x Icu gemäß Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 4,5 kA 75 % x Icu gemäß Norm EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 75 % x Icu gemäß Norm
Begrenzungsklasse3 gemäß Norm EN 60898-1, 3 gemäß Norm IEC 60898-1
[Ui] Bemessungsisolationsspannung500 V AC 50/60 Hz gemäß Norm IEC 60947-2, 500 V AC 50/60 Hz gemäß Norm EN 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit6 kV gemäß Norm EN 60947-2, 6 kV gemäß Norm IEC 60947-2
KontaktstellungsanzeigeJa
SteuerungsartKnebel
Lokale SignalisierungAuslöseanzeige
MontagemodusFester
MontagehalterungDIN-Schiene
Kompatibilität Des Phasenschienen-VerteilerblocksJA oben oder unten
9 Mm Teilungseinheiten8
Höhe85 mm
Breite72 mm
Tiefe78.5 mm
Produktgewicht0.5 kg
FarbeWeiß
Mechanische Lebensdauer20000 cycles
Elektrische Lebensdauer10000 cycles
Anschlüsse - KlemmenEinzelne Klemme, oben oder unten starrer Leiter 1...25 mm² max, Einzelne Klemme, oben oder unten flexibler Leiter 1...16 mm² max
Abisolierlänge Der Drähte14 mm oben oder unten
Anzugsmoment2 N.m oben oder unten
ErdschlussschutzSeparater Block
Schutzart IPIP20 gemäß Norm EN 60529, IP20 gemäß Norm IEC 60529
Verschmutzungsgrad3 gemäß Norm EN 60947-2, 3 gemäß Norm IEC 60947-2
ÜberspannungskategorieIV
Tropenbeständigkeit2 gemäß Norm IEC 60068-1
Relative Luftfeuchtigkeit95 % ( 55 °C )
Aufstellungshöhe0...2000 m
Umgebungstemperatur Bei Betrieb-35...70 °C
Umgebungstemperatur Bei Lagerung-40...85 °C
Status Nachhaltiges AngebotGreen Premium Produkt
ROHSKonform - ab 1001 - Konformitätserklärung von Schneider Electric
REACHReferenz enthält keine SVHC über dem Schwellenwert
Umweltprofil Des ProduktsVerfügbar
Produkt-End-of-Life-AnweisungenKeine speziellen Recyclingvorgänge erforderlich
